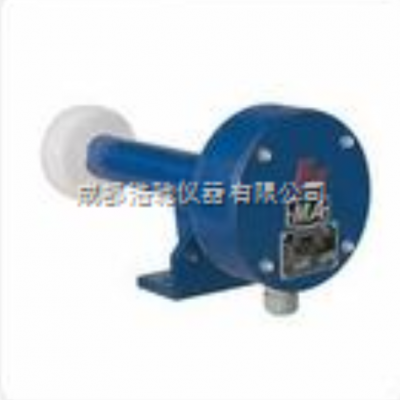

速度检测传感器

型号：KG5007A

仪器资料：

概述

KG5007A型速度检测传感器为矿用本质安全型电气设备，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，也适用于煤炭、冶金、化工、建材、粮食、运输等行业以及选煤厂、钢铁厂、热电厂、粮库、港口等地面恶劣环境。它既可与胶带输送机电气控制装置配套，也可单独使用，作为输送机胶带速度（加速度）检测、低速打滑、断带和超速保护装置。

主要技术指标

1电源

DC15～18V，工作电流不大于100mA。煤矿井下使用时，需由本安电源（如KF1006A、

ZBK-D、KJ2019.2等关联设备）供电。

2频率输出：方波，幅度0~+5V

频率f=200V

其中：f-输出频率值，单位：Hz

V-胶带速度值，单位：m/s

3电流输出

胶带速度0～Vs，对应电流4～20mA输出（负载电阻≤500Ω）

其中Vs—传感器内拨动开关设定的胶带速度额定值

4继电器接点输出：接点容量DC27V/1A

a.运行信号输出：当实际带速V≥0.8Vs时，该接点闭合。

b.断带保护输出：当连续4秒实际速度V＜0.3Vs时，该接点闭合。

c.打滑保护输出：当连续15秒实际带速0.8Vs＞V＞0.3Vs时，该接点闭合。

5设定的额定带速Vs范围：0.8～6m/s，分20档

6引入电缆外径：7～12mm

7防爆型式：矿用本质安全型，EXibI

8外壳防护等级：IP65

9重量：10kg
