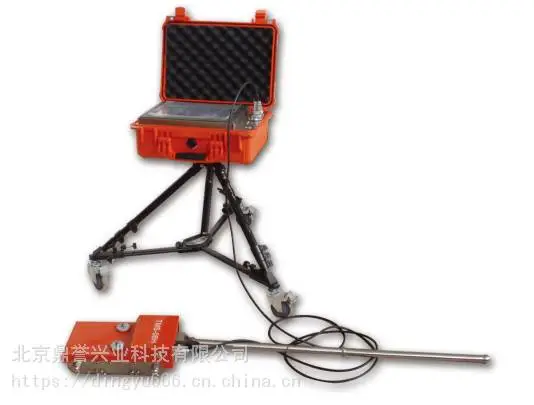

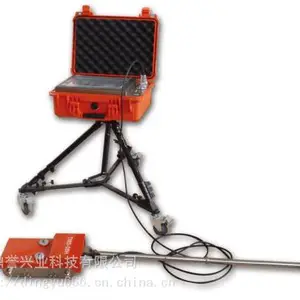

TMS-08H手持式储罐底板漏磁扫描检测仪

技术咨询：刘玉鑫 13426250456

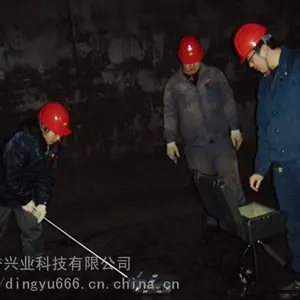

TMS-08H手持式储罐底板漏磁扫描检测仪是配合大型自动行走款，用以检测储罐底盘管、边角等空间狭小不易到达的区域，操作灵活，适合各种形状空间。TMS-08H手持式检测仪行走直线度较好，可实现缺陷数据的存储与返放。主要检测因加热盘管、支柱、边缘等影响，储罐底板漏磁扫描检测仪检测不到的区域，防止底板缺陷漏检，提高检测可靠性，已取得国家***。

主机性能要求：

1)   主机采用工业级无风扇嵌入式触控平板电脑，cpu N2807 双核 1.58G，内存 1333M 2GB DDR3，128G 固态硬盘 ，12.1"SVGA TFT LCD，镁铝外壳超薄设计，无风扇冷却系统，采用无运动部件存储方案，数据采集采用PC104接口。

2)   磁检测系统主机可以与手持式储罐底板漏磁检测仪磁化头、卧罐漏磁检测仪磁化头和可变径管道漏磁检测仪磁化头相匹配使用。

3)   主机通道数：30通道。

技术参数要求：

1)   屏幕：12.1"SVGA TFT LCD

2)   操作方式：触摸屏操作

3)   冷却方式：无风扇冷却系统

4)   存储方式： 无运动部件存储

5)   数据采集 ：PC104数据采集卡

6)   支撑方式：带脚轮的三脚架支撑

7)   电压保护 ：具有低电压报警功能

8)   电池工作时间：20 Ah（安培小时）12V锂电池，可以***连续工作10个小时

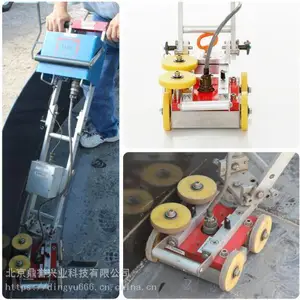

手持式漏磁扫描检测磁化头指标：

1、手持式漏磁扫描检测磁化头性能：

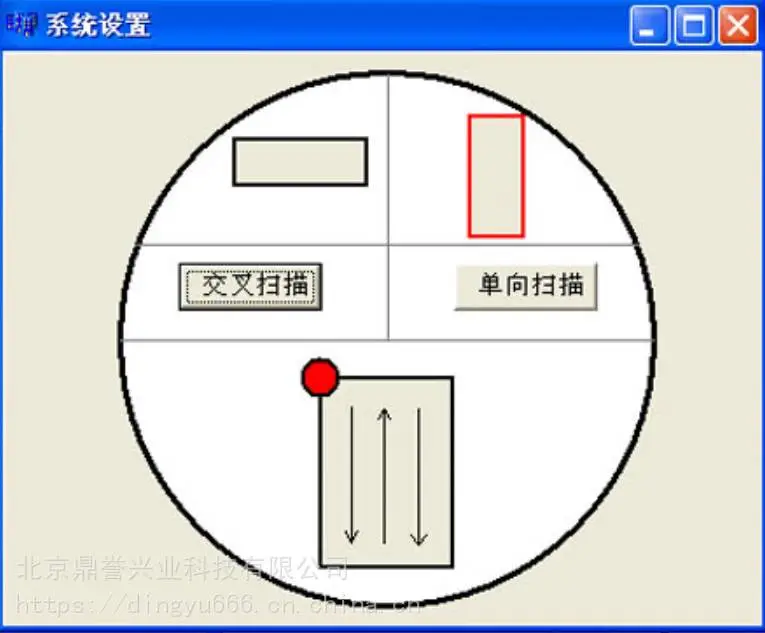

1)   数据可以采集、存储、返防。具有实时显示，单次扫描检测结束后形成缺陷彩色带图，检测结束后，可以自动生成底板缺陷彩色带图。

2)   软件采用全中文操作界面，可自动生成检测报告，并且可以按照用户要求进行定制；

3)   传感器阵列间距9.6mm，位移编码器每2mm启动一次数据采集；

2、手持式漏磁扫描检测磁化头技术指标要求：

操作原理         漏磁检测，数据采集和智能化数据分析一体化

磁化方法         ***磁铁磁化

通    道         16个高精度霍尔效应传感器

扫描宽度         155mm

驱动方式         人工推动

检测速度         可以达到0.5m/s（保持匀速检测）

厚度范围         4~12.5mm

穿透涂层         可以穿透非铁磁性材料的涂层

涂层厚度     6mm

灵敏度           板厚20%

数据存储         可以存储和返放

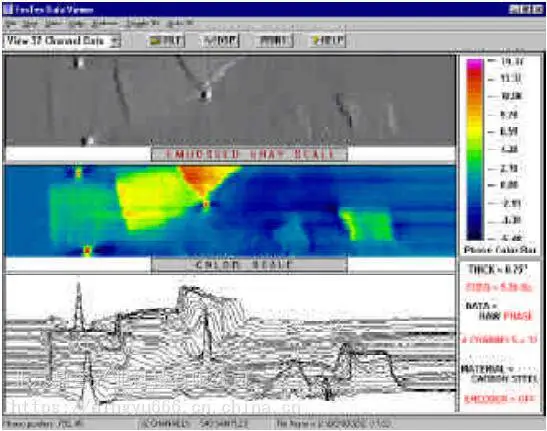

实时分析         可用缺陷槛值报警和彩色带图分析检测两种模式实时显示与分析，并能准确确定缺陷位置

离线图像报告     以彩色带图形式，确定储罐底板上缺陷的位置和严重程度

电池工作时间     20 Ah（安培小时）12V电池，可以***连续工作10小时
