慕弘工业设备（上海）有限公司***供应P+F安全栅：

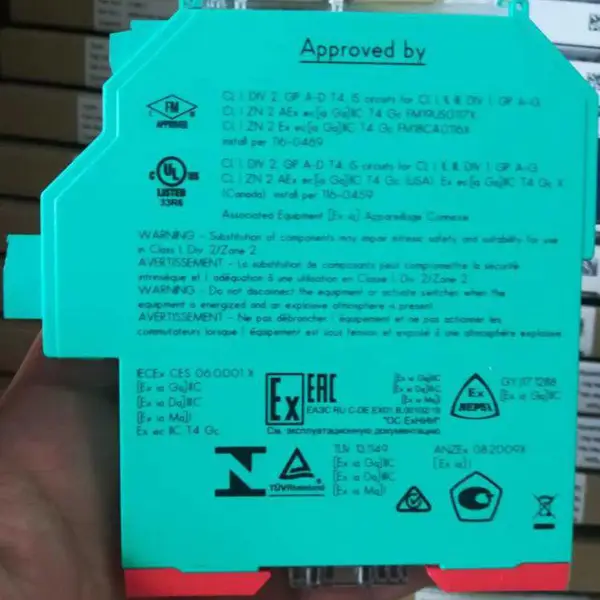

德国p+f倍加福安全栅KCD2-SCD-EX1                                                                   德国p+f倍加福安全栅KCD2-SCD-EX1

模拟量输出安全栅KCD2-SCD-EX1特征

? 单通道安全栅
? 24V 直流电源（导轨供电）
? 电流输出高达650 Ω
? HART I/P 和阀门定位器
? 引线断路监测
? ***度0.1 %
? 外壳宽度12.5 mm
? 可达SIL2，符合IEC 61508 标准

模拟量输出安全栅KCD2-SCD-EX1适用于本质安全型应用。本产品用于驱动危险区域内的智能型I/P 转换器、电动阀以及定位器。可在现场或控制侧的模拟值上叠加数字信号并实现了双向传输。跨直流/ 直流转换器传输的电流值在端子1 和2上重现。现场电路开路时会对控制侧呈现为高阻抗，因此控制系统可实现引线断开检测。
如果数字通信电路的回路电阻过低，则可用上端子6 和8 之间的250Ω 内部电阻，此电阻可用作HART 通信电阻。用于连接HART 通信器的插座也集成在本器件端子内。

技术数据
电源
额定电压19 ... 30 V DC
功率消耗≤ 700 mW
输入
输入信号4 ... 20 mA，上限为约30 mA
输入电阻>100kΩ，23V 范围内，包括现场接线
输出
电流4 ... 20 mA
负载0 ... 650 Ω
电压≥ 13 V at 20 mA
波纹电压20 mVrms
传输特性
偏差at 20 ° C (68 ° F), 0/4 ... 20 mA
≤ ± 0.1 %，包括线性化和滞后
环境温度影响<2 μA/K (0 ... 60 ° C (32 ... 140 ° F))；
<4 μA/K (-20 ... 0 ° C (-4 ... 32 ° F))
频率范围
危险区域转入安全区域：
0.5 Vpp 时的带宽3kHz（-3 dB）安全区至危险区：
0.5 Vpp 时的带宽 3 kHz (-3 dB)
