CS电化学工作站采用全浮地式设计，具有出色的稳定性和度，***的硬件和功能***软件，为涉及能源、材料、生命科学、环保等领域的科技工作者提供了的科研平台。应用领域包括：

（1） 电合成、电沉积（电镀）、阳极氧化、

电解等反应机理研究；

（2）电化学分析研究；

（3）能源材料（锂离子电池、太阳能电池、燃料动力电池和超级电容器等）、***功能材料以及传感器的性能研究；

（4）金属材料的腐蚀行为研究与耐蚀性评价；

（5）缓蚀剂、水质稳定剂、涂层以及阴极保护效率的快速评价。

1.1. 硬件特点
? 双通道相关分析器和双通道高速16bit /高精度24bit AD转换器

? 内置FRA频响分析仪，频率范围 10mHz ~1MHz

? 高带宽高输入阻抗的放大器

? 内置FPGA DDS信号合成器

? 高功率恒电位仪/恒电流仪/零电阻电流计

? 电压控制范围：±10V，槽压为±21V（可扩展至±200V）

? 电流控制范围：±2.0A（可扩展至±5.0A）

? 电位分辨率：10mV，电流分辨率：1pA（可延伸至100fA）

1.2. 软件特点
? 数据分析
伏安曲线的平滑、积分和微分运算，计算各氧化还原峰的峰高、峰面积和峰电位等；

极化曲线的三参数或四参数动力学解析，计算Tafel斜率ba，bc，腐蚀电流密度icorr，极限扩散电流、极化电阻Rp和腐蚀速率等，还可由电化学噪声谱计算功率谱密度、噪声电阻Rn和谱噪声电阻Rsn(f)。

? 实时存储
CS Studio实时存储测量数据，即使因断电导致测试中断，中断之前的数据也会自动保存。

? 定时测量
CS Studio测试软件具有定时测量功能， 对于某些需要研究体系随时间变化特征时，可提前设好测试参数与间隔时间，让仪器在无人值守下自动定时测量，提高实验效率。

1.3. 技术优势
? 交流阻抗
仪器采用相关积分算法和双通道同步过采样技术，具有较强的抗干扰能力，尤其适合于涂层、混凝土等高阻体系（>109W）的交流阻抗测量，也可用于Mott-Schottky 曲线和微分电容曲线绘制。软件能实时显示开路电位，用户无需输入，即可输出准确的极化过电位。

? 极化曲线
具有线性极化和Tafel极化曲线测量功能，用户可设定循环极化曲线的阳极回扫电流（钝化膜击穿电流），来确定材料的点蚀电位和保护电位，评价晶间腐蚀敏感性。软件采用非线性拟合算法解析极化曲线，可用于材料耐蚀性和缓蚀剂性能的快速评价。

? 伏安分析
能完成线性扫描伏安（LSV）、循环伏安（CV）、阶梯伏安（SCV）、方波伏安（SWV）、差分脉冲伏安（DPV）、交流伏安（ACV）、溶出伏安等多种电分析方法，集成峰面积、峰电流计算和标准曲线分析功能。

? 电化学噪声
采用高阻跟随器和零阻电流计测量腐蚀体系自发的电位与电流波动，可用于点蚀、电偶腐蚀、缝隙腐蚀和应力腐蚀开裂等局部腐蚀研究。通过噪声谱分析，可评估亚稳态蚀点或裂纹的诱导、生长和死亡过程。基于噪声电阻和点蚀指数计算，也可用于局部腐蚀监测。

? 功率扩展
CS系列电化学工作站的电流控制范围为±2.0A，槽压输出≥21V，可满足燃料动力电池、大功率电池充放电、电化学电解或电沉积等领域的需求。采用专用的功率扩展器，输出电流可达±5.0A，槽压±200V。

? 全浮地测量
CS系列电化学工作站采用全浮地式工作电极，可用于工作电极本身接地体系的电化学研究，如用于高压釜电化学测试（釜体接地），大地中金属构件（桥梁、混凝土钢筋）的在线腐蚀研究等。

? 光电测试模块
CS电化学工作站可以与光强计、光谱仪联用，用于光电化学测量，在进行电化学测量的同时记录光电流或光谱响应信号。

? 自定义方法
支持用户自定义组合测量，用户可以设定定时循环进行某一测试方法或多种方法的组合测试，用于无人值守下的定时自动测量；

提供API通用接口函数和开发实例，方便用户二次开发和自定义测试方法；

提供用户自定义脚本编写范例，用于实现您独特的电化学实验技术。

l 仪器配置

1）仪器主机1台

2）CS Studio测试与分析软件1套

3）专用电解池（含盐桥和排气管）1套

4）辅助、参比、工作电极各1支

5）模拟电解池1个

6）电源线/USB数据线各1条

7）电极电缆线1条

8）电极架（选配*）

9）箱（选配*）

10）电脑（选配*）

l 技术指标与功能方法
表1.硬件参数指标

恒电位控制范围：±10V
 恒电流控制范围：±2.0A

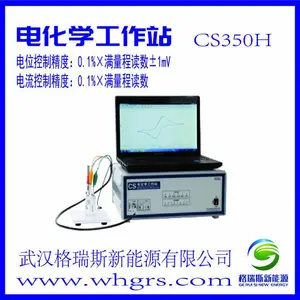

电位控制精度：0.1%×满量程读数±1mV
 电流控制精度：0.1%×满量程读数

电位灵敏度：10mV(>100Hz), 3mV(<10Hz)
 电流灵敏度：<1pA

电位上升时间：﹤1mS(<10mA),<10mS(<2A)
 电流量程：2nA～2A,共10档

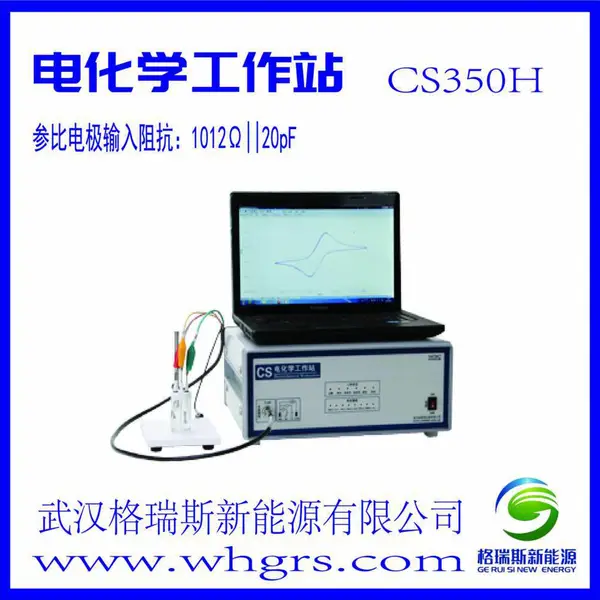

参比电极输入阻抗：1012W||20pF
 输出电流：2.0A

槽压输出：±21V
 电流扫描增量：1mA @1A/mS

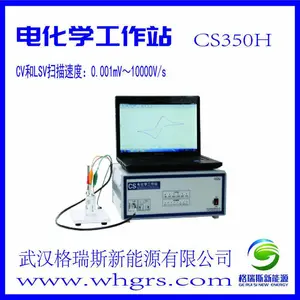

CV和LSV扫描速度：0.001mV～10000V/s
 电位扫描电位增量：0.076mV @1V/mS

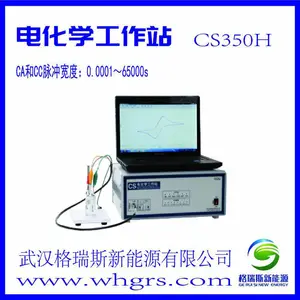

CA和CC脉冲宽度：0.0001～65000s
 DPV和NPV脉冲宽度：0.0001～1000s

SWV频率：0.001～100KHz
 CV的电位增量：0.075mV

AD数据采集：16bit@1MHz，20bit @1kHz
 IMP频率：10mHz～1MHz

DA分辨率：16bit，建立时间：1mS
 电流与电位量程：自动设置

通讯接口：USB2.0
 低通滤波器 ：8段可编程

外形尺寸（cm）：36.5(W)?30.5 (D)?16 (H)
 仪器重量：6.5Kg


表2.电化学阻抗测量指标

信号发生器



频率响应：10mHz～1MHz
 交流信号幅值：1mV～2500mV

频率度：0.005%
 信号分辨率：0.1mV RMS

直流偏压：-10V～+10V
 波形：正弦波，三角波，方波

DDS输出阻抗：50W
 扫描方式：对数/线性，增加/下降

正弦波失真率：<1%



信号分析器



积分时间：106个循环或者105S
 测量时间延迟：0～105秒

积分时间：10mS或者一个循环的最长时间



直流偏置补偿



电位补偿范围：-10V～+10V
 电流补偿范围：-1A～+1A

带宽调整：自动或手动设置,共8级可调
