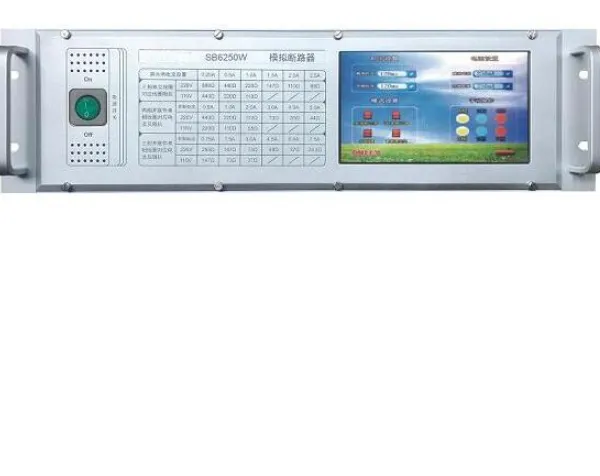

微机型高压断路器模拟装置主要用于继电保护装置的整组试验以及在备用电源自动投入装置试验等项目中替代真实的高压断路器（根据需要，可灵活地模拟两组断路器的三相）。在整组试验时模拟高压断路器的跳闸及合闸，以避免由于重复的整组试验造成高压断路器反复分合带来不良影响，本模拟装置为系列微机继电保护测试系统的配套产品，也可与其它厂家的继电保护校验装置配套使用。在新建厂、站的高压断路器没调好或未投直流电源的情况下，使用本装置进行继电保护试验将不受外界因素的影响，从而缩短调试时间，提高试验工作效率。在和科研等部门使用该装置更显得事半功倍。其它类似运用可根据具体情况具体处理。

可以根据客户自身的需求把它做成单机的模拟断路器或者是上架式的模拟断路器
1. 采用10英寸高清触摸液晶显示屏进行所有参数的设置及显示。抛弃所有的机械按钮或旋钮以提高仪器的设置精度和使用；
2. 采用的大功率恒流电子负载来控制跳、合闸线圈电流，同时提供六组跳、合闸线圈；
3. 跳合闸操作电压DC24-220V。本机自带110V或220V（大1A）辅助直流电压；
4. 跳闸时间20-120ms任意设置，误差不过±2ms；
5. 合闸时间40-600ms任意设置，误差不过±2ms；
6. 跳闸电流0.2、0.、1.0A、1.、2.0A、2.。跳闸线圈Ⅰ、Ⅱ并联使用时，跳闸电流可以增大一倍；
7. 合闸电流0.2、0.、1.0A、1.、2.0A、2.。合闸线圈Ⅰ、Ⅱ并联使用时，合闸电流可以增大一倍；
8. 可以模拟断路器失灵功能。当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时整定后断开，再经延时整定后恢复有电流状态；
9. 断路器位置输出接点12对，相互独立，分为两组，与断路器跳闸线圈相对应，接点容量为DC-2A/220V，AC-8A/220V；
10.可以模拟具有双跳闸线圈的断路器动作特性；
11.的ARM硬件平台，主要元器件均为工业标准，核心器件采用军品器件，了装置的。
12. 可以根据客户自身的需求把它做成单机的模拟断路器或者是上架式的模拟断路器。
