电磁设计

对于变频电动机，由于临界转差率反比于电源频率，可以在临界转差率接近1时直接启动，因此，过载能力和启动性能不在需要过多考虑，而要解决的关键问题是改善电动机对非正弦波电源的适应能力。方式一般如下：

1） 尽可能的减小定子和转子电阻。

减小定子电阻即可降低基波铜耗，以弥补高次谐波引起的铜耗增

2）为抑制电流中的高次谐波，需适当增加电动机的电感。但转子槽漏抗较大其集肤效应也大，高次谐波铜耗也增大。因此，电动机漏抗的大小要兼顾到整个调速范围内阻抗匹配的合理性。

3）变频电动机的主磁路一般设计成不饱和状态，一是考虑高次谐波会加深磁路饱和，二是考虑在低频时，为了提高输出转矩而适当提高变频器的输出电压。

结构设计

在结构设计时，主要也是考虑非正弦电源特性对变频电机的绝缘结构、振动、噪声冷却方式等方面的影响，一般注意以下问题：

1）绝缘等级，一般为F级或更高，***对地绝缘和线匝绝缘强度，特别要考虑绝缘耐冲击电压的能力。

2）对电机的振动、噪声问题，要充分考虑电动机构件及整体的刚性，尽力提高其固有频率，以避开与各次力波产生共振现象。

3）冷却方式：一般采用强迫通风冷却，即主电机散热风扇采用独立的电机驱动。

4）防止轴电流措施，对容量超过160KW电动机应采用轴承绝缘措施。主要是易产生磁路不对称，也会产生轴电流，当其他高频分量所产生的电流结合一起作用时，轴电流将大为增加，从而导致轴承损坏，所以一般要采取绝缘措施

TG-47E-EU-12.1-KA,24V

TG-47E-EU-71.7-KA,24V

TG-47F-EU-17.6-KA,24V

TG-47F-EU-88.7-KA,24V

TG-47G-EU-25.5-KA,12V

TG-47G-EU-129-KA,12V

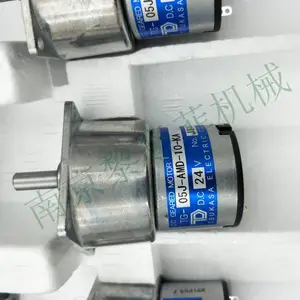

TG-05J-AMD-36-KA,24V

TG-05J-AMD-200-KA,24V
