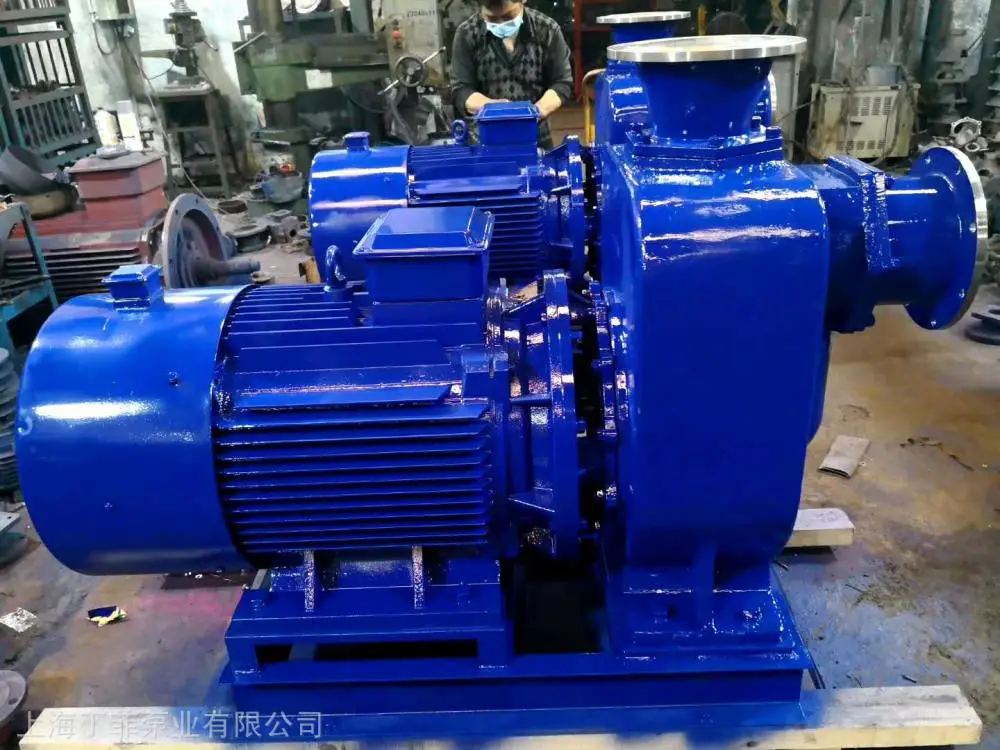

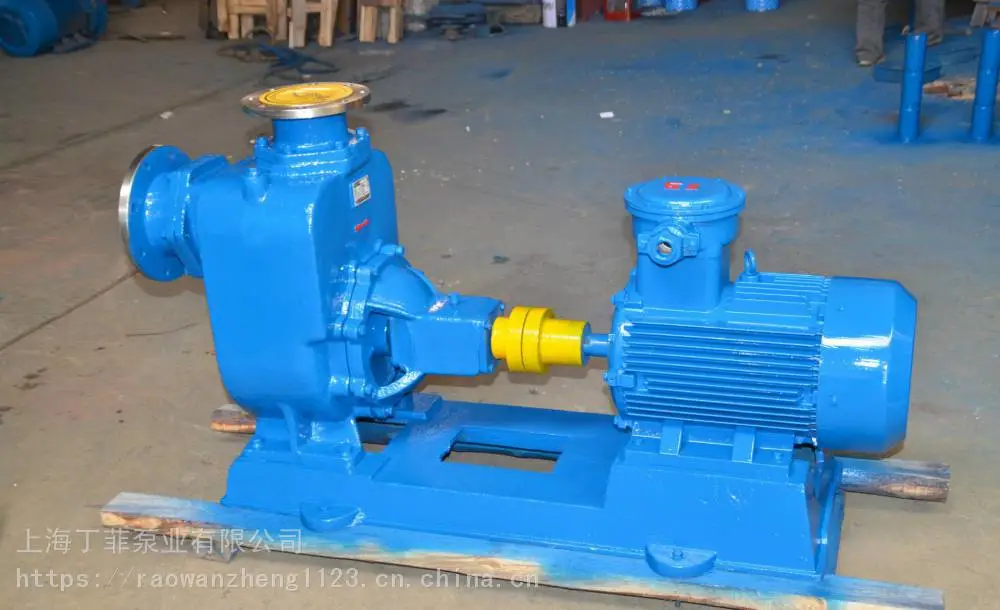

80CYZ-A-55 铜叶轮自吸式离心油泵

CYZ-A自吸式离心油泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

CYZ-A自吸式离心油泵安装
1.在油泵与电动机直联传动时.应注意泵轴与电动机输出的同轴度：泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
2.泵联轴器必须用螺母紧固好，并锁紧螺母.谨防螺母松动，否则易引起叶轮窜动.造成机械故障。
3.为使泵体内能够保持一定的储存液.以达到较好的自吸能力和防止机械密封的干磨擦.必须使泵的迸口高于泵轴中心线。
4.吸入管路的安装应注意：
a.吸入口的安装高度尽量不超过5米，在条件许可时，吸入口的安装高度应尽可能地低于油库储油面.并尽量缩短吸入管的长度，少装弯头.这样有利于缩短自吸吋间.提高扫舱功能。
b.吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。
c.应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检査。
d.吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
5.泵在安装时.应使泵及管路的靜电接地电阻达到其规定要求。
6.安装时应严格检査泵壳及管路中有无石块，铁砂等杂物。
7.校正泵联轴器及电机动眹轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8.在机组实际运转3-4小吋后，作最后检査，如无不良现象.则认为安装已妥，在试运转中应检査轴承的温度，轴承体的溫度不宜超过70℃。
9.该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用，其螺纹尺寸为M12×1.75。
10.在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。


为保持锁具外观及延长锁具使用寿命，在日常生活里，对锁具的使用过程中，应注意其维护与保养。锁具外观维护在房屋进行装修期间，切勿将自带胶胶带的带胶面与锁具表面接触，密封住锁的把手、面板等外露部分，以免锁部件表面处理层受装修时带酸性或碱性材料及气体的侵蚀产生***，起泡甚至脱层现象，严重影响锁具外观质量。正常使用时，如有污垢，可用干布清除，切勿用洗洁精等化学品擦洗。否则，会破坏外露件保护膜，引起褪色。

80CYZ-A-55 铜叶轮自吸式离心油泵

不需在吸入管路内充满水就能自动地把水抽上来的离心泵称为自吸泵。

CYZ-A自吸式离心油泵性能参数

型号 功率 转速 口径 流量 扬程
kw r/min mm m 3 /h m
25CYZ-A-20 1.1 2900 25 3.2 20
25CYZ-A-20 1.5 2900 25 3.2 32
32CYZ-A-20 3 2900 32 3.2 20
40CYZ-A-20 1.5 2900 40 6.3 20
40CYZ-A-32 2.2 2900 40 6.3 32
40CYZ-A-40 4 2900 40 10 40
40CYZ-A-50 4 2900 40 6.3 50
50CYZ-A-12 1.5 2900 50 12.5 12
50CYZ-A-20 2.2 2900 50 15 20
50CYZ-A-30 3 2900 50 12.5 30
50CYZ-A-35 4 2900 50 12.5 35
50CYZ-A-40 4 2900 50 10 40
50CYZ-A-50 5.5 2900 50 12.5 50
50CYZ-A-60 7.5 2900 50 12.5 60
50CYZ-A-75 11 2900 50 15 75
65CYZ-A-15 3 2900 65 30 15
65CYZ-A-32 5.5 2900 65 25 32
65CYZ-A-50 7.5 2900 65 25 50
65CYZ-A-70 15 2900 65 25 70
80CYZ-A-13 3 2900 80 35 13
80CYZ-A-17 4 2900 80 43 17
80CYZ-A-22 5.5 2900 80 40 22
80CYZ-A-25 7.5 2900 80 50 25
80CYZ-A-32 7.5 2900 80 50 32
80CYZ-A-40 11 2900 80 50 40
80CYZ-A-55 18.5 2900 80 60 55
80CYZ-A-70 22 2900 80 60 70
100CYZ-A-20 7.5 2900 100 80 20
100CYZ-A-25 11 2900 100 100 25
100CYZ-A-32 15 2900 100 100 32
100CYZ-A-40 18.5 2900 100 100 40
100CYZ-A-50 22 2900 100 100 50
100CYZ-A-65 30 2900 100 100 65
100CYZ-A-75 30 2900 100 100 75
150CYZ-A-20 18.5 1450 150 180 20
150CYZ-A-30 30 1450 150 170 30
150CYZ-A-45 37 2900 150 160 45
150CYZ-A-55 45 2900 150 160 80
150CYZ-A-65 55 2900 150 170 65
150CYZ-A-80 55 2900 150 160 80
200CYZ-A-32 90 1450 200 400 32
250CYZ-A-50 90 1450 250 400 50
300CYZ-A-50 110 1450 300 500 50



CYZ-A型自吸式离心油泵是根据有关技术资料经消化、吸收、改进后研制而成的泵类产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。

80CYZ-A-55 铜叶轮自吸式离心油泵
