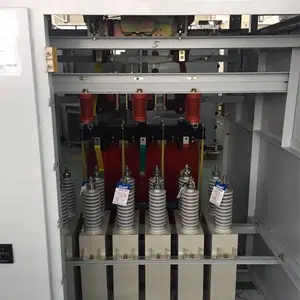

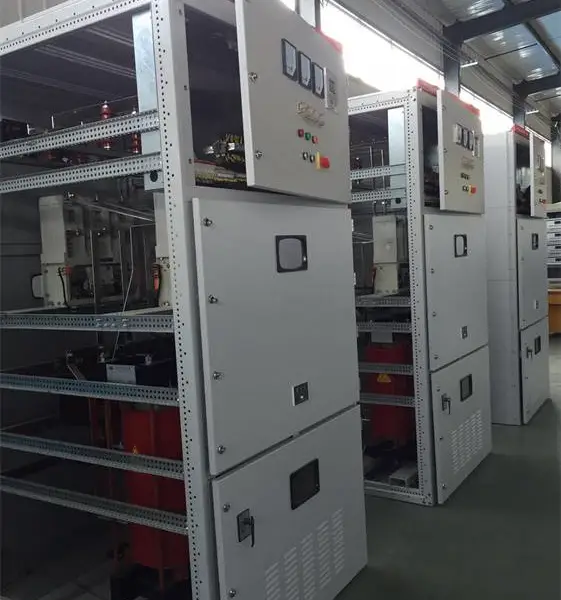

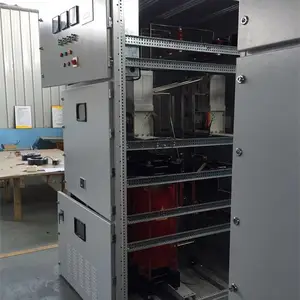

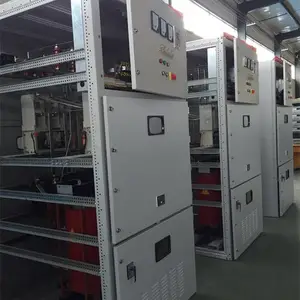

产品概述

TBB系列高压并联电容器装置适用于频率为50Hz，额定电压等级为6kV、10kV、35kV的输配电系统中，用以补偿系统无功功率，提高功率因数，调整电网电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率，容量可以从数百Kvar到数万Kvar。

性能特点

1、采用优质高压电力电容器，可靠性高、寿命长、损耗小、运行温升低；

2、装置的实际电容与其额定电容之差不超过额定值的0～10%，装置的任何两线路端子之间电容的值与最小值之比不超过1.06；3、装置的绝缘水平：6kV 额定电压的成套装置，其主电路相间及相与地之间，工频耐受电压（方均根值）23kV，1min；10kV额定电压的成套装置其主电路相间以及相与地之间，工频耐受电压（方均根值）30kV，1min；成套装置辅助电路工频耐受电压（方均根值）2kV，1min；

4、装置对电容器内部故障，除设有单台熔断器保护外，根据主接线型式不同，设有不同的继电保护。电容器组的保护可选用开口三角电压保护、中性点不平衡电流保护，或电压差动保护；

5、装置允许在工频1.1倍额定电压下长期运行；

6、装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行；

7、电容器外置放电装置，可使设备断电后，5S内将电容器残压降至50V以下；

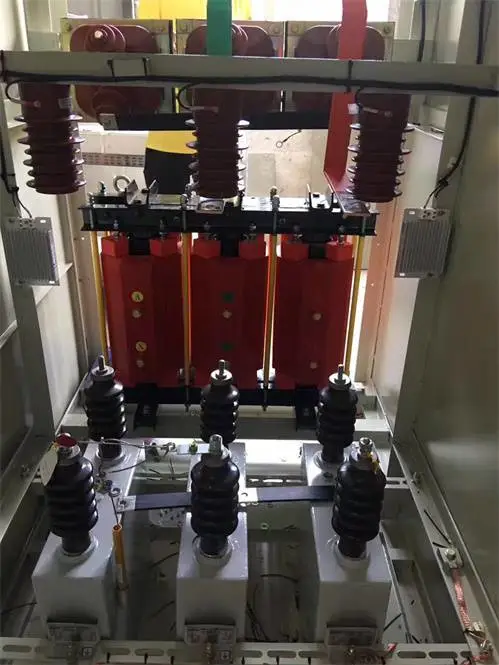

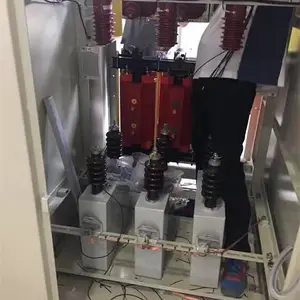

8、选配电抗率为1％-13％的串联电抗器，以限制合闸涌流、抑制特定次谐波。

产品应用

适用于220KV及以下配网变电站的6KV、10KV、35KV母线的无功补偿，广泛应用于冶金、矿山、石油、化工、机械、建材、市政、轻工等行业。

使用环境

1、使用地点的海拔高度：≤2000m。（特殊要求协商定货）

2、周围环境温度：–25℃～+40℃。

3、相对湿度：200C时不超过90%。

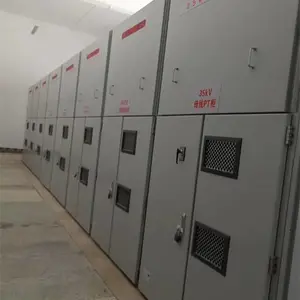

4、室内安装，通风良好；无凝露；无易燃、易爆、腐蚀性气体；无导电性尘埃的地方。

5、安装地点无剧烈振动和冲击的地方。

6、设备安装时与垂直面的倾斜度不超过5度。
