RN1,RN2,RN3户内高压限流熔断器的详细描述：

    一、RN1,RN3型户内高压限流熔断器概述

    RN1,RN3型户内高压限流熔断器，用于电力线路的过载及短路保护。所谓线路就是熔断器在短路电流达到峰值之前就将其切断的功能。

    熔断特性：当通过熔断器的电流为其额定电流的1.3倍时，1小时不熔断。

    二、RN1,RN3高压熔断器用途

    RN1,RN3型高压户内熔断器用于电力线路的过载及短路保护，这种熔断器具有较大的切断能力，亦可用以保护电力系统分出的之路，当线路短路电流达到大值之前熔断器就将线路切断，因此是保护电力设备不受损坏的建议电器。

    三、RN1,RN3高压熔断器结构

    RN1,RN3型熔断器是由两个支柱绝缘子，触座，及熔丝管，座板等四部分组成。支柱绝缘子安装在座板上，触座固定在支柱绝缘子上，熔丝管则放在触座中固定，但两端的铜帽绕装在瓷管上，熔断管管内熔丝按额定电流的大小，用一根或多根熔丝绕到有棱的芯子上（额定电流小于7.5A的）或绕城螺旋形直接安装在管内（额定电流大于7.5安的）然后充填石英砂，两端铜帽用端盖压紧，用锡合牢，以保持密封。

    当通过过载电流或短路电流时，熔丝立即熔断，同时产生电弧，石英砂就立即把电弧熄灭，在熔丝熔断时，弹簧的拉线也同时熔断，并从弹簧内弹出，这就指示了熔断器完成任务。

    四、RN1,RN3高压熔断器使用说明

    RN1,RN3型户内充石英砂熔断器，适用于：

    （1）海拔高度不高于1000米。

    （2）周围介质温度不高于+40，不低于40。

    RN1,RN3型熔断器，不能在下述环境进行工作：

    （1）相对湿度大于95%的户内场所。

    （2）有些燃烧货爆炸危险的场所。

    （3）有剧烈震动，摆动或冲击的场所。

    （4）海拔高度超过2000米的地区。

    （5）空气污秽地区及特殊潮湿场所。

    （6）特殊场所（如用于线装置上）。

    五、熔体管结构

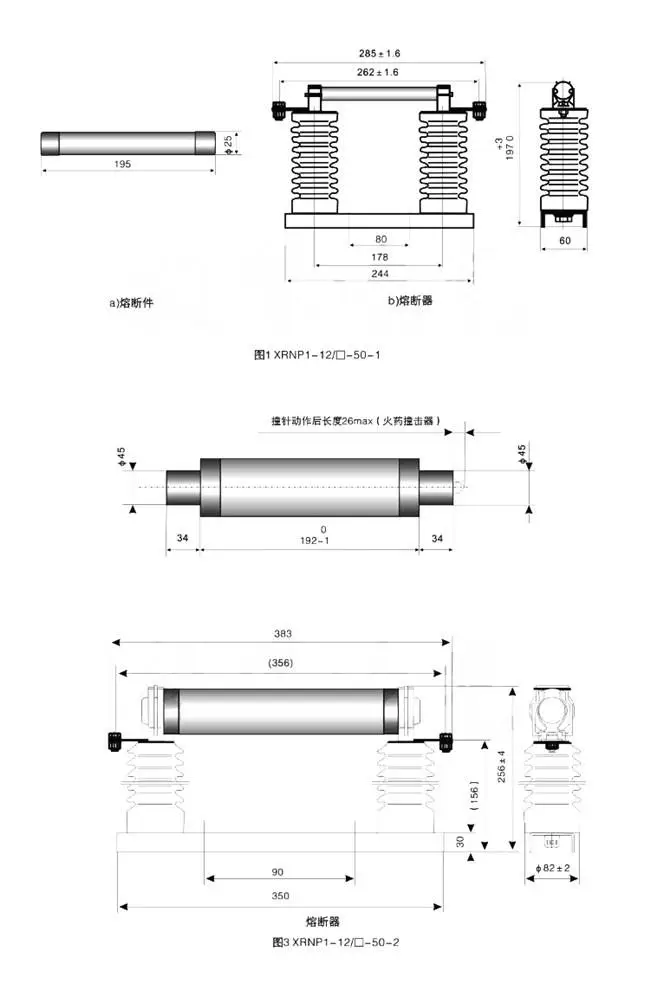

    熔体管时熔断器的主要部件，它是由熔丝装在瓷管中，在并瓷管中充填石英砂，两端密封而成。额定电流在7.5A以下及额定电压为35V的熔管，其熔丝是绕在***的瓷芯上，如图2.a；额定电流在7.5A以上的熔体管；其熔丝是悬挂在瓷管中如图2.b

    RN2-3~35KV高压熔断器_概述

    RN2型户内高压限流熔断器，用于电压互感器的短路保护，其断流容量为10002MVA。在短路时以限制线路电流到小值的方式进行瞬时开断，1分钟内熔断电流应在0.6~1.8A范围内
