主要结构

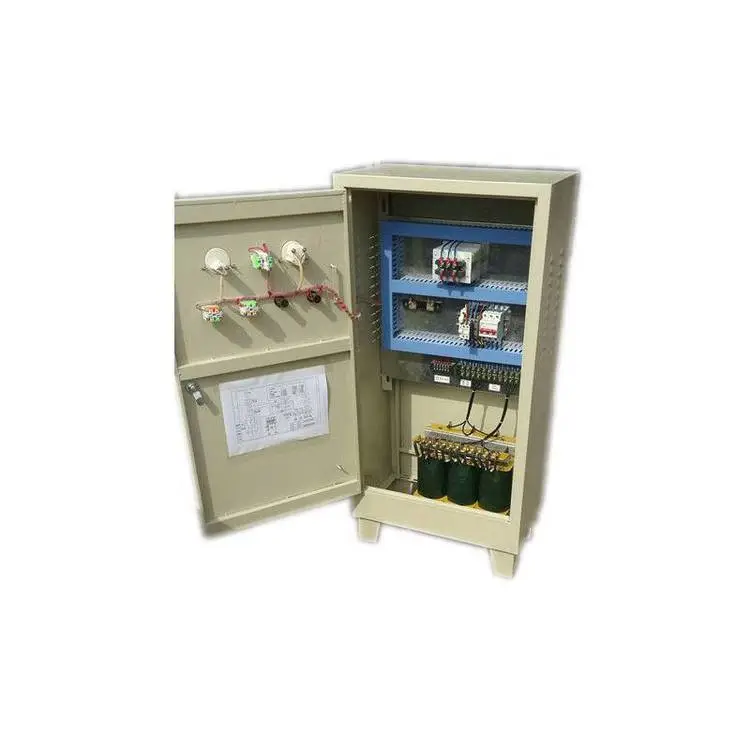

电源箱（柜）采用桥式整流电路，输入电压为220V或380V，直流输出端与负载磁铁线圈形式固定闭合回路，并附有续流二极管，以防二次过压损坏设备。控制部分采用***的集成电路，线性好，可在线路板上限流，带隔离，调整方便。

技术规范及工作条件

使用步骤：

1、检查负载（电磁线圈）正常情况下，线圈接线至接线端子的输出端。 2、接入电源前应将控制箱面板上的电源开关拨至关（或OFF），“输出调节”电位器应左旋至***小。 3、将220V（或380V）电源接入KGLA接线端子的“电源”上。 4、将电源开关拨至开（或ON）上，此时电源指示灯亮。 5、将“输出调节”电位器慢慢右旋使用电流表或电压表指示在额定数值上，工作正常。 6、停止使用时应先将“输出调节”电位器左旋为零，然后电源开关关置于关（或OFF）状态，操作完毕。

注意事项：

1、本机应可靠接地。 2、开机钱必须将“输出调节”点位器左旋至零（***小）。

相关产品：除铁器控制柜 , 整流控制柜
