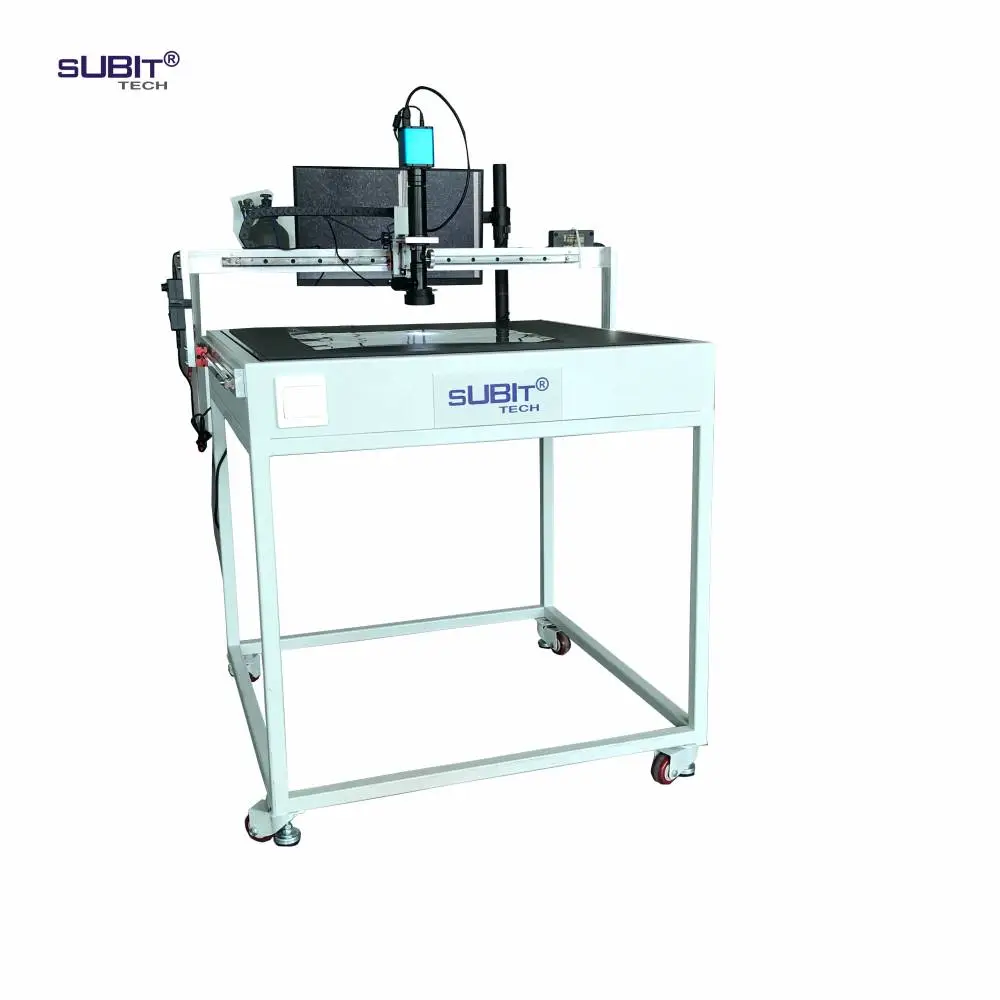

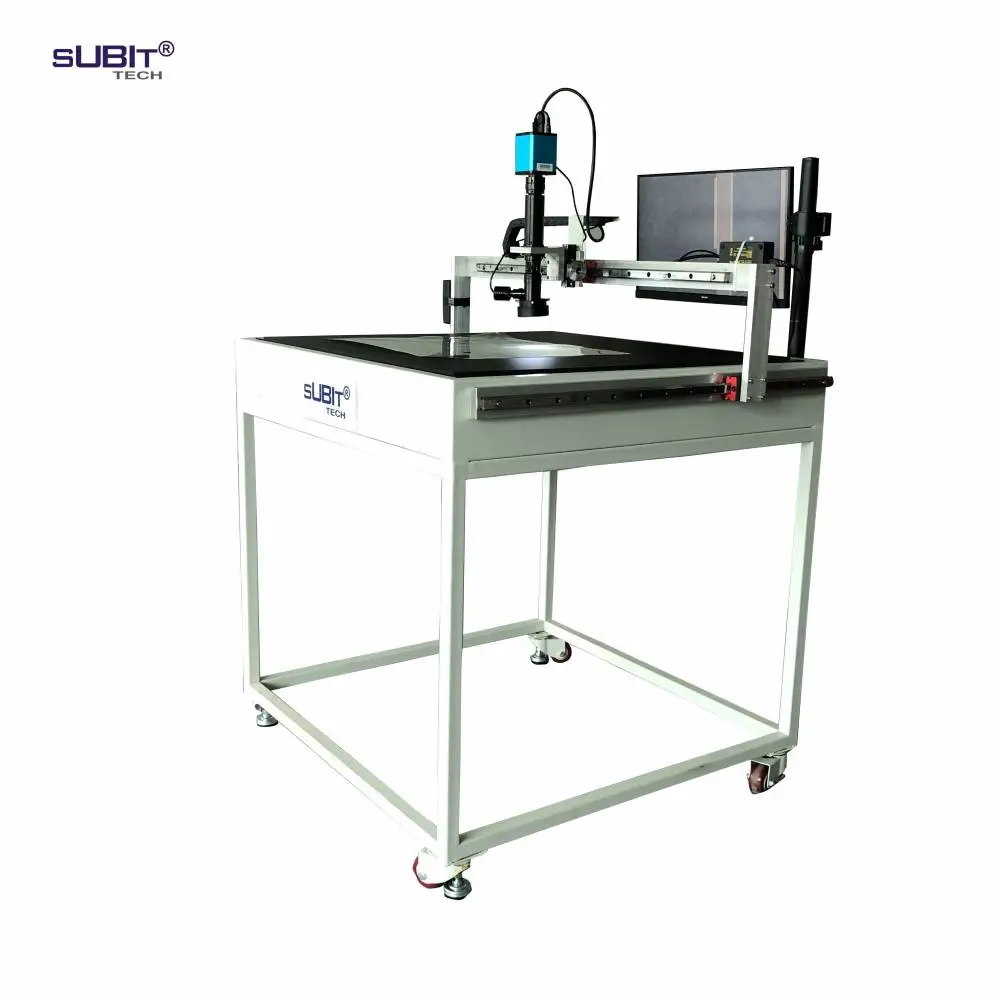

手动ITO线路检查机

一、产品应用简介

       LCD/TFT/ PET等电子电路触屏行业ITO（玻璃）线路面板缺陷检测，随着技术的发展，人们对电子产品交互体验的要求越来越高，

触摸屏作为***电子产品输入设备正逐步成为平板电脑、手机、电子书、GPS、游戏机等设备的新宠。触摸屏生产工艺复杂，从上游的ITO玻璃镀膜、光刻、IC组件加工，到中游的触摸屏模组贴合、丝网印刷、切割，再到下游的触摸屏模组贴合、盖板玻璃(Coverlens)检测，

都对工艺提出更高要求，使机器视觉技术成为相关环节生产和质量检测的必要技术。

二、主架灯箱参数

1.主架材质；304不锈钢/钢板烤漆材质

2.底部灯箱灯源：定制LED节能灯管（可调节灯光亮度）

3.台面尺寸：L900*W900*H950MM

4.检查尺寸：800*800MM

6.导轨：定制900*900*200MM导轨模组（***显微镜前后左右自动移动）

7.玻璃：12MM钢化白玻+乳白色扩散板（光线柔和均匀不伤眼睛）以及5MM黑色有机玻璃盖板。

• 导轨参数：

X、Y、Z轴可手动移动

1.有效行程:   X:900MM  Y:900MM  Z:200MM

2.控制器： 控制方式手动。

3.导轨Z轴上安装CCD显微镜摄像头

• 显示器CCD显微镜参数

  1显微镜类型：同轴光镜头配专业光源

2.显微镜倍数：200倍 （配显微镜刻度尺）

3.相机像素：2000万 索尼传感器

4.显示器：21.5英寸飞利浦1080P高清显示器

五、检测效果

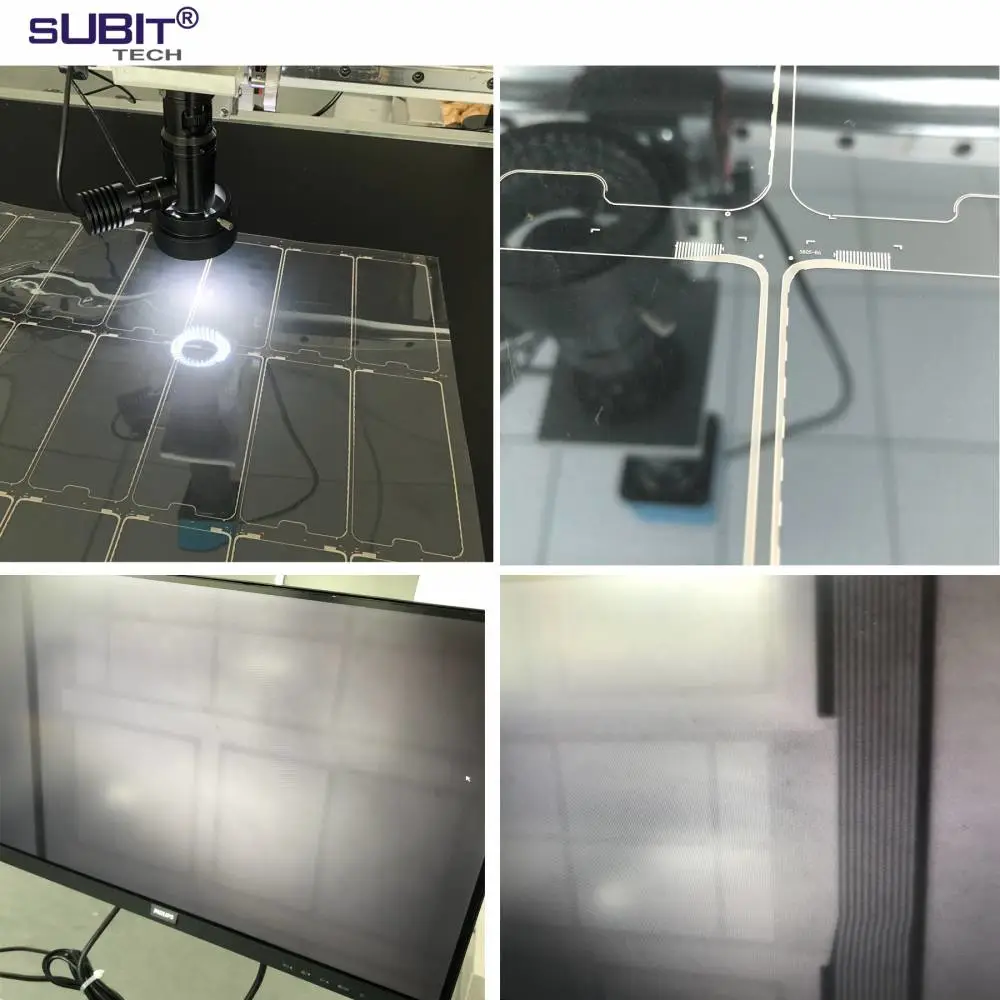

薄膜具有高的导电性、高的可见光透过率，属于特殊的印刷线路且用肉眼无法识别，所以用普通的光源无法检测到清晰的图像，以下是用苏比特新研发的检测设备测试得到的效果图：

图示（以下图片仅供参考）：
