一、产品概述

1、Z2系列小型直流电机为Q/XD.514.017标准所规定的标准系列小型直流电机。

2、Z2系列小型直流电机共分11个机座号，每个机座号有二种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。

3、励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。

发电机为复激或他激励磁(额定电压为230伏的发电机)；调压发电机为并激励磁(不带串激绕组)。

电机的他激励磁电压制成有110伏或220伏两种。

电机额定电压110伏的仅有他激电压110伏的一种。

4、电动机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。

5、Z2系列电机根据使用要求可制成湿热带地区使用的具有防潮、防霉、防烟雾性能的湿热带型(TH)直流电机，应另行协议。

Z2系列2-11#还可制成带ZYS-A型测速机的派生机构。

6、Z2系列电机基本系列为自通风电机，当降低外施电枢电压向下调速时，转矩随转速下降而相应的

降低。

7、Z2系列6-11#号电机还可以制成外鼓风结构型式，鼓风机安装在轴伸端端盖的上方。

8、Z2系列6-11#号电机外鼓风电机鼓风机型号见表。

二、结构及安装型式

1、直流电动机可制成下表所示的结构型式。

2、电机为单向圆柱形轴伸，根据用户要求，可制成双轴伸。1~6号机座号电机按概述第4条传动方式均能传递额定转矩，而7~11号机座，换向器端轴伸用联轴器传动，能传递额定转矩，用三角皮带式正齿轮传动只能传递50%的额定转矩。

3、卧式电机的出线盒位置，从轴伸端视之在机座左侧，根据用户要求，可将出线盒位置制成在机座的右侧，但必须在订货时注明。

4、Z2系列直流电动机可在正转或逆转情况下正常工作。

5、Z2系列发电机及调压发电机的旋转方向从轴伸端视之为逆时针方向，根据使用要求亦可制成顺时针方向旋转的发电机或调压发电机，但订货时需注明。

6、Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。

7、调压发电机的额定功率为平均电压(对110/160伏的为135伏，对220/320伏的为270伏)时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。

8、直流发电机或直流调压发电机仅制造卧式、机座带底脚的一种。

型号说明：Z2-41,Z:直流电机；2:统一定型设计；4：机座号，共11个，从1~11；1：铁芯长度，1为短铁芯，2为长铁芯。

三、产品性能

1、直流电动机基本系列电机电枢电压为110V、220V两种，额定转速3000min,1500rmin,1000r/min，750min,600r/min共5种。

2、直流发电机基本系列额定电压为115V,230V两种，额定转速为2850/min,1450r/min和960r/min共3种。

3、直流调压发电机基本系列额定电压为110160V和220/320V两种，额定转速为2850/mn和1450r/min两种。

4、除以上三种基本系列电机外还派生电枢电压180V，电枢电压440V。

5、除以上所列的技术数据外，任何一个规格的电机都可派生成其他等级的电压(但不得超过该规格允许的电压)和相应的功率及转速，但应另行协商。

四、订货须知

订货时须注明电机的型号及具体规格(包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等)，例如Z2-6213千瓦220伏1500转/分他激电动机，他激电压220伏，卧式机座带底脚，端盖有凸缘。

配套的异步电动机、变阻器等附件，电刷、刷握等附件的供应，或有特殊要求(如供湿热带地区使用)和需外文说明者应在订货合同中说明。

本样本资料仅供参考，如有变动，恕不另行通知。

五、售后服务

　 本产品按相关标准生产，***期为一年。***期内，若产生质量问题，接到用户通知后，立即做出处理的明确答复；需要派服务人员时，500公里以内，24小时到达现场，500—1000公里内，48小时到达现场，1000公里以上，56小时到达现场（除不可抗拒因素外）。
交货日期：
　 高压电机因产品结构不同，低压2P-200kw、4P—315kw、6P—200kw以下电机均有***。其他低压电机订货周期要20天，高压电机要30天，订货时，另附电机合同，以订金到账为合同生效，交货前付清余款，全款到发货。

其他说明：
　　1.由于其他渠道同时销售，请在拍前确认是否***或发货周期，可电话联系：18700497111。
　　2.由于产品比较重，默认物流方式为汽车托或其他物流方式运并只到达货运部提货网点，需买家自提，若需送货上门，请另外提出。

六：产品实物图展示

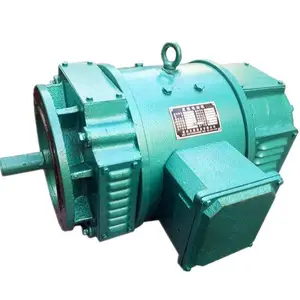

图1

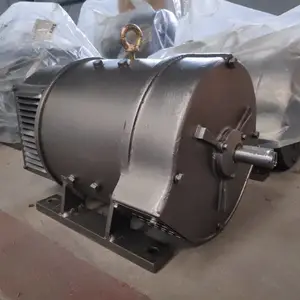

图2

图3
