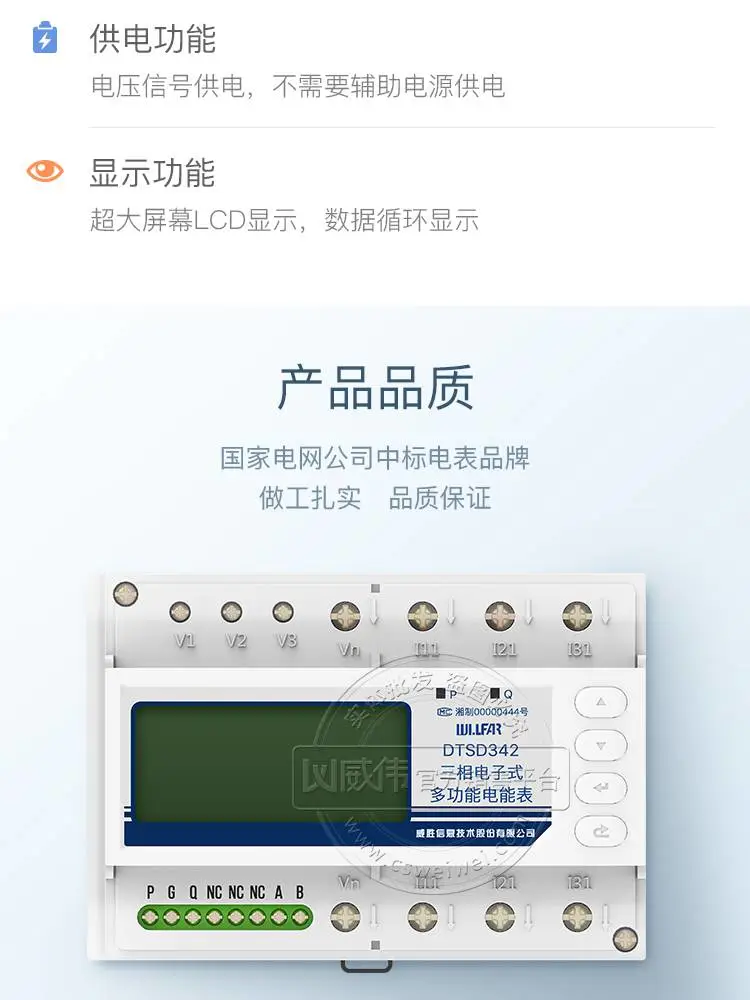

威胜三相导轨式电表DTSD342-5N 三相四线电子式多功能电表0.5S级电流规格和互感器配置

1.5（6）A注释：外接***电流输出互感器
5（6）A注释：外接***电流输出互感器
0.3（1.2）A注释：外接1A电流输出互感器
1（2）A注释：外接1A电流输出互感器
1（10）A注释：外接***电流输出互感器*注意：在南网区域有的地方采用
5（20）A注释： 直通表
10（40）A注释： 直通表
10（60）A注释： 直通表
20（80）A注释： 直通表
30（100）A注释： 直通表

威胜三相导轨式电表DTSD342-5N 三相四线电子式多功能电表0.5S级电压规格及电表脉冲常数
3*220/380V
1.5（6）A6400 imp/kw
5（20）A800 imp/kw
10（40）A600 imp/kw
10（60）A400 imp/kw
20（80）A300 imp/kw
30（100）A300 imp/kw
3*57.7/100V
1.5（6）A20000 imp/kw
5（6）A20000 imp/kw
1（10）A20000 imp/kw
0.3（1.2）A100000 imp/kw
1（2）A100000 imp/kw      电流恒定场合使用，如核电站、关口变电站
*注意：imp/kw代表脉冲常数，脉冲常数代表电表每计量一度电，脉冲指示灯闪烁的次数

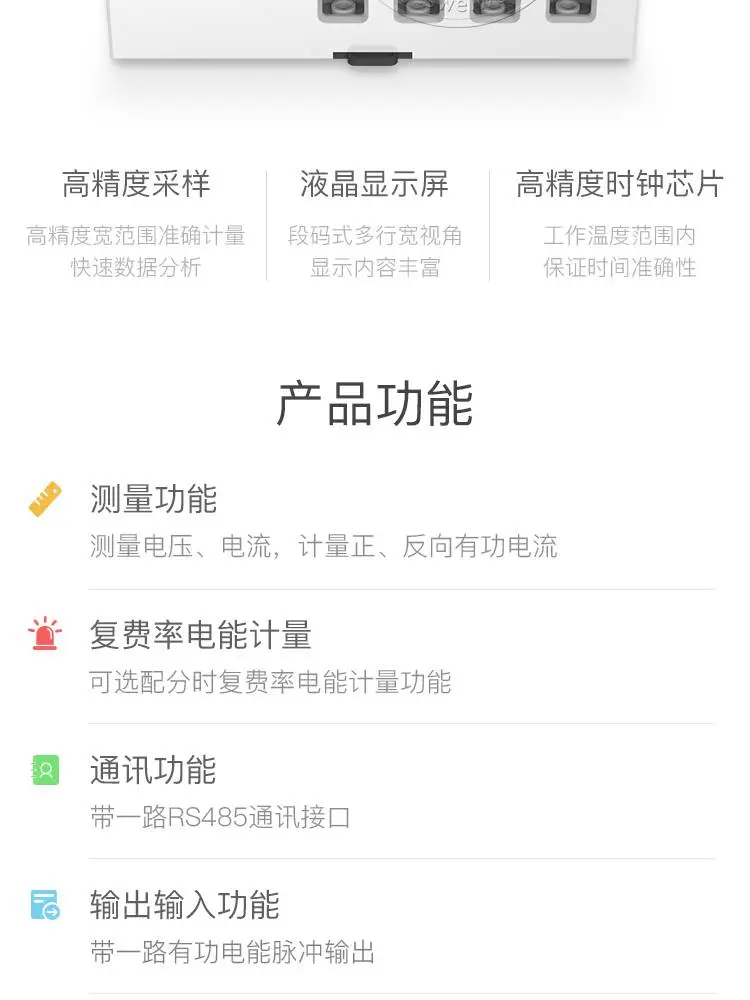

威胜三相导轨式电表DTSD342-5N 三相四线电子式多功能电表0.5S级功能分类
计量参数：计量正、反向总及分相有功电量，反向有功电量计入正向。
数据存储：自动月结算功能，可保存12个月历史电量数据。
显示功能：采用液晶显示总电量。
数据输出、通讯功能：支持RS-485通信和远红外通信，可抄读电表的各项电量数据。
支持DL/T645-1997多功能电能表通讯规约。
防盗电功能
用户如非法取掉或截断电压、电流接线，电表会发出报警信号，直到用户恢复正常用电。
开盖记录功能
防止非法变更电路。
铅封防盗电功能
铅封一次性使用不可恢复。
液晶屏常规显示内容
可查看表计计量正反向有功电量和A、B、C分相电量。
可支持查看历***12个月有功电量。
总、A、B、C各项电量参数：断相、反相、总清零和校时事件记录功能，及断相、反相、逆相序报警提示功能。

威胜三相导轨式电表DTSD342-5N 三相四线电子式多功能电表0.5S级抄表方式
显示抄表：通过电表上的按键，可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。
通信抄表：通过RS485通讯口抄表、手持红外抄表机，配合抄表系统，可抄读电表的各项电量数据。并支持DL/T645-1997多功能电能表通讯规约。

威胜三相导轨式电表DTSD342-5N 三相四线电子式多功能电表0.5S级包装内容
威胜DTSD342-5N三相四线电能表
产品使用说明书（每箱一本）
产品保修单
