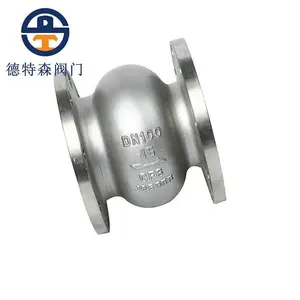

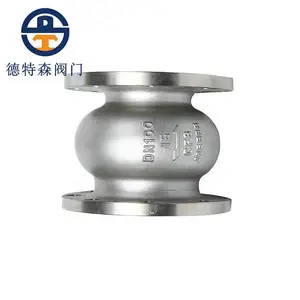

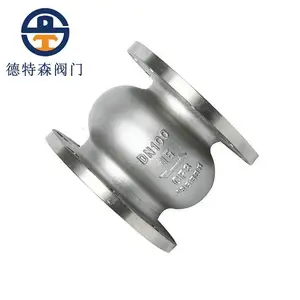

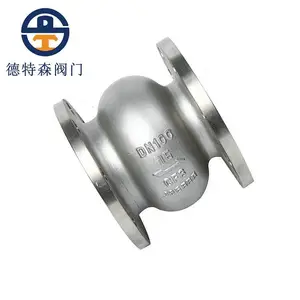

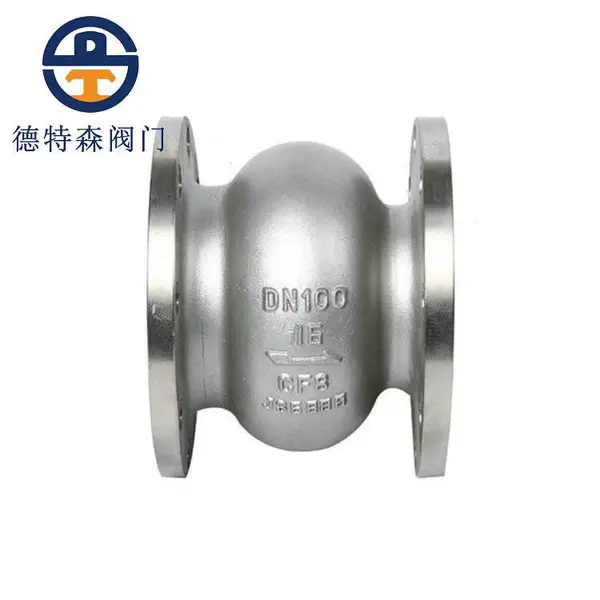

| 产品特性:立式止回阀 | 品牌:DETESEN | 型号:H42W-16P |
| 材质:304 | 连接形式:法兰 | 订货号:DN50-DN65-DN80-DN100-DN150 |
| 货号:DN150-DN200-DN250-DN300-DN350 | 种类:升降式止回阀 | 结构形式:升降式 |
| 公称通径:DN25-DN600mm | 适用介质:空气 | 形态:旋转式 |
| 压力环境:4.0MPA | 标准:国标 | 流动方向:单向 |
| 驱动方式:水力控制 | 工作温度:常温 | 类型(通道位置):二通式 |
| 是否跨境货源:否 | 立式止回阀:H42W-16P | 法兰止回阀:H42W-16P |
| 不锈钢止回阀:H42W-16P | 国标止回阀:H42W-16P |
概述
H42立式止回阀严格按 API6D、GB/T12235 标准设计制造,本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。H42N立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。立式止回阀广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
应用规范
1、设计制造按12236—89
2、结构长度按SDV公司规定
3、法兰型式及尺寸JB/T79 94
4、阀门检查和试验按API STD 598
结构示意图
主要连接尺寸及重量
公称压力PN16(1.6MPa) | ||||
公称通径 | 结构长度 | 法兰外径 | 螺栓 | 重量 |
DN(mm) | H(mm) | D(mm) | Z-d | (kg) |
DN15 | 105 | 95 | 4-14 | - |
DN20 | 105 | 105 | 4-14 | - |
DN25 | 105 | 115 | 4-14 | - |
DN32 | 150 | 135 | 4-18 | - |
DN40 | 160 | 145 | 4-18 | - |
DN50 | 170 | 160 | 4-18 | 7.9 |
DN65 | 180 | 180 | 4-18 | 11 |
DN80 | 200 | 195 | 8-18 | 12 |
DN100 | 210 | 215 | 8-18 | 19.5 |
DN125 | 275 | 245 | 8-18 | 36 |
DN150 | 300 | 280 | 8-23 | 47 |
DN200 | 380 | 335 | 12-23 | 65 |
