压器和霍尔效应技术，提供了从DC直到100MHz的宽带宽测量功能，支持zui低1毫安，zui高几千安（在使用CT4电流变压

时）的电流。在连接到带有TEKPROBETM II或TekConnect?接口的泰克示波器上时，可以简单、方便地完成电流测量和

计算。

    通过TDSPWR2功率测量等附加软件，可以提供额外的测量能力。借助这些测量能力，电流测量变得*的简

便。


满足当前的AC/DC电流测量应用需求

    TCPA300放大器在与TCP312、TCP305或TCP303探头一起使用时，提供了广泛的电流测量功能，填补了低电平毫安测

量与超高电流电平之间的空白。这三种探头提供30A、50A和150A的连续DC电流测量功能。对更高的电流水平，带有

TCP404XL电流探头的TCPA400放大器可以测量500A的连续DC电流和750A的连续DC电流，但其额定值会随着占空比上升而

下降。


  带TCPA300的TCP312实现了频率更高的性能，它提供了超过100MHz的带宽和30A DC的zui大电流。测量误差和手动计

算一去不返了

    通过这一系列新的电流测量工具，我们为泰克系列示波器的用户提供了自动控制及屏幕标度和单位。TDS系列示波

器提供了屏幕上标度和单位。状态LED迅速显示TCP300/400系列的工作状态及可能在过去导致测量误差的潜在错误条

件。

    TCP300/TCP400电流测量系统无缝地与TDS系列示波器和TDSPWR2软件包集成起来，可以为您容易地完成这些耗时的

功率测量和计算工作。

    通过把示波器上的测得输出电压乘以TCPA300/TCPA400系列量程设定值，即使非TEKPROBE系统也可以使用TCPA300/

TCPA400系列进行适当的电流测量。

主要特点和优点

AC/DC测量功能

DC-100MHz电流探头放大器（TCPA300）使用

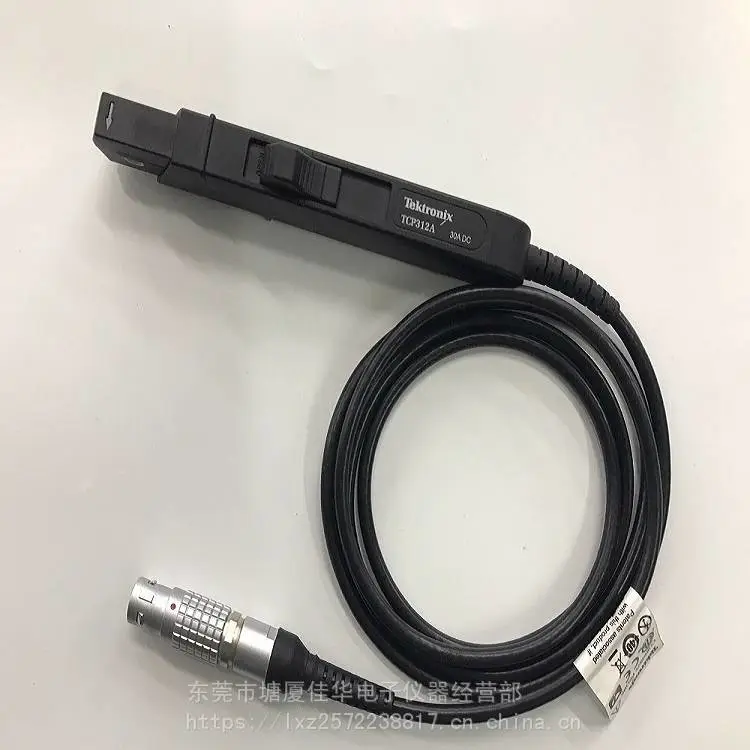

TCP312—DC-100MHz，10A/V量程：30A（DC连续），21.2A（RMS正弦曲线），峰值脉冲50A

         1A/V量程： ***（DC连续），3.***（RMS正弦曲线），峰值脉冲50A

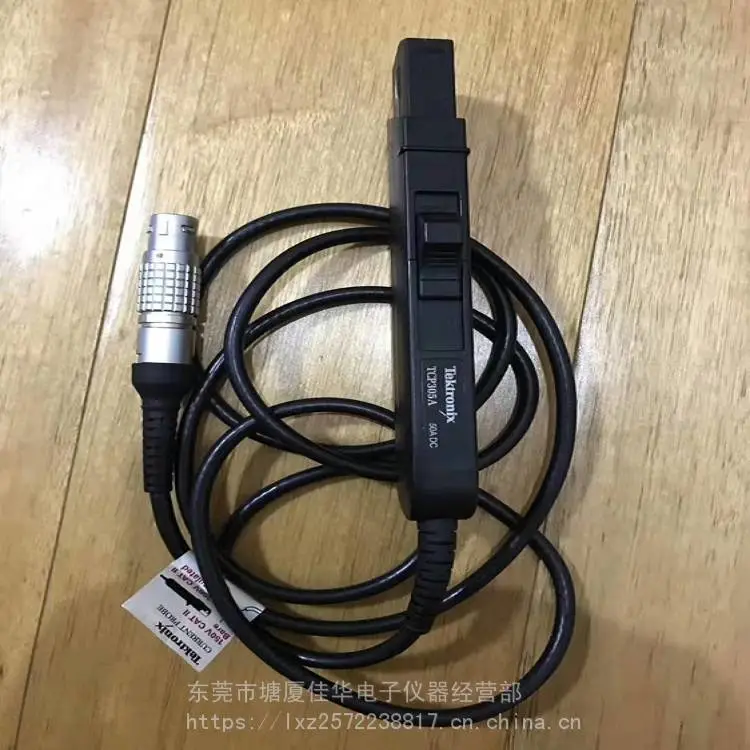

TCP305—DC-50MHz，10A/V量程：50A（DC连续），35.4A（RMS正弦曲线），峰值脉冲50A

         ***/V量程： 2***（DC连续），17.7A（RMS正弦曲线），峰值脉冲50A

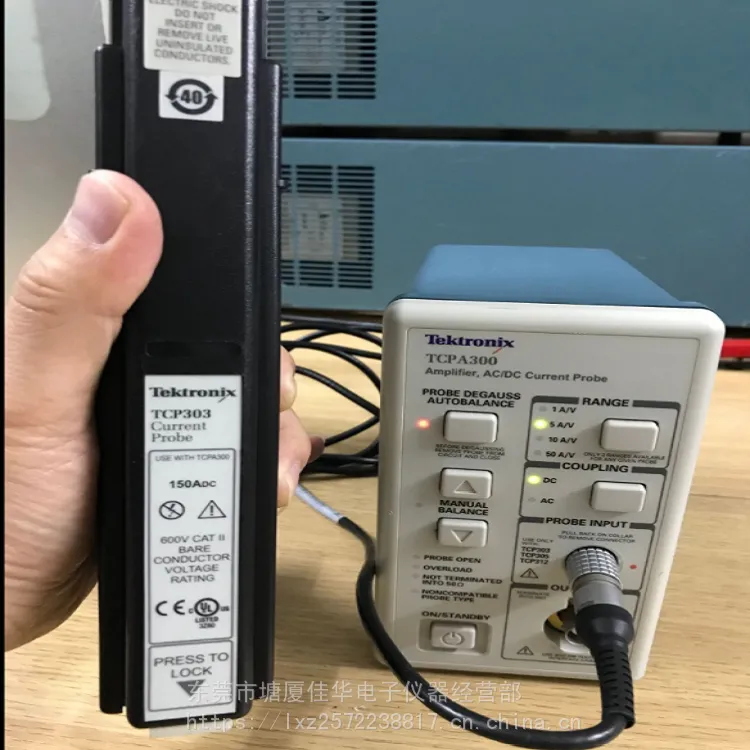

TCP303—DC-15MHz，50A/V量程：150A（DC连续），150A（RMS正弦曲线），峰值脉冲500A

         ***/V量程： 2***（DC连续），17.7A（RMS正弦曲线），峰值脉冲500A

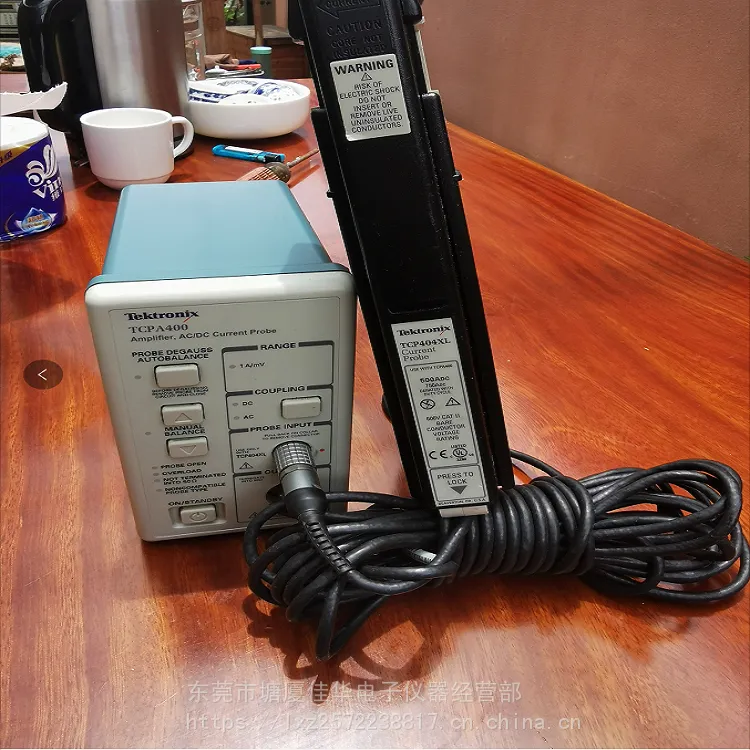

DC-50MHz电流探头放大器（TCPA400）使用

TCP404XL—DC-2MHz，1A/mV量程：750A*1（500A DC连续），500A（RMS正弦曲线），

           峰值脉冲750A

直接定标和单位*2—通过消除手动计算，示波器屏幕上的读数减少了测量误差

AC/DC输入耦合

低插入阻抗，降低了被测器件的负载

小型机械包装—减少占用的桌面空间、贮存和处理更容易

分芯结构，可以简便地连接电路

状态指示灯通知潜在的错误条件降低了DC漂移和噪声

经过认证，可以用于美国、加拿大和欧洲。

应用

针对以下应用的设计和分析：

—电源供应

—半导体器件

—逆电器/变电器

—电子镇流器

—工控/消费电子

—移动通信（，卫星，直放站）

—发动机驱动装置

—交通运输系统（电动车辆，电动火车，机车，航空电子设备）

*1额定值随着占空比下降。

*2要求TDS TEKPROBE示波器或带有TCA-BNC的TekConnect示波器。
