全世界活动坝-液压升降坝在中国诞生！其***性是对传统活动坝的一种质的突破。表现在以下几个方面：

一、成本低

　　液压升降坝总体成本比同等规格的水闸、橡胶坝、钢坝闸低。

　　二、液压升降坝结构坚固可靠，使用寿命长。

　　液压升降坝的力学结构、运行方式合理。升起坝面后，形成一个稳定的支撑墩坝结构，一个固定的三角支撑，力学结构，抗洪　　水冲击的能力***。坝面向下游倾斜15度，水的流态明确，北方冬季结冰不会对它造成损坏，使用寿命长。

　　三、液压升降坝的泄洪能力***

　　活动坝面放倒后，只高出基础20厘米左右，达到无坝一样的泄洪效果。因此，即使是千年一遇的特大洪水，也不会对它造成损坏。行洪过水、冲砂、排漂浮物效果都好。无论河道多款，都无需在河中设置隔墩，活动坝面放倒后，在汛期，河面上看不见任何建筑物，既不影响防洪，也不影响航运。

　　四、 液压升降坝自动化程度高。

　　采用浮标开关控制，操作液压系统，达到无人管理，根据洪水涨落，实现活动坝面的自动升降。也可进行电脑，实现一控多管。

　　五、 密封止水效果好，维护管理费用低。

　　液压升降坝的密封止水有重要创新，可以做到基本不漏，部件经久耐用，更换容易，费用不大。

　　六、坝形美观，人造瀑布。

　　坝体可以采用弧形设计。坝面可喷色彩、文字、图案。活动坝面高度可随意调节，演示。上游有漂浮物时，只要操控一下液压系统，即可轻松地冲掉，使河水清澈。上游水量较大时形成瀑布景观和水帘长廊奇观，可供游人观赏。一个通过人工操作，就可以任意升降演示的活动坝体，使人造瀑布产生花样动感（可以称谓：舞蹈瀑布），完全可作为一个新的旅游景点，一个世界***的高科技景点，对游客肯定具有吸引力。

液压坝是拦截江河渠道水流以抬高水位或调节流量的挡水建筑物。可形成水库，抬高水位、调节径流、集中水头，用于防洪、供水、灌溉、水力发电、改善航运等。

（1）闸门与墙面结合处贴大理石，垂直度要求±3，平整度+1.5mm.

（2）埋件安装前，门槽中的模板等杂物需清理干净，一、二期混凝土接合面应全部凿毛。

（3）该埋件采用二期砼强度不低于C24，一期砼和二期砼的连接插筋为φ16。

（4）埋件在安装前应对运输。堆放过程中产生的缺损、变形修补合格后，方准许安装。

（5）各埋件连接处焊后必须磨平，要求密封，表面平整。

（6）埋件埋设时应进行锚固，锚固筋φ16，其数量不少于插筋数的75％，锚固形式应根据现场实际情况确定，搭接施焊长度不小于50mm，且进行位置校正合格后方可浇注二期砼。

（7）闸门埋件安装的允许误差与偏差应符合规范水利水电工程启闭机制造、安装及验收规范》（DL/T5019-94）规定，并满足工程使用要求。

（8）液压启闭机油缸支承座的安装偏差应符合施工图纸的规定。若施工图纸未规定时，油缸支承中心点坐标偏差不大于±2mm；高程偏差不大于±5mm；双吊点液压启闭机的两支承面或支承中心点相对高差不超过±0.5mm。

液压坝的优势

1、 液压升降坝坝体跨度大，结构简单，易于建造。

2、 液压升降坝液压系统操作灵活，可采用手动开关控制。

3、 液压升降坝低水头水力条件优越。该坝可基本保持原河床，可畅泄洪水、上游堆积泥沙、卵石和漂浮物而不阻水。与传统水闸及类似的橡胶坝相比，过流能力大，泄流量大。特别适用于橡胶坝不宜建造的多砂、多石、多树、多竹和地区的河流。可以调节坝高溢流，可控制上游水位和泄流量。

4、 液压升降坝施工简单，施工工期短，和传统水闸相比，减少了闸墩、大量金属结构埋件及闸门启闭设备，但是混凝土工程量复杂，初期投资节约设备资金，后续维护费用较高。

5、 液压升降坝属于低水头挡水建筑物，广泛使用于水利灌溉，城市美化环境等方面可形成宽阔的水面。

1、投资

坝面采用钢筋混凝土结构，基础上部的宽度只要求与活动坝高度相等，同时液压系统较为复杂，因此，工程坝面部分成本较低。总成本只有同等规格的气盾挡水闸约十分之一。

2、适用范围

活动拦水高度一般在3米左右，宽度受液压管路压力损失影响不易超过50m。一般平缓、淤积不严重，沉降小地质条件的河床都行；基本不受漂浮物影响；放坝比较快速。

3、结构坚固可靠，抗洪水冲击能力强

该坝坝面升起后，形成稳定的支撑墩坝结构，力学结构科学。不在河中设置支撑墩等任何阻水物体，活动坝面放倒后，坝体只高出原坝顶500毫米。排漂浮物效果较好。

4、维护管理费用较橡胶坝低

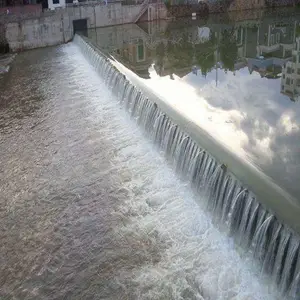

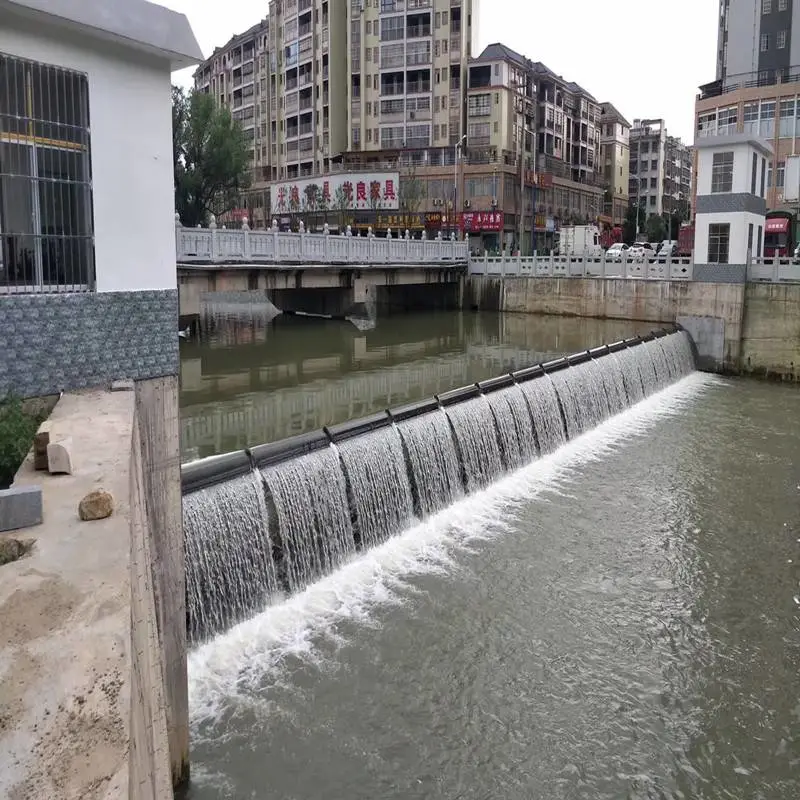

5、人造瀑布

坝体弧形设计（坝高5米以下采用钢筋混凝土坝面，5米以上没有工程实践），上游水量较大时形成瀑布景观。

工作原理

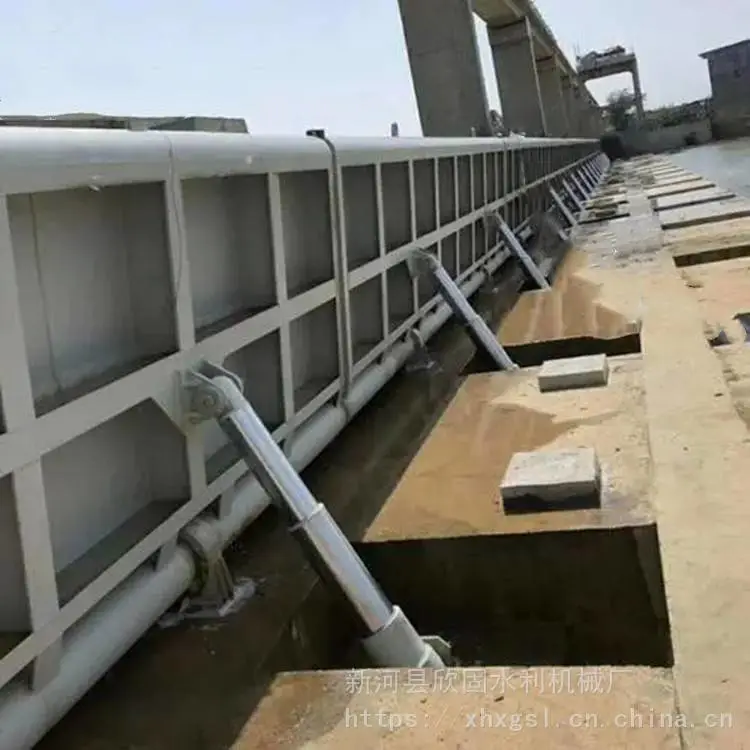

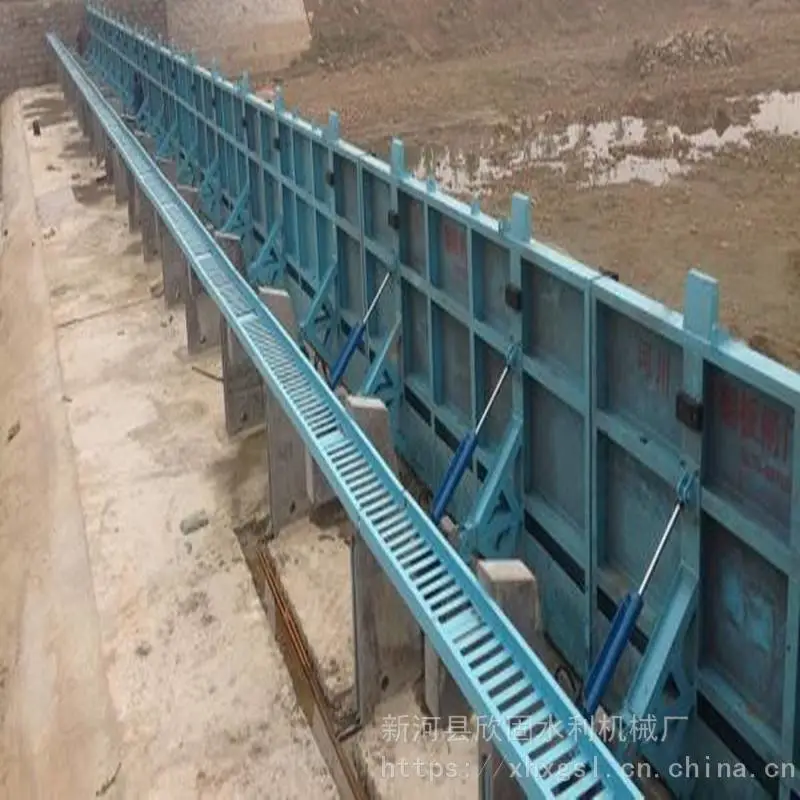

一、采用一排液压缸直顶以底部为轴的活动拦水坝面的背部，实现升坝拦水，降坝行洪的目的。

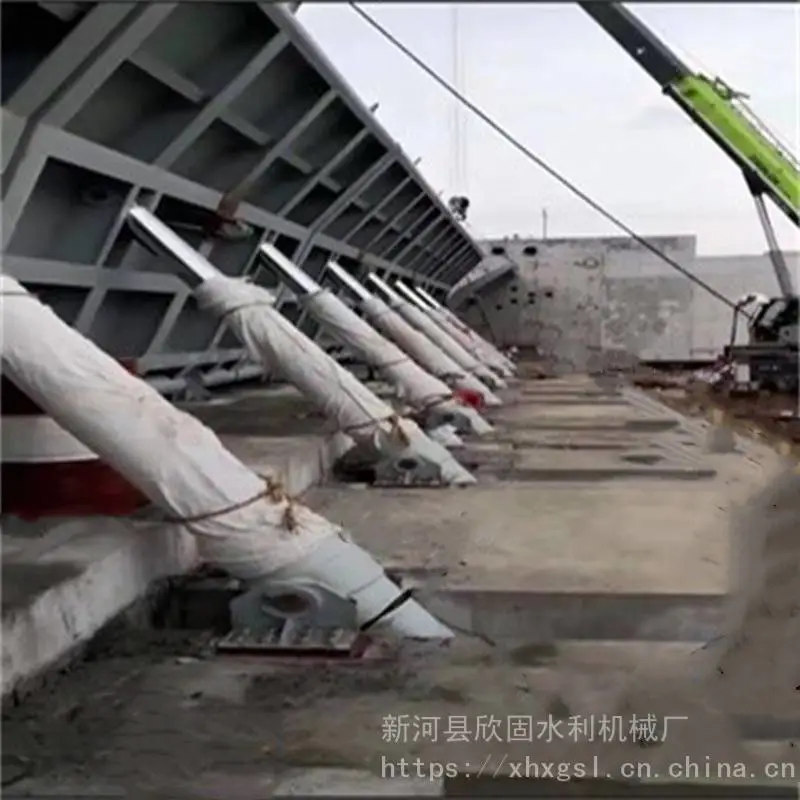

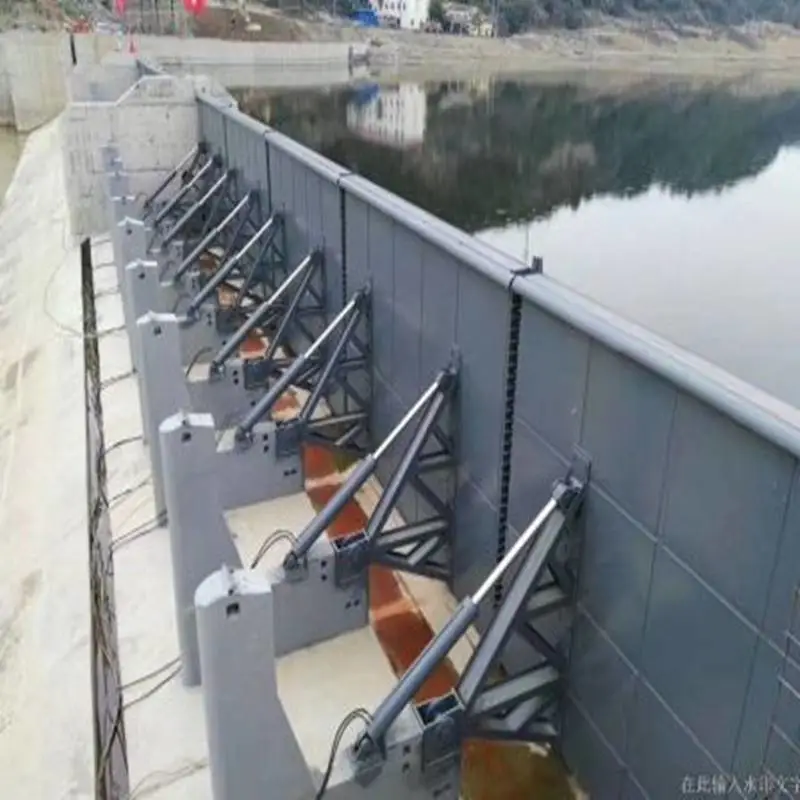

二、采用一排滑动支撑杆支撑活动坝面的背面(注：工程照片上采用的是H形活动双杆支撑，以后工程都采用滑动单杆支撑更牢固)，构成稳定的支撑墩坝。

三、采用联动钢铰线带动定位销，形成支撑墩坝固定和活动的相互交换，达到固定拦水，活动降坝的目的。

四、采用浮标开关，控制操作液压系统，达到无人管理，根据洪水涨落，实现活动坝面的自动升降。
