RSTO5-TV

 舍弗勒INA支撑型滚轮RSTO5-TV

RSTO6-TV    10    19    9,8
RSTO8-TV    12    24    9,8
RSTO10    14    30    11,8
RSTO12    16    32    11,8
RSTO15    20    35    11,8
RSTO17    22    40    15,8
RSTO20    25    47    15,8
RSTO25    30    52    15,8
RSTO30    38    62    19,8
RSTO35    42    72    19,8
RSTO40    50    80    19,8
RSTO45    55    85    19,8
RSTO50    60    90    19,8


STO
支撑型滚轮

无轴向引导，外圈无挡边

STO6-TV    6    19    10
STO8-TV    8    24    10
STO10    10    30    12
STO12    12    32    12
STO15    15    35    12
STO17    17    40    16
STO20    20    47    16
STO25    25    52    16
STO30    30    62    20
STO35    35    72    20
STO40    40    80    20
STO45    45    85    20
STO50    50    90    20


RNA22..-2RSR
支撑型滚轮

无轴向引导，两侧唇密封

RNA22/6-2RSR    10    19    11,8
RNA22/8-2RSR    12    24    11,8
RNA2200-2RSR    14    30    13,8
RNA2201-2RSR    16    32    13,8
RNA2202-2RSR    20    35    13,8
RNA2203-2RSR    22    40    15,8
RNA2204-2RSR    25    47    17,8
RNA2205-2RSR    30    52    17,8
RNA2206-2RSR    35    62    19,8
RNA2207-2RSR    42    72    22,7
RNA2208-2RSR    48    80    22,7


NA22..-2RSR
支撑型滚轮

无轴向引导，两侧唇密封

NA22/6-2RSR    6    19    12
NA22/8-2RSR    8    24    12
NA2200-2RSR    10    30    14
NA2201-2RSR    12    32    14
NA2202-2RSR    15    35    14
NA2203-2RSR    17    40    16
NA2204-2RSR    20    47    18
NA2205-2RSR    25    52    18
NA2206-2RSR    30    62    20
NA2207-2RSR    35    72    23
NA2208-2RSR    40    80    23
NA2210-2RSR    50    90    23

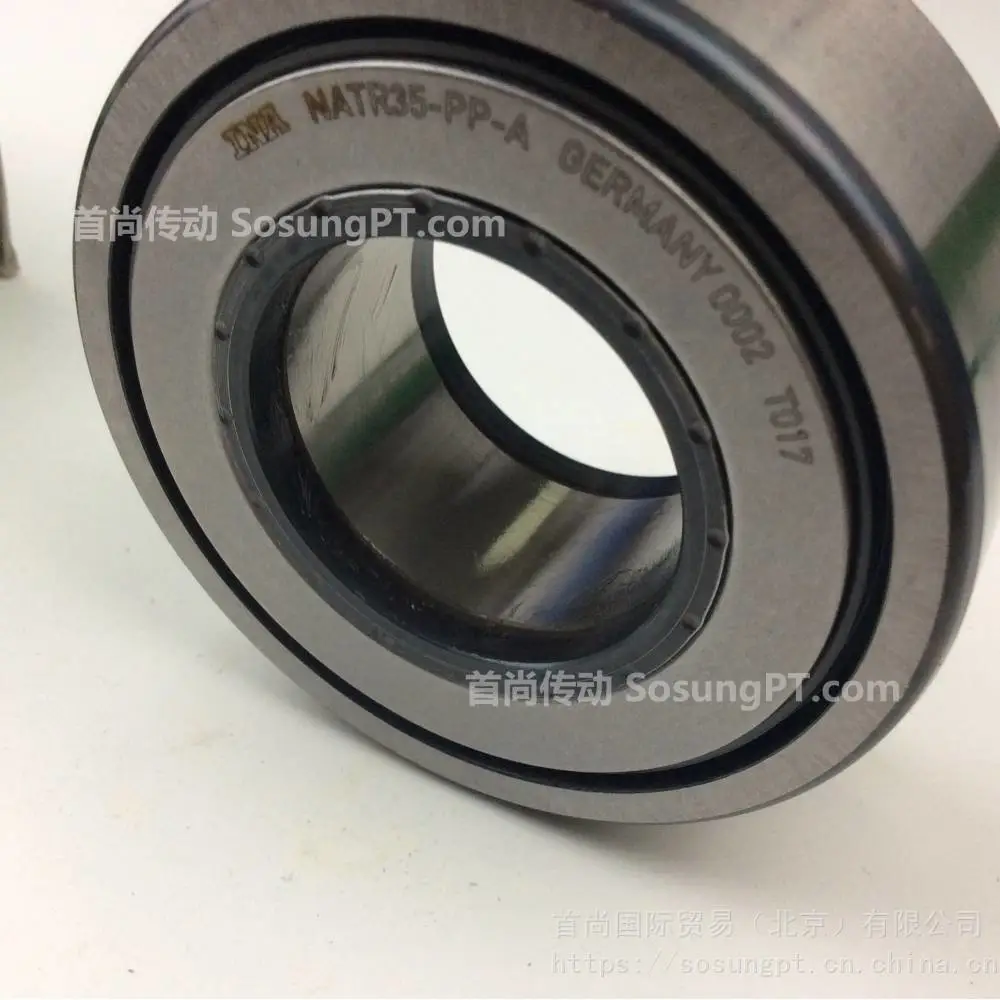

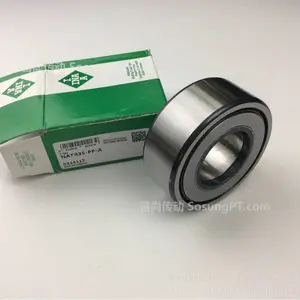

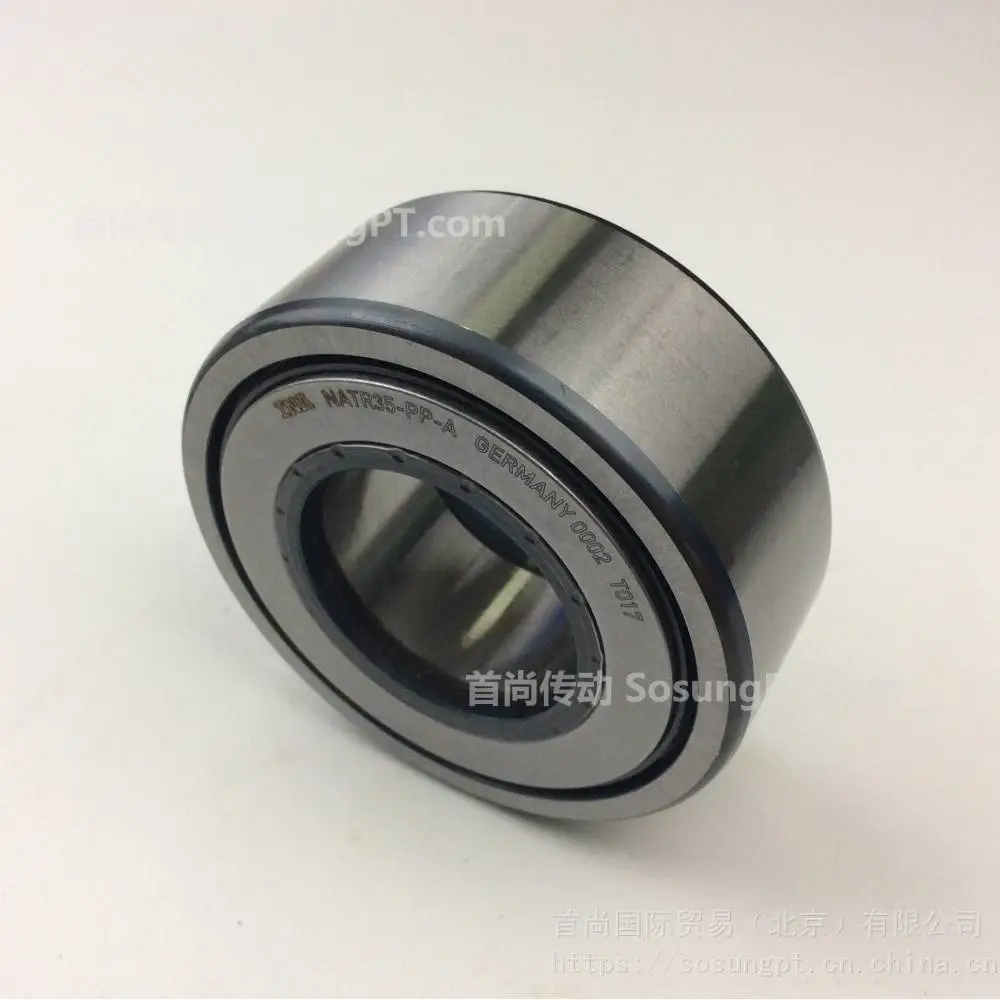

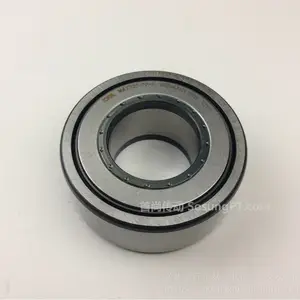

NATR..-PP
支撑型滚轮

轴向引导，两侧用推力滑动垫圈

NATR5-PP    5    16    12
NATR6-PP    6    19    12
NATR8-PP    8    24    15
NATR10-PP    10    30    15
NATR12-PP    12    32    15
NATR15-PP    15    35    19
NATR17-PP    17    40    21
NATR20-PP    20    47    25
NATR25-PP    25    52    25
NATR30-PP    30    62    29
NATR35-PP    35    72    29
NATR40-PP    40    80    32
NATR50-PP    50    90    32



NATV..-PP
支撑型滚轮

满装滚针，轴向引导，两侧用推力滑动垫圈

NATV5-PP    5    16    12
NATV6-PP    6    19    12
NATV8-PP    8    24    15
NATV10-PP    10    30    15
NATV12-PP    12    32    15
NATV15-PP    15    35    19
NATV17-PP    17    40    21
NATV20-PP    20    47    25
NATV25-PP    25    52    25
NATV30-PP    30    62    29
NATV35-PP    35    72    29
NATV40-PP    40    80    32
NATV50-PP    50    90    32



NATR
支撑型滚轮

轴向引导，两侧间隙密封

NATR5    5    16    12
NATR6    6    19    12
NATR8    8    24    15
NATR10    10    30    15
NATR12    12    32    15
NATR15    15    35    19
NATR17    17    40    21
NATR20    20    47    25
NATR25    25    52    25
NATR30    30    62    29


NATV
支撑型滚轮

满装滚针，轴向引导，两侧间隙密封


NATV5    5    16    12
NATV6    6    19    12
NATV8    8    24    15
NATV10    10    30    15
NATV12    12    32    15
NATV15    15    35    19
NATV17    17    40    21
NATV20    20    47    25
NATV25    25    52    25
NATV30    30    62    29

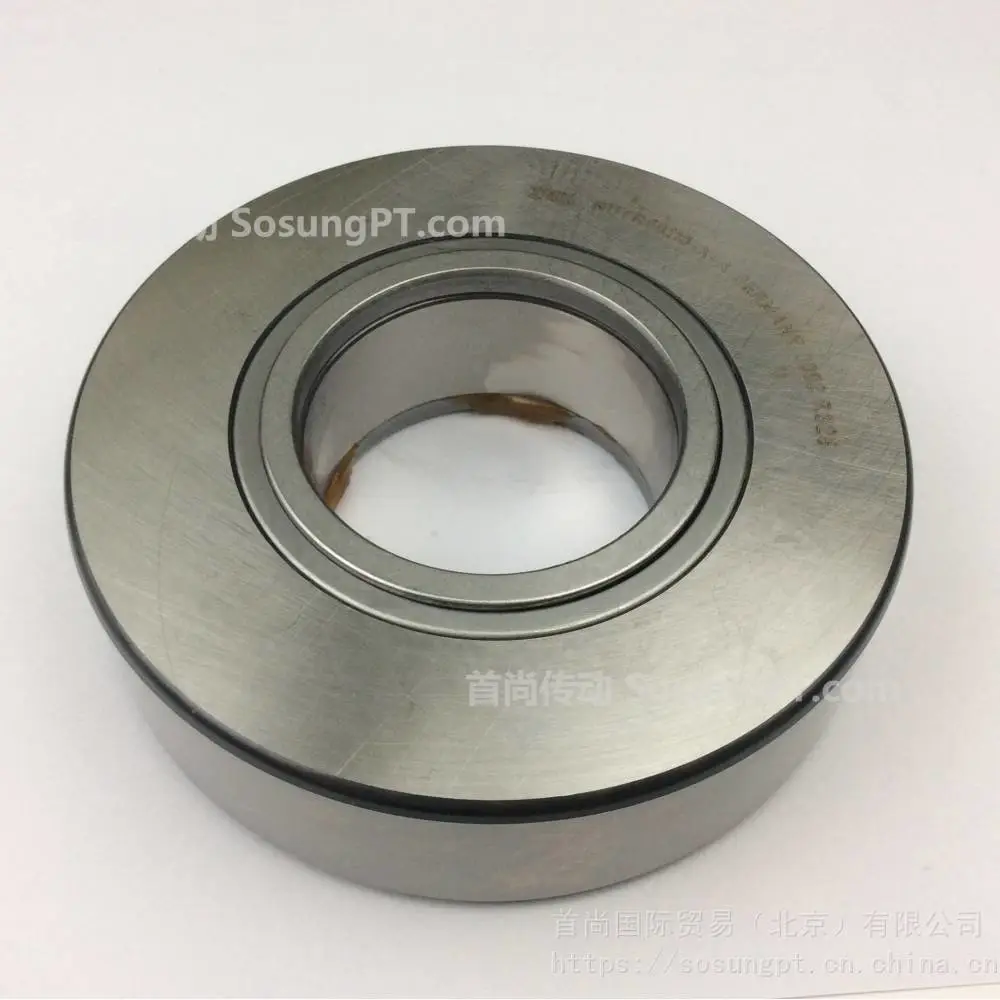

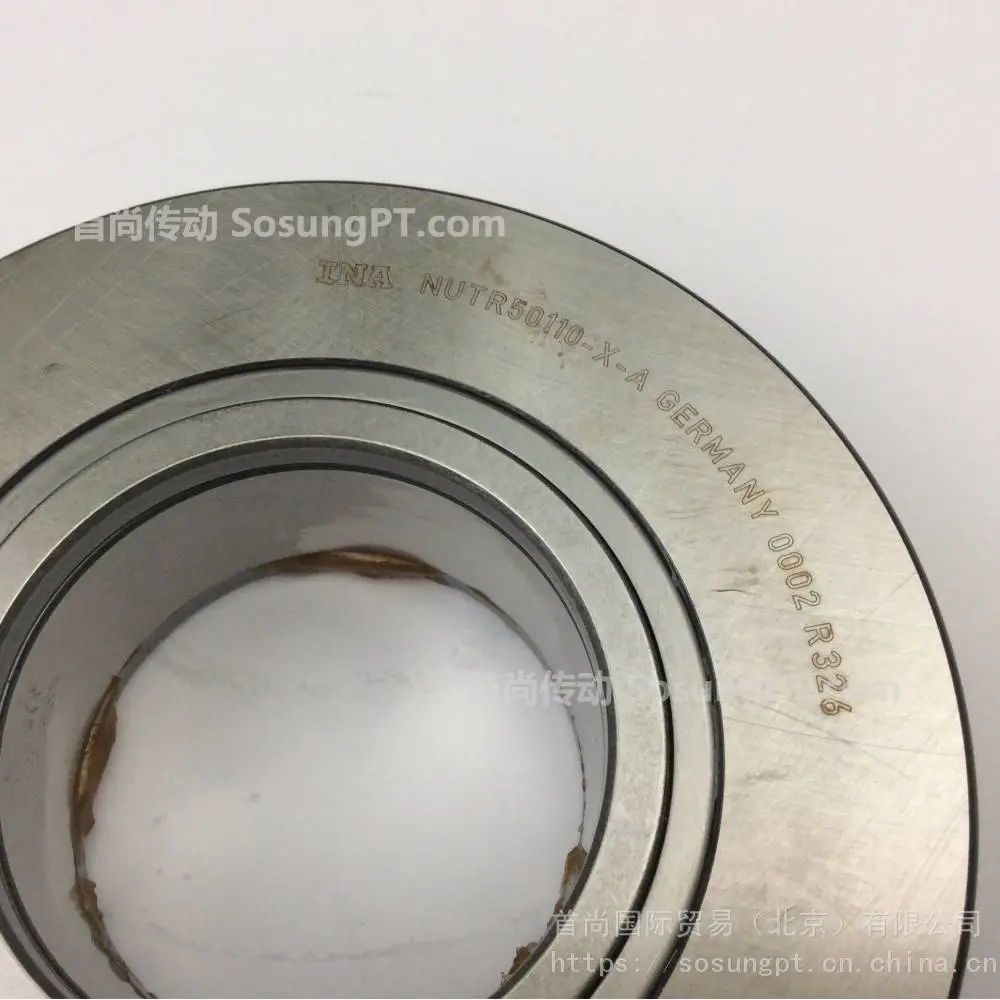

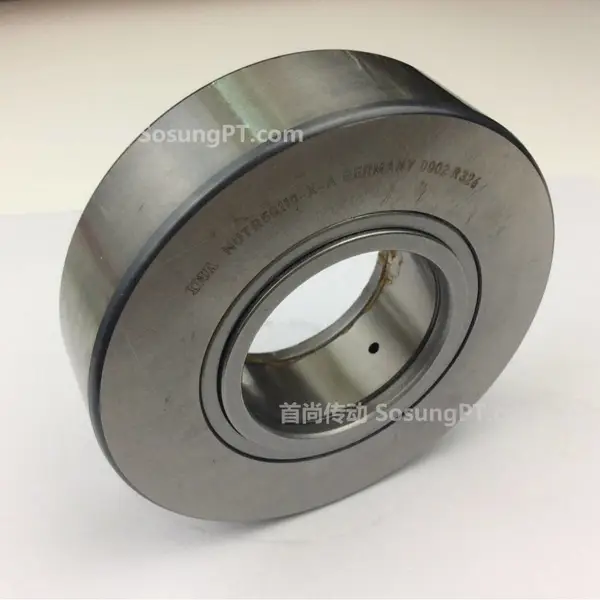

NUTR
支撑型滚轮

满装滚子，轴向引导，两侧迷宫密封


NUTR15    15    35    19
NUTR1542    15    42    19
NUTR17    17    40    21
NUTR1747    17    47    21
NUTR20    20    47    25
NUTR2052    20    52    25
NUTR25    25    52    25
NUTR2562    25    62    25
NUTR30    30    62    29
NUTR3072    30    72    29
NUTR35    35    72    29
NUTR3580    35    80    29
NUTR40    40    80    32
NUTR4090    40    90    32
NUTR45    45    85    32
NUTR45100    45    100    32
NUTR50    50    90    32
NUTR50110    50    110    32


PWTR..-2RS
支撑型滚轮

满装滚子，轴向引导，两侧唇密封

PWTR15-2RS-XL    15    35    19
PWTR1542-2RS-XL    15    42    19
PWTR17-2RS-XL    17    40    21
PWTR1747-2RS-XL    17    47    21
PWTR20-2RS-XL    20    47    25
PWTR2052-2RS-XL    20    52    25
PWTR25-2RS-XL    25    52    25
PWTR2562-2RS-XL    25    62    25
PWTR30-2RS-XL    30    62    29
PWTR3072-2RS-XL    30    72    29
PWTR35-2RS-XL    35    72    29
PWTR3580-2RS-XL    35    80    29
PWTR40-2RS-XL    40    80    32
PWTR4090-2RS-XL    40    90    32
PWTR45-2RS-XL    45    85    32
PWTR45100-2RS-XL    45    100    32
PWTR50-2RS-XL    50    90    32
PWTR50110-2RS-XL    50    110    32


PWTR..-2RS-RR
支撑型滚轮

满装圆柱滚子组件，带轴向引导，两侧唇密封，带 Corrotect 涂层

PWTR15-2RS-RR-XL    15    35    19
PWTR1542-2RS-RR-XL    15    42    19
PWTR17-2RS-RR-XL    17    40    21
PWTR1747-2RS-RR-XL    17    47    21
PWTR20-2RS-RR-XL    20    47    25
PWTR2052-2RS-RR-XL    20    52    25
PWTR25-2RS-RR-XL    25    52    25
PWTR2562-2RS-RR-XL    25    62    25
PWTR30-2RS-RR-XL    30    62    29
PWTR3072-2RS-RR-XL    30    72    29
PWTR35-2RS-RR-XL    35    72    29
PWTR3580-2RS-RR-XL    35    80    29
PWTR40-2RS-RR-XL    40    80    32
PWTR4090-2RS-RR-XL    40    90    32
PWTR45-2RS-RR-XL    45    85    32
PWTR45100-2RS-RR-XL    45    100    32
PWTR50-2RS-RR-XL    50    90    32
PWTR50110-2RS-RR-XL    50    110    32

NNTR..-2ZL
支撑型滚轮

满装滚子，轴向引导，中档边，两侧带迷宫式密封盖


NNTR50X130X65-2ZL    50    130    65
NNTR55X140X70-2ZL    55    140    70
NNTR60X150X75-2ZL    60    150    75
NNTR65X160X75-2ZL    65    160    75
NNTR70X180X85-2ZL    70    180    85
NNTR80X200X90-2ZL    80    200    90
NNTR90X220X100-2ZL    90    220    100
NNTR100X240X105-2ZL    100    240    105
NNTR110X260X115-2ZL    110    260    115

 舍弗勒INA支撑型滚轮RSTO5-TV

特性支承型滚轮是安装在轴或螺栓上的单列或双列轴承单元。它们由具有特定外表面形状的较厚外圈和滚针及保持架组件或满装滚针
或圆柱滚子组件组成。支承型滚轮可以承受较高的径向载荷和由于轻微的不对中和歪斜运行产生的轴向力；这种轴承适合用于凸轮传

动、床身轨道、输送设备等应用场合。这种轴承有带或不带内圈、双侧密封和开放式的类型。


具有冠状修形外表面的支承型滚轮在实际中应用广泛，因为要避免由于滚轮相对于支承轨道倾斜产生的边缘应力。外表面的曲率半径

是R = 500 mm。对于滚轮NNTR..-2ZL，半径如尺寸表所示。NATR..-PP、NATV..-PP、NUTR 和PWTR..-2RS 系列的外表面具有优化的INA

轮廓形状。具有这种曲率轮廓的支承型滚轮
■ 赫兹应力较低
■ 倾斜运行时的边缘应力较低
■ 支承轨道的磨损减小
■ 支承轨道的使用寿命延长。


支承型滚轮RSTO 和RNA22..-2RSR 没有内圈。它们特别紧凑，但是要求作为滚道的轴或螺栓表面经过硬化和磨削。RSTO 系列是可分离

的。也就是说外圈、滚针和保持架组件以及内圈可以彼此独立安装。
