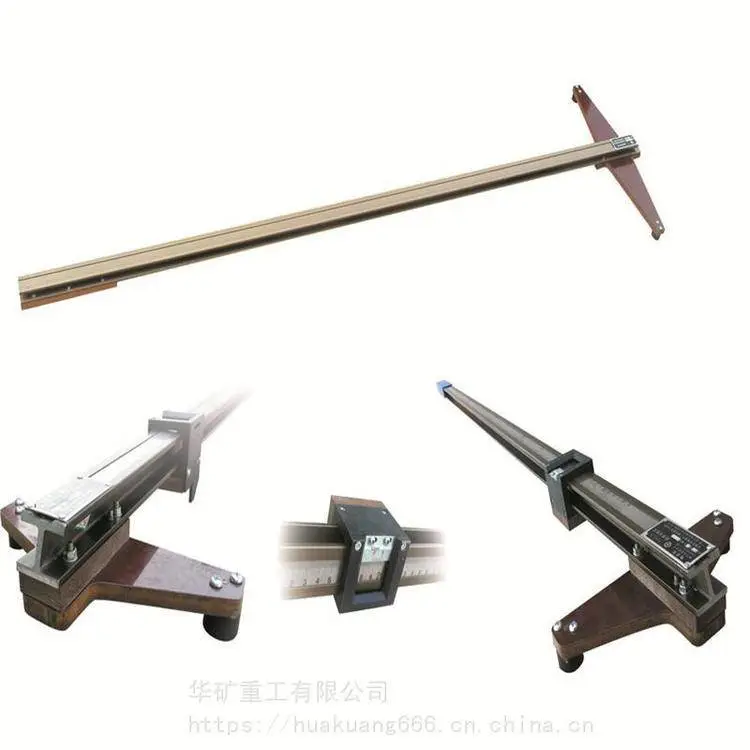

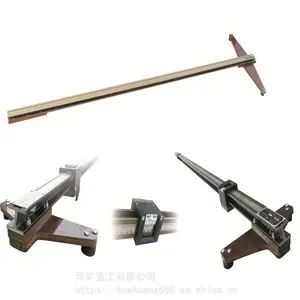

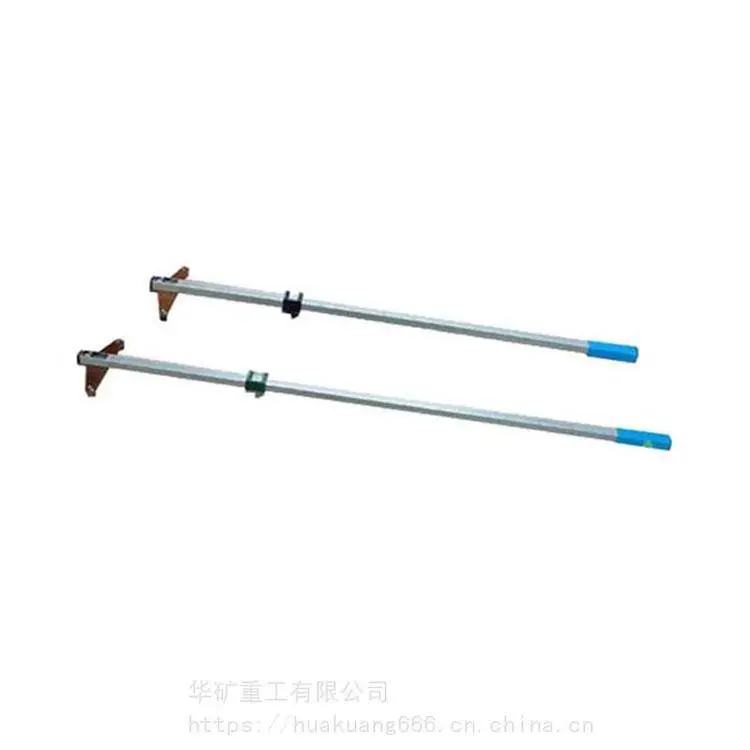

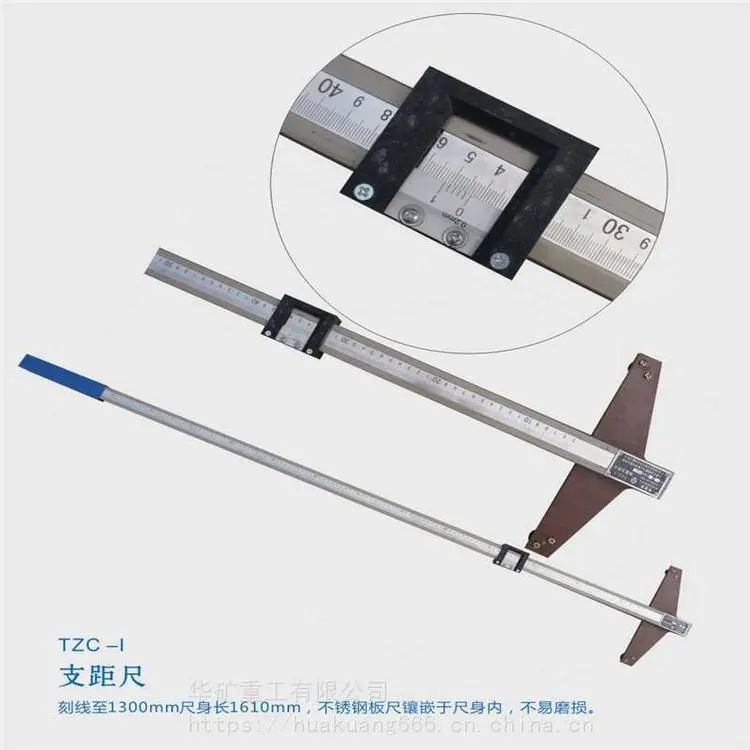

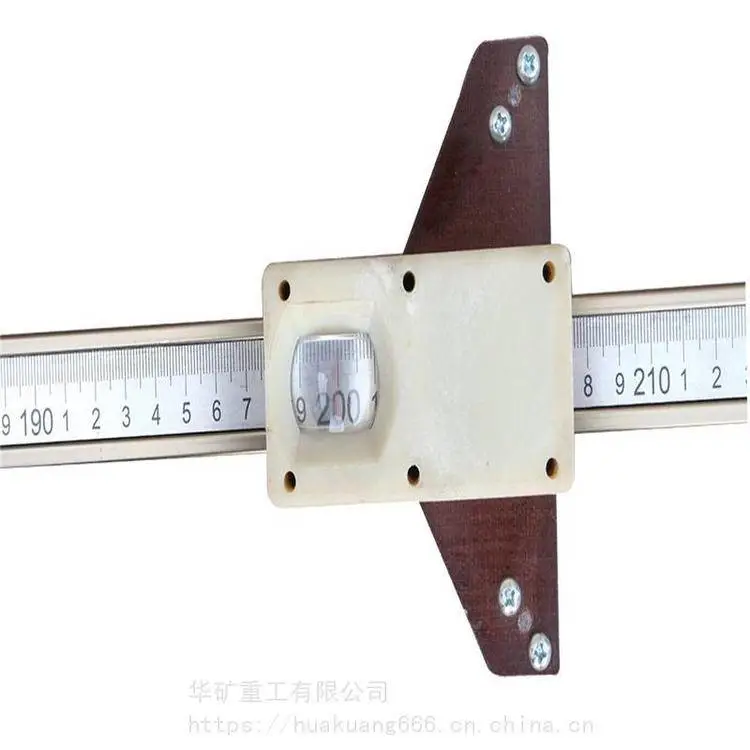

因原材料价格波动、型号、收货地址不同，具体报价请联系销售人员销售热线：18654773560轨道支距尺产品介绍支距尺涉及一种铁路检测装置，其结构由尺身、标度尺及尺身上的游框组成，尺身为双工形型材结构，呈方管形，在型材上下两边外沿带有向外延伸，在外沿内侧开有槽口，将其不锈钢标度尺插入在槽口内，然后在其端头用销钉固定，尺身中间装有游框，游框上固定有副尺，侧板，侧板上固定有调整螺栓，尺身端头装有十字板和测头，整个支距尺呈丁字形结构。支距尺结构简单、生产安装容易，特点不锈钢标度尺为在型材上方与尺身固定，精度高、经久耐用，标度尺不易磨换。支距尺主要有刻线长度1300mm和1400mm两种规格铁路支距尺，它包括有尺身和标度尺，其特征在于该支距尺尺身为双工形型材结构，型材为上下两边带有水平外沿延伸的方形管，在上边外沿延伸两边的内侧顺向开有槽口带有标度尺的不锈钢板顺着槽口放入，镶在支距尺的上面，在其外端以带有凸出的销钉固定，尺身里端垂直固定有十字板，十字板下面固定有测头，尺身中间装有滑动游框，尺身、标度尺和游框装在一起成一整体测距装置。轨道支距尺使用方法：测量支距时，将支距尺绝缘板搭在道岔的直股钢轨上，使两圆测头与直股钢轨工作边接触，移动游框，使压测板与导曲线接触，通过游标即可读出支距示值。轨道支距尺尺身基准面直线度检定方法：将支距尺游框拉向尾端(绝缘套端)刻线面朝下，支距尺尾端放在支距尺检定器端测板下方，此时即可检定基准面Ａ的直线度。轨道支距尺产品参数：支距测量范围：100～1400mm。支距示值误差：±0.2mm绝缘电阻：测头与测头之间，测头与压测板之间在 500V 电压下连续测试60s，绝缘电阻不少于 1MΩ。HK15
