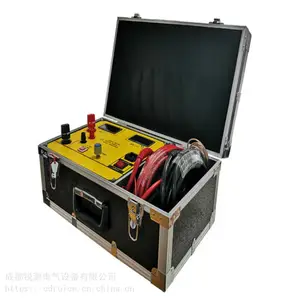

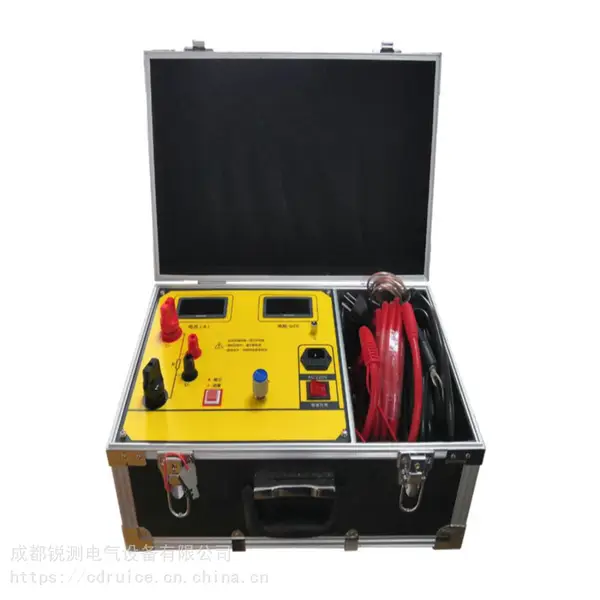

HL-100A双表头回路电阻测试仪

目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的回路电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定，以确保测量的准确度。

本测试仪是根据中华人民共和国***电力执行标准DL/T845.4-2004和GB50150-2006，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用***推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

用途

本测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

性能特点

1、大电流：采用***电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以***击穿开关触头氧化膜，得到良好的测试结果。

2、抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

3、使用寿命长：全部采用高精度电阻，***消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

4、携带方便：体积小、重量轻。

技术指标

测量范围：1～1999μΩ

分 辨 率：1μΩ

测试电流：DC 10A-105A

测量精度：0.5%

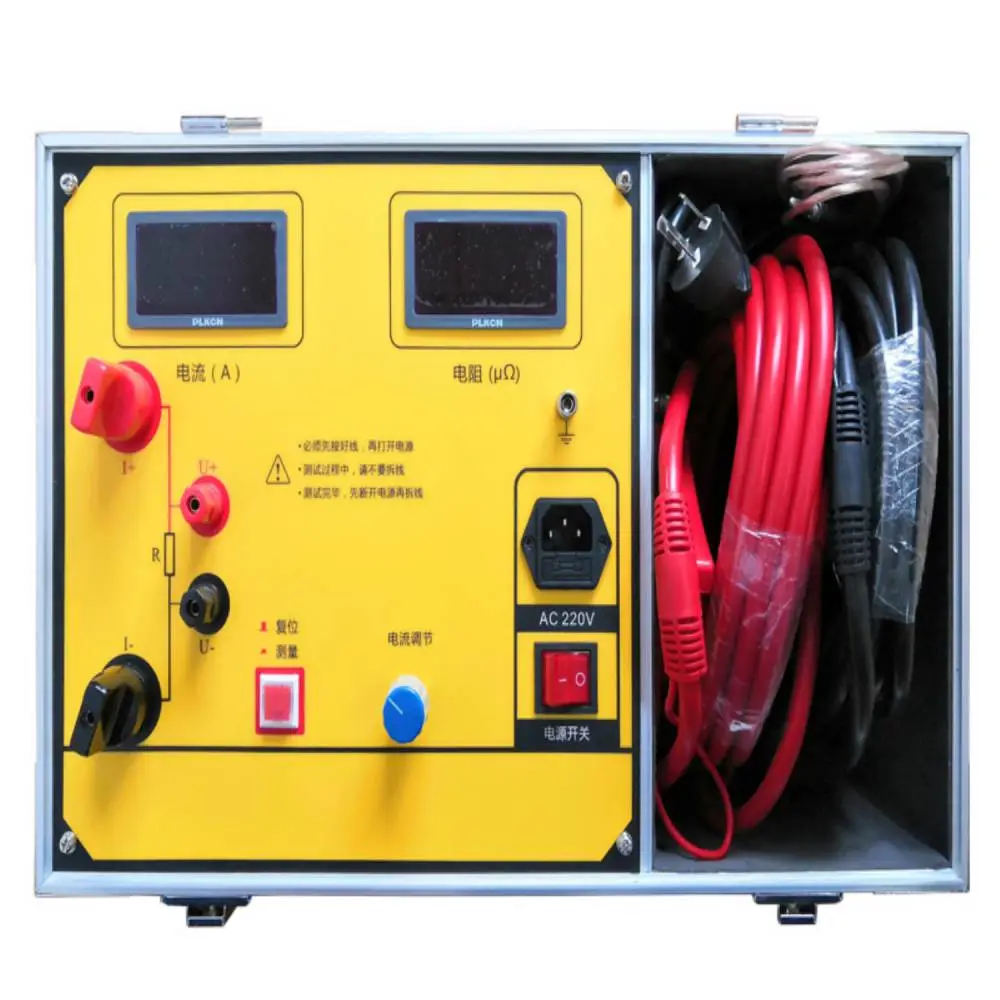

显示方式：电流 ：三位半LCD，

电阻 ：三位半LCD

工作电源：AC220V±10%  50Hz

工作环境：温度- 10℃～40℃，湿度：≤80 %RH

体    积：460×270×210 mm3

重    量：10kg

温馨提示：

本店供应产品图片、属性及价格仅供参考，详情请以实物为准！因产品批次，型号不同，价格不同，具体价格以最终报价为准，可以按客户要求加工定制。
