风发低压三相串联电抗器CKSG2.8/0.25-7电容器40KVAR配套

三相串联电抗器型号含义：

一、山东风发电器有限公司所售所有产品***质量，***性能；

二、购买前请核对技术参数，产品标准技术参数：

 电抗器相数：三相  频率：50HZ

系统电压：400V (如系统电压非常规请备注说明）

 匹配电容器额定电压：400V,450V,480V,525V等

本产品型号为标题标注CKSG系列产品

此型号电抗器其他技术参数请您咨询公司销售人员！

三、公司常规型号有库存，如需非标定做，交货周期一般在1-3个工作日，具体根据型号及数量来决定！

四、运输方式：由于电气产品较重，走快递费用高容易损坏，一般以物流为主（合作物流有德邦，大达，佳吉，以及其他物流专线等）。如需批量订购请联系销售人员修改物流费用，如需***运输公司，具体双方协商。

五、本公司产品质保一年，一年内产品有任何质量问题，无条件换新

六、客户订货前需提供基本参数

1、系统电压（如0.4KV,0.6KV等）

2、电容器额定容量及电容器额定电压

3.   现场测试谐波数据或者电抗率

串联电抗器型号含义：

接入串联电抗器，电容器 电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压
升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，
则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效
地抑制合闸涌流及操作过电压，有效地保护了电容器。

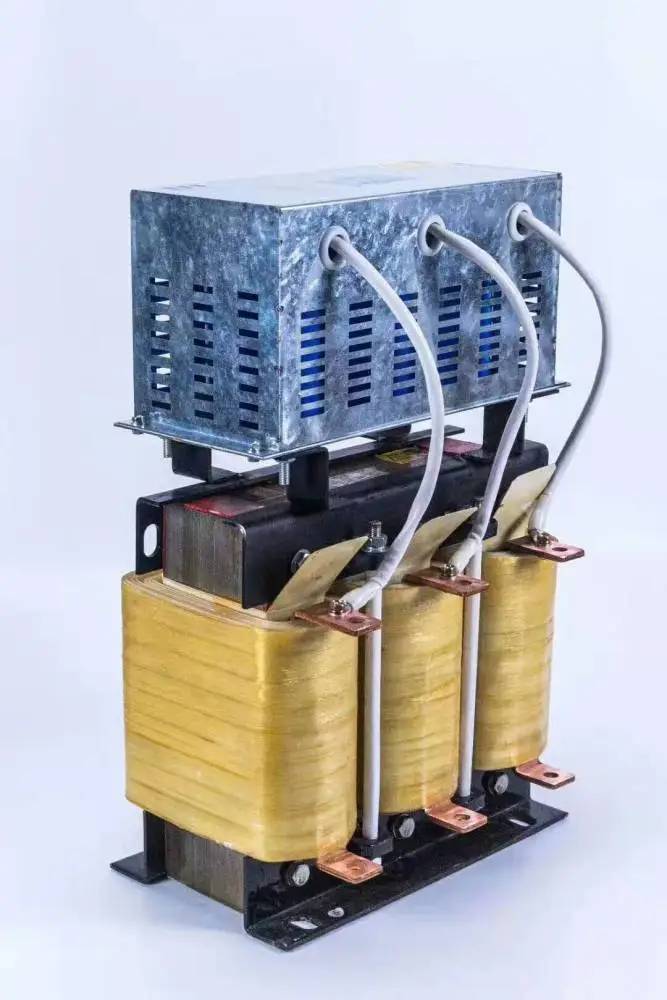

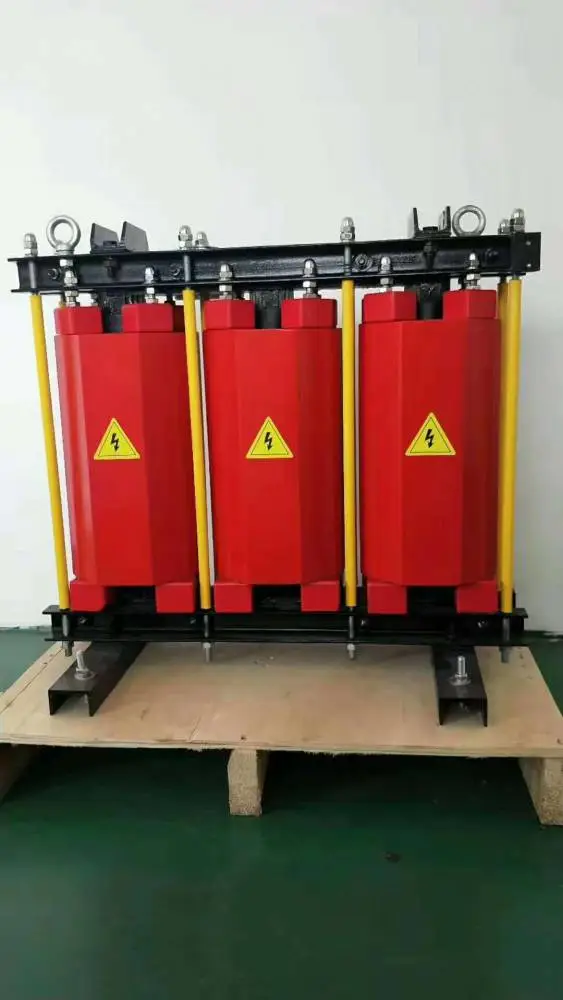

串联电抗器结构特点：
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布
板作间隔，以***电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有**的美感且有较好
的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，
使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，
可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有
较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器具有体积小、重量轻、外观美等优点。

串联电抗器使用环境条件：
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

串联电抗器性能参数：
1.可用于400V、450V、660V系统。
2.电抗率的种类：1%、6%、7%、12%
3.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
4.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
5.三相电抗器的任意两相电抗值之差不大于±3%。
