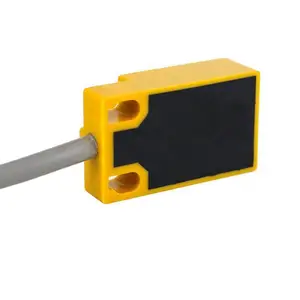

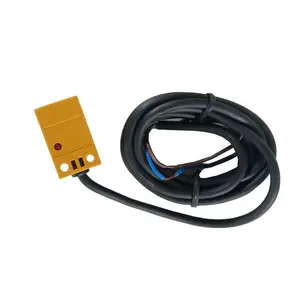

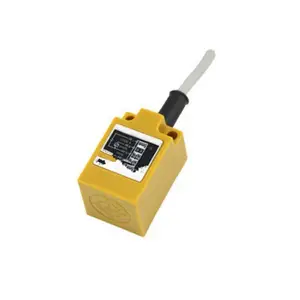

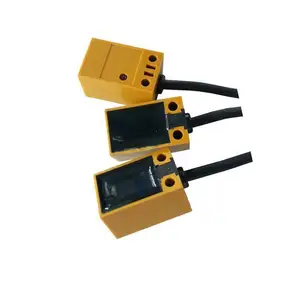

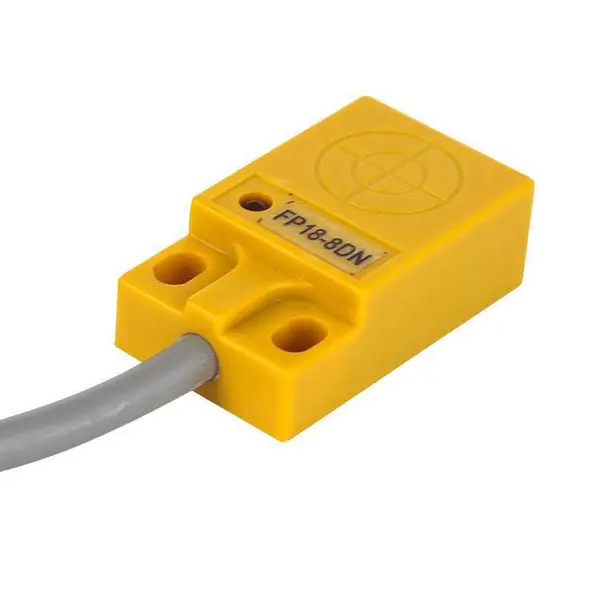

GX-F12BI-P-C5电感式接近传感器方形220V

什么是NPN型又什么是PNP型？

NPN型：

负载接法：负载接在输出端和负之间。

输出电平：当无感应时，输出电平，感应时，输出电平。

电流方向：负载电流注入开关（灌电流）

PNP型：

负载接法：负载接在电源正和输出之间。

输出电平：当无感应时，输出电平，感应时，输出电平。

电流方向：负载电流流出开关（拉电流）

GX-F12BI-P-C5电感式接近传感器方形220V

电感式接近开关常闭型（NC）与常开（NO）的区别：

一，常开（NO）是平常状态下信号输出线为断开状态，无信号输出，当感应到物体时才闭合，输出信号。

二，常闭（NC）是平常状态下信号输出线为闭合状态，持续信号输出，当感应到物体时才断开，关闭信号。

特点：

1：方形外壳结构，贴面安装，

2：电源性保护(直流)有输出短路保护。

3：突波吸收回路(交流)，有效防止突波损坏

4：结构坚固，适用各种环境。

GX-F12BI-P-C5电感式接近传感器方形220V

接线

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，***时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书体接线

GX-F12BI-P-C5电感式接近传感器方形220V

结构形式：

接近开关按其外型形状可分为圆柱型、方型、沟型、穿孔（贯通）型和分离型。园柱型比方安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测装置等。
