供配电演示模型

1、 规格尺寸：供配电演示模型6200*2000×1700（含台座700MM高），其他系统设备按比例加工；品牌:湖南中浩模型

2、 参数说明：供配电演示的原理、数据、结构等全面解析系统。系统的设备：（包括设备主要部件），全部按照原尺寸进行缩放建模。

3、模型功能及原理展示：

1）模型整体采取微缩、结构分色、系统全面、内容准确反映由10kV配电房内装有燃油发电机系统、电力变压器系统、高低压成套配电装置系统等系统组成；整体比例、色彩、内容、功能模拟使人具有“身临其境”的震撼感觉；

3、模型材质：采用亚克力、珠光玻璃、工程塑料、ABS板材、不锈钢、铝合金等模型专用材料。

4、模型组成部分：10kV配电房内装有燃油发电机系统、电力变压器系统、高低压成套配电装置系统等组成。

5、模型各系统主要技术参数要求：

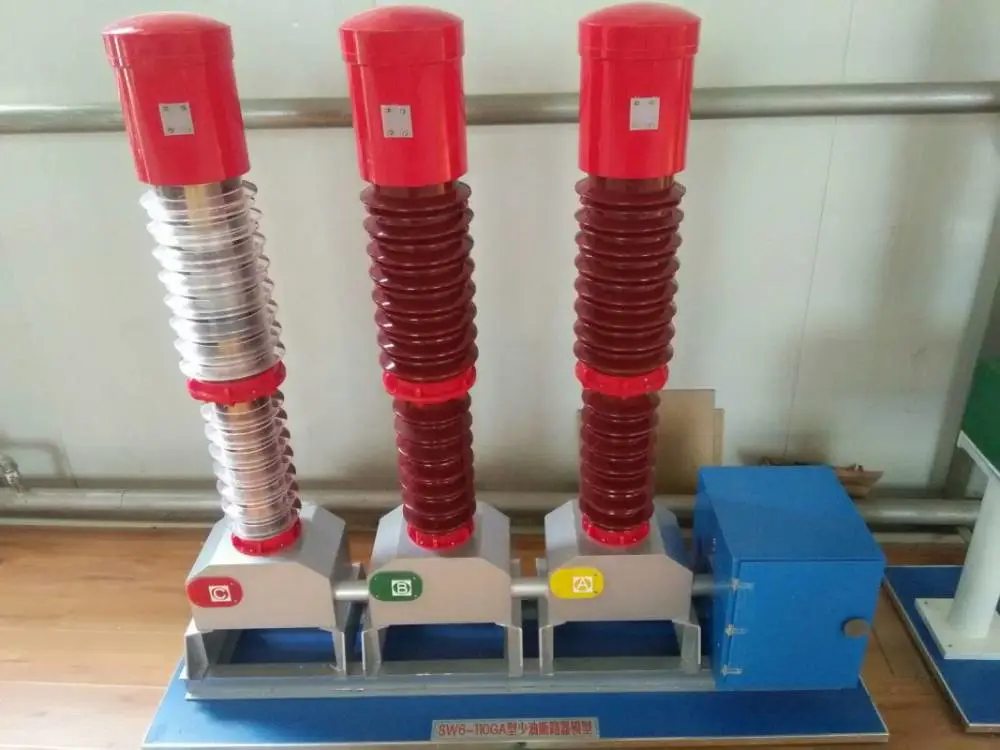

（1）电网供配电系统按10KV单母线分段布置方式制作，尽量反映比较典型的接线方式，装置中包括比较典型的、常用的高压电器设备：断路器按真空小车式、SF₆式两种形式制作；变压器采用干式变压器模型（其中一相1/4剖视构造；）；电压、电流互感器；避雷器等；

（2）一种型号的高压电器设备，做出一侧透明，其余三侧喷漆上色能反映内部结构，可以操作的模型，便于现场培训，其余的设备做出外形；

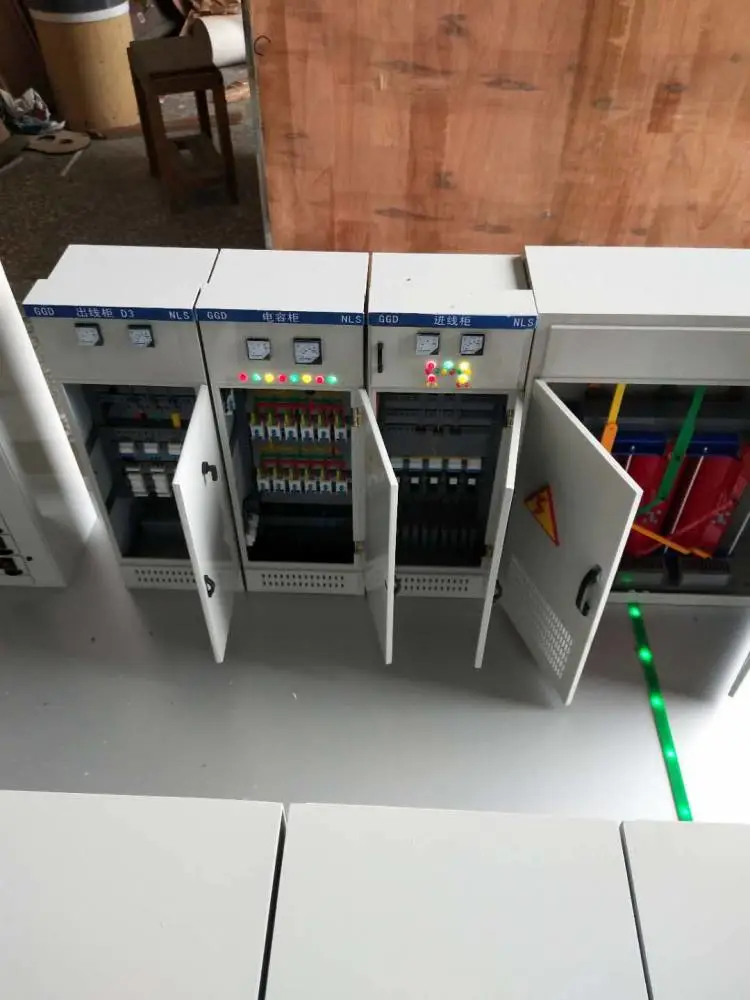

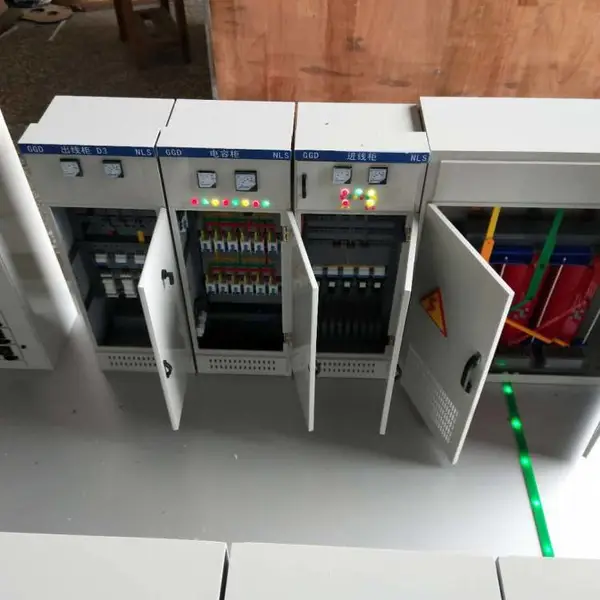

（3）配电系统中配电屏柜体透明，能看到每个柜的元件布置；

（4）配电柜设置在配电房内，配电房透明，整个装置布置在台座上；

（5）2条进线，其中一条进线为架空线路，另一条线路为另一变电所架空线路；

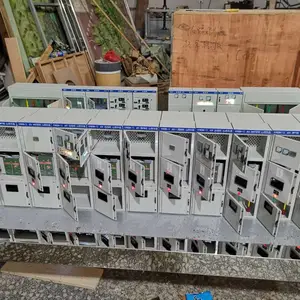

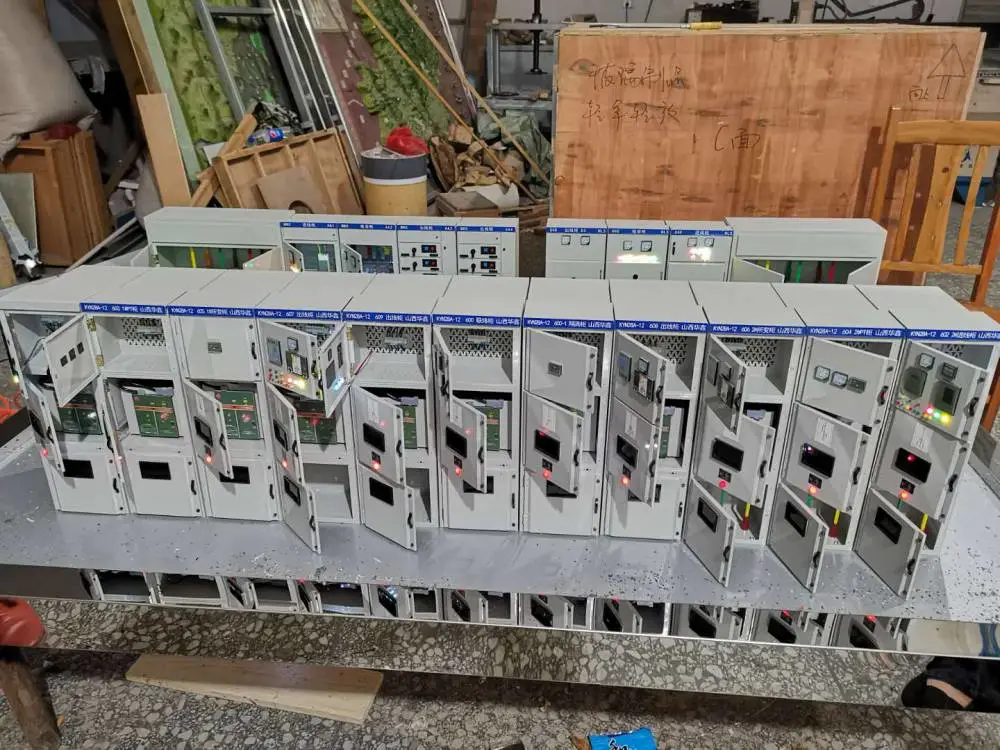

（6）高压开关柜比例1:2.5制作。所有柜体尺寸以800mm为基准进行缩放，模型以实际场景微缩沙盘式工艺流程展示、配合光电、电动演示；

（7）打开电源开关，首先外接输电线路开关站通电灯光演示，稳压器灯亮并动作演示，大约2-3分钟时间突然灯光熄灭或有一两盏照明灯熄灭，1秒钟内燃气发电机组工作，约5-8秒钟时间，“咔嚓”一声响，ATS转换柜切换到发电，所有灯光全亮，各管道内灯光按原理系统流动仿真模拟演示。

（8）模型展台：采用型钢设计，装饰板铺面，整体美观大方；底座高700mm，边框宽60 mm，采用国标2mm以上不锈钢包边.

（9）供配电演示模型整体系统布局完整，内容全面，比例正确，供配电演示模型零件采用CAD制图，激光雕刻机机加工无缝对接拼装组成，汽车烤漆上色。模型设备采用2-4个有机玻璃制作，结构详细、分色、细节要求体现到螺丝螺帽；表面防锈处理、漆面为哑光汽车烤漆；供配电演示模型各个结构采用分色标识；整体感为一微缩剖视版“室内仿真工厂”；

（10）要求达到仿真实训的目的；可就各类部件、供配电演示模型零件全面生动的掌握其范围而模拟判断；

（11）要求达到仿真实训的目的；为方便展示内容系统，开关安装在模型台座前侧，总体模型显得干净而不杂乱；系统全景展示整体机构与演示原理，用剖示方法诠释设备系统的主要结构内容，并以电控按钮作为控制器、灯光动态演示各主要系统的工作过程。

装置与布局:

模型总体规划将设计制作成一个模拟流程场区微缩场景的形式，
