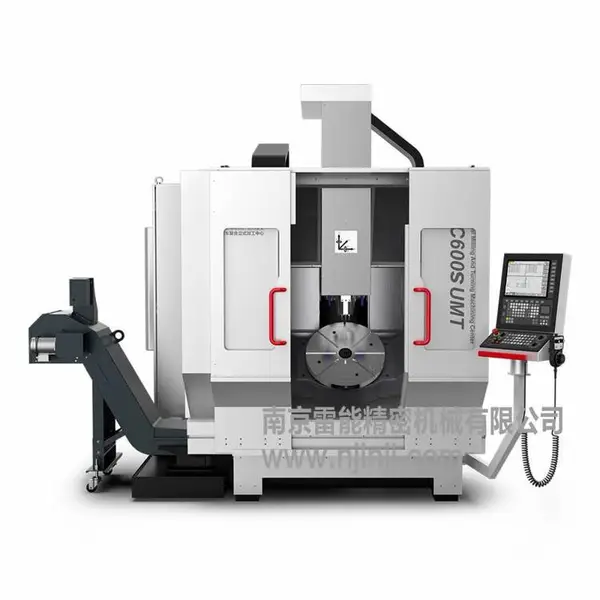

KMC-600S-UMT

KMC五轴铣车复合立式加工中心系列。

5轴加工中心亮点

— 5轴联动加工

— 大轴承的回转摆动工作台

— C轴工作台高速旋转

— 刀库—加工同时装夹

—的性能和更小占地面积

技术参数

X轴行程 650mm

Y轴行程 650mm

Z轴行程 450mm

工作台承重 500kg

工作台直径 Φ600

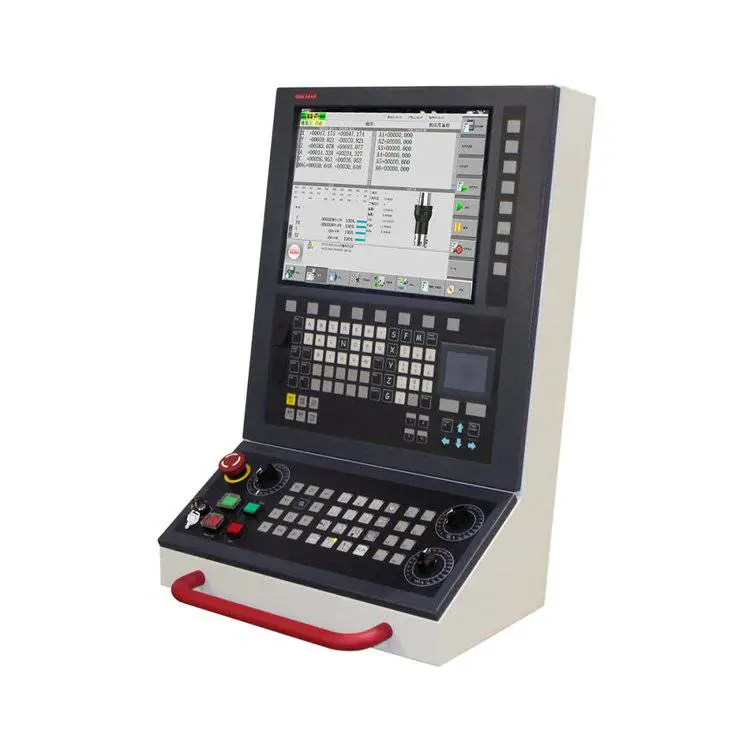

数控系统和软件

— GNC61：基于APP应用参与的控制和操作系统

— 带的科德技术循环功能

— 科德自主研发的五轴数控系统，应用于航空、航天等加工机床上使用。

自动化系统

— 带有机械手自动上下料系统

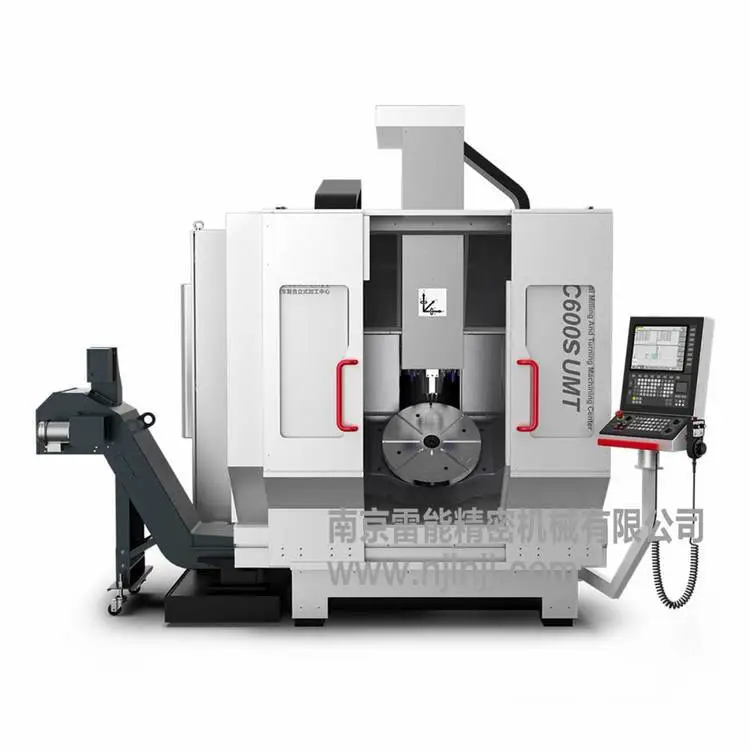

KMC600S UMT(带车削）

五轴铣车复合立式加工中心具有立式加工中心介绍里的全部特点，KMC600S UMT在KMC600S U通用五轴铣立式加工中心的基础上，增加车削功能，具有铣削和车削两种模式，车削模式下回转工作台的C轴具有1600 rpm的转速。这种铣车复合的特殊化设计，减少因传统工序多次装夹造成的时间损耗和精度损失，提高加工效率和加工精度。由于采用主轴移动模式，并且具备高达48m/min，1G加速度的性能指标，相比传统机型具有更高的材料去除率。

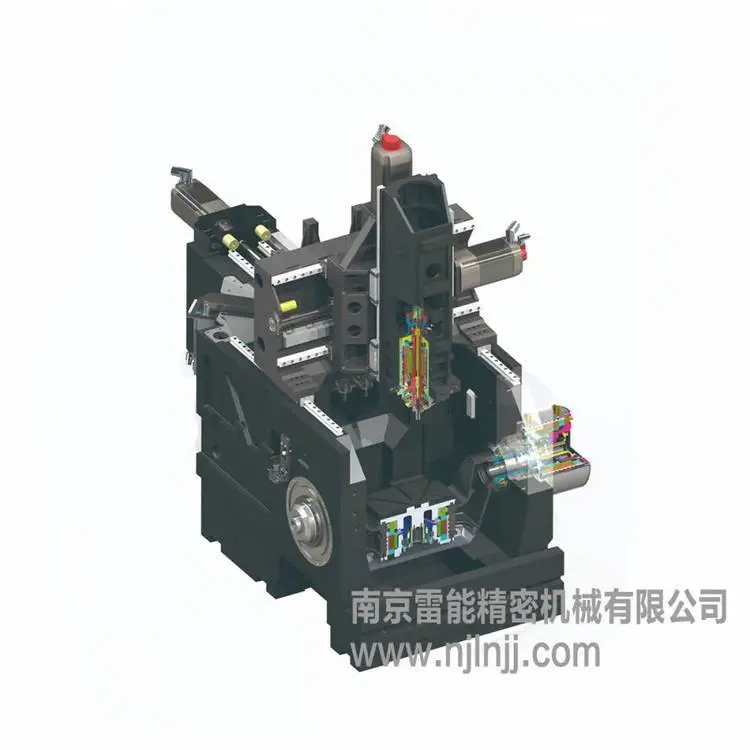

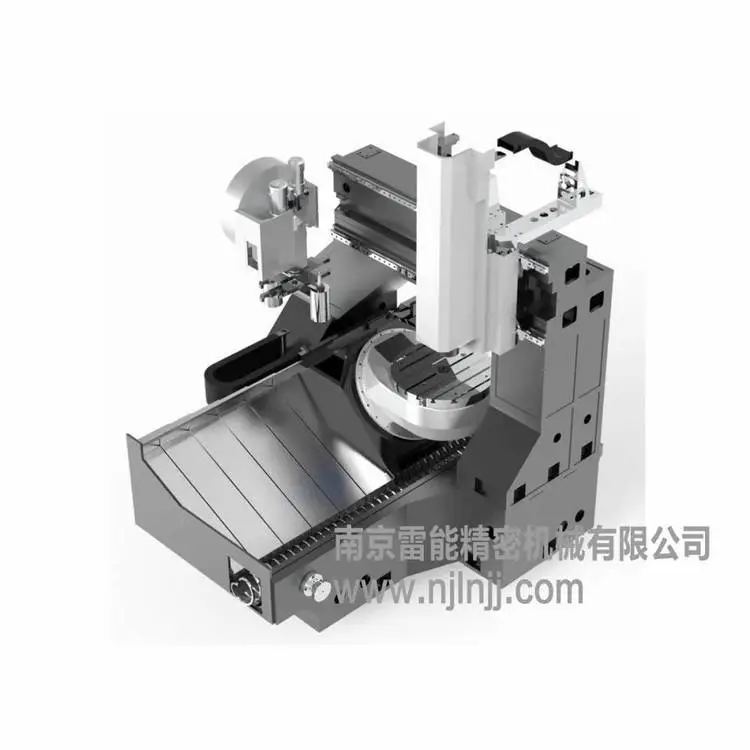

KMC600S UMT五轴铣车复合立式加工中心的结构采用改良的龙门框架设计，三个轴在刀具上，两个旋转轴在工件上，达到的主轴支撑，数控回转摆动工作台实现双壁支撑，Y轴采用四导轨支撑和位于中心的主驱动，A轴摆动角度为-130°~ +130°。环形刀库与机床床身融为一体，结构简单、节省空间。

用矿物铸石的高刚性龙门结构设计有着的抑振性和抗热变形能力以及防潮性能，具有更好的环境适应性。

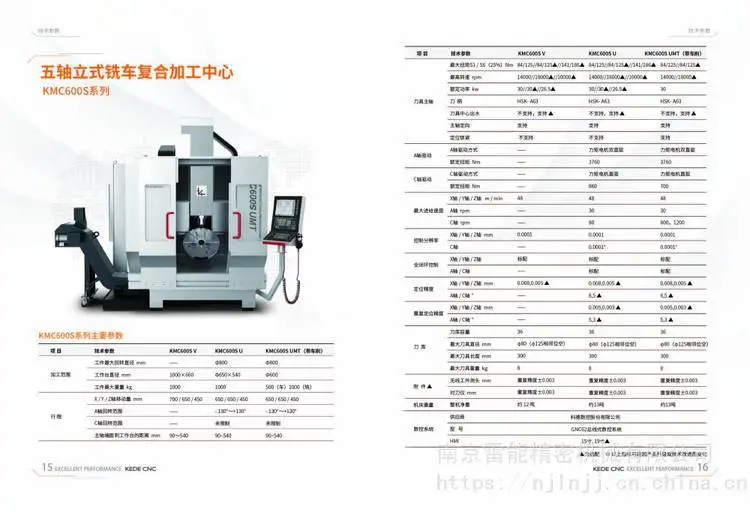

详细技术参数??

加工区

X轴行程? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?650 mm

Y轴行程? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?650 mm

Z轴行程? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?450 mm

工作台尺寸

工作台承重? ? ? ? ? ? ? ? ? ? ? ? ? ? 500 kg

工作台直径? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Φ600

工件尺寸

加工高度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 400 mm

主轴

标配转速? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 14000 rpm

转速（选配）? ? ? ? ? ? ? ? ? ? ? ? 18000 rpm

定额功率? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 30 kw

扭矩S1/S6（25%）? ? ? ? ? ? ? ?125 Nm

刀库

刀位数? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?36把

刀具直径? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Φ80 mm

刀具长度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?300 mm

刀柄接口? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? HSK-A63

快移速度?

X轴? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 48 m/min

Y轴? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 48 m/min

Z轴? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 48 m/min

A轴? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 30 rpm

C轴? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 800 rpm
