PTFE的摩擦因数随随载荷增加而减小，当载荷达到0. 8 MPa以上时趋于恒定。在高速、高载荷下，PTFE的摩擦因数低于0. 01。从***温到PTFE熔点，其摩擦因数几乎不变，只有在表面温度高于熔点时，摩擦因数为才急剧增大。由于分子间引力小，PTFE的硬度低，易被其他材料磨损。但是，只要对磨材料表面粗糙度合适，可在相当程度上降低PTEF的磨损量。焦作一级质量聚四氟板施工起抗震缓冲作用（咨询） 此外，生活中用的不粘锅的内衬也使用聚四氟乙烯制作的，就是利用了聚四氟乙烯耐高温，不粘的特点

当结晶度在55%以下和80%以上时，蠕变量迅速增大。聚四氟乙烯力学性能方面优异的特性是摩擦因数小，在0. 01一0. 10之间，在现有塑料材料，乃至所有工程材料中zui小。PTFE的摩擦因数随滑动

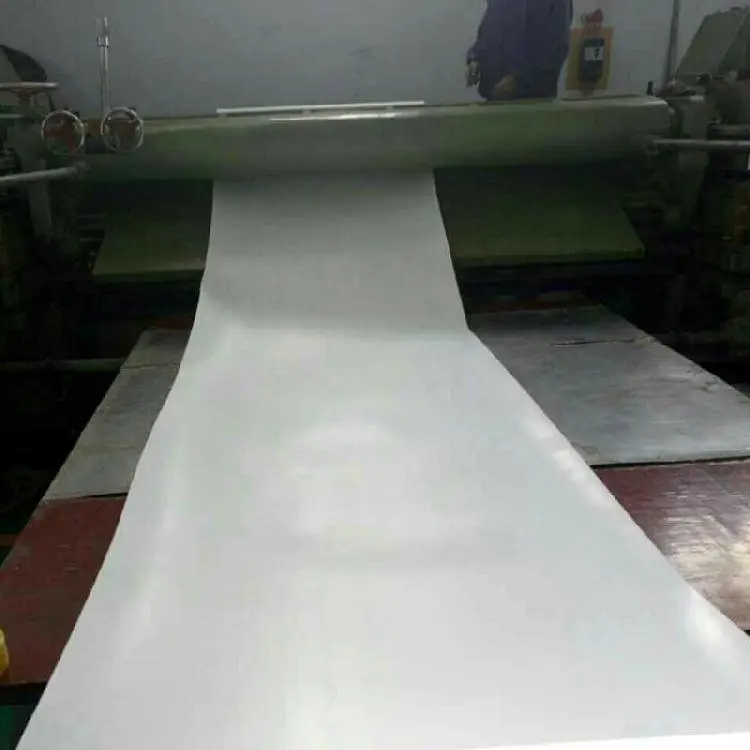

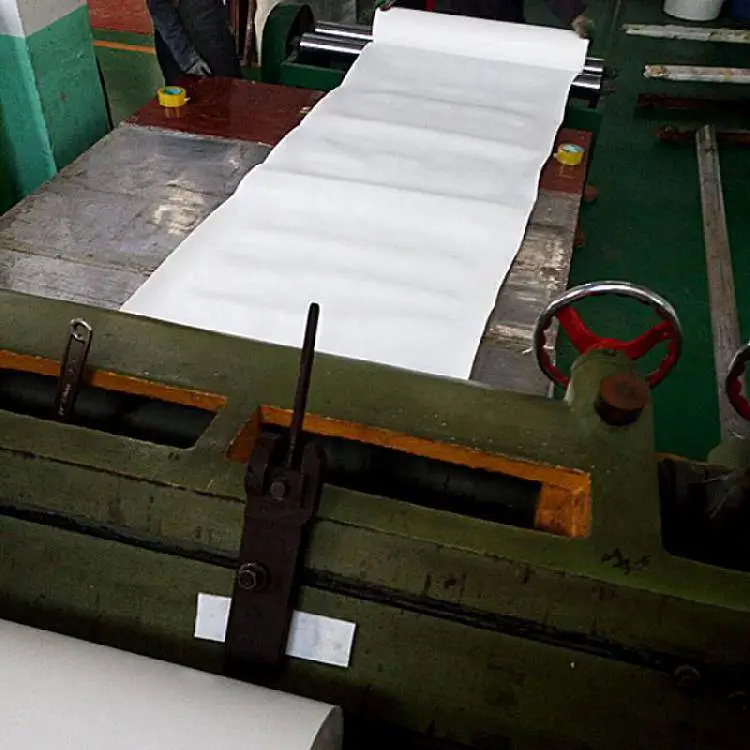

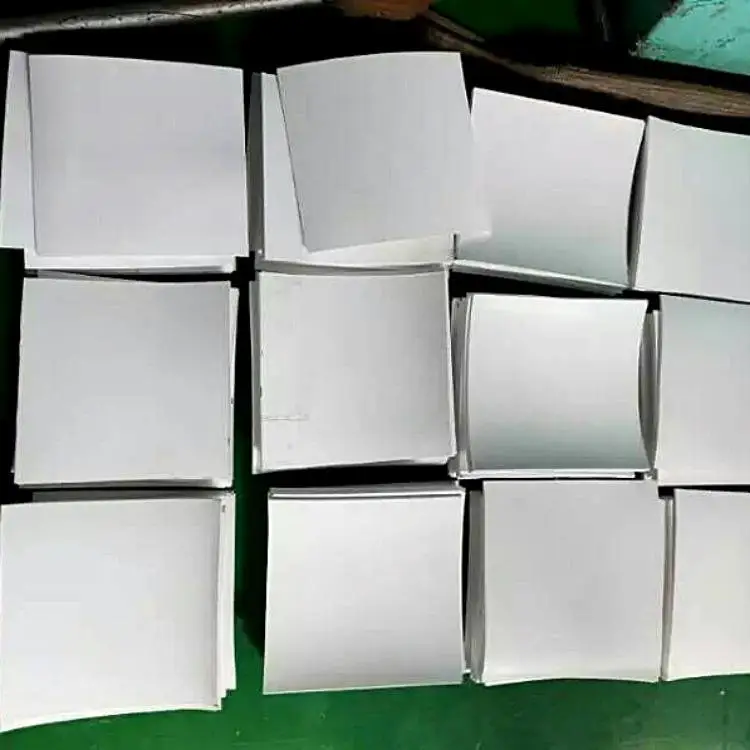

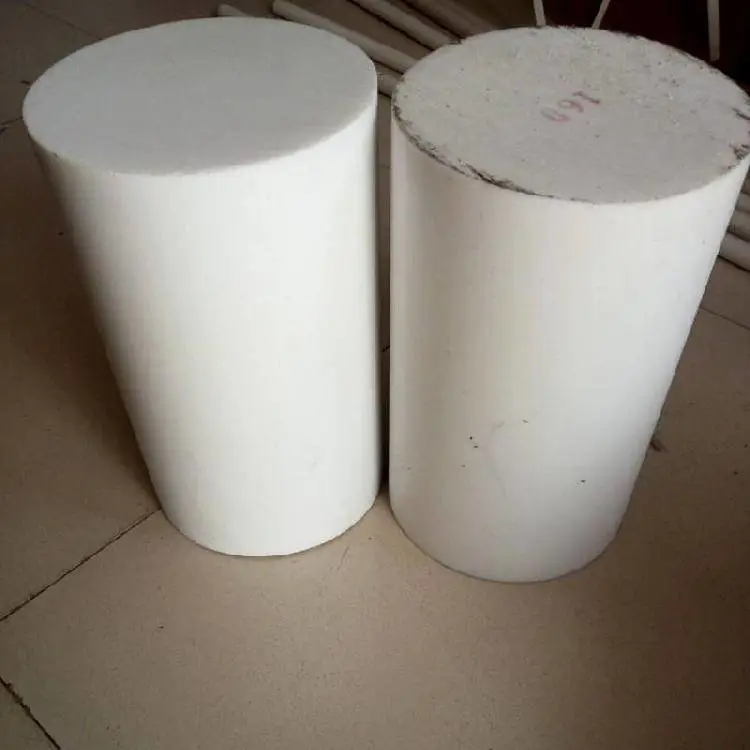

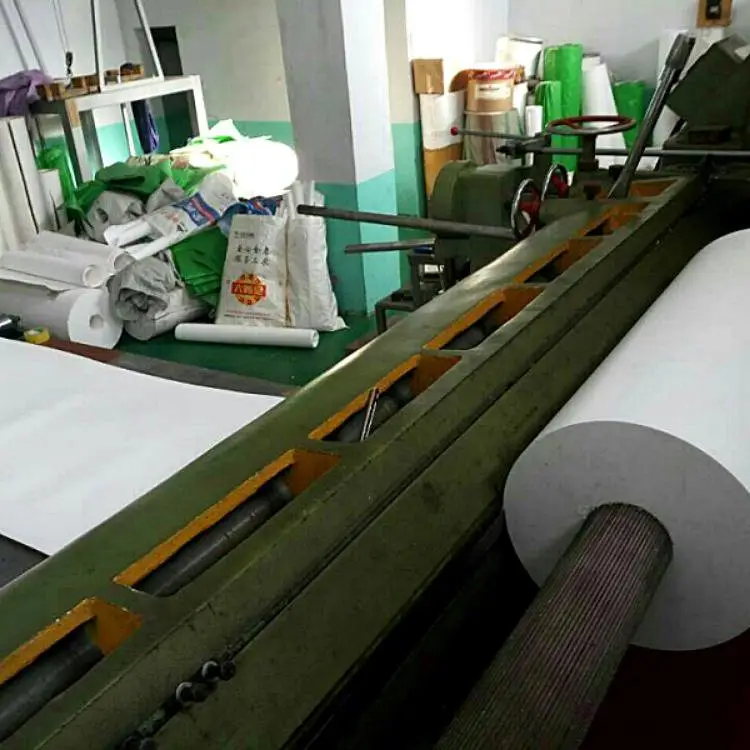

四氟板在原子能、航天、电子、电气、化工、机械、仪器、仪表、建筑、纺织、食品等工业中广泛用作耐高低温、耐腐蚀材料，绝缘材料，防粘涂层等车削板由聚四氟乙烯树脂经压坯、烧结、旋切而成速率的增大而增大，当线速度达到0. 5一1. 0m/s以上时趋于稳定;而且静摩擦因数小于动摩擦因数，将这种特性用于轴承制造，可减小其起动阻力，使之从起动到运转都十分平稳。

四氟板除熔融的碱金属外，聚四氟乙烯几乎不受任何化学试剂腐蚀它的摩擦系数极小，仅为聚乙烯的1/5，这是全氟碳表面的重要特征。又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。聚四氟乙烯在-196～260℃的较广温度范围内均保持优良的力学性能，全氟碳高分子的特点之一是在低温不变脆。PTFE密度较大，为2. 14一2. 20g/cm3，几乎不吸水，平衡吸水率小于0. 01%。

聚四氟乙烯是典型的软而弱聚合物，大分子间的相互引力较小，刚度、硬度、强度都较小，在应力长期作用下会变形。聚四氟乙烯受载时容易出现蠕变现象，是典型的具有冷流性的塑料。PTFE的蠕变随压缩应力、温度和结晶度的不同而异，温度越高则蠕变越大。PTFE的结晶度在55%一80%之间，蠕变量不超过2%。

聚四氟乙烯在260、370和420℃时的失重速率（%）每小时分别为1×10-4．4×10-3和9×10-2。可见，聚四氟乙烯可在 260℃长期使用。所以要特别注意安全防护并防止聚四氟乙烯接触明火。力学性能 此外，生活中用的不粘锅的内衬也使用聚四氟乙烯制作的，就是利用了聚四氟乙烯耐高温，不粘的特点聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成
