一、工作原理

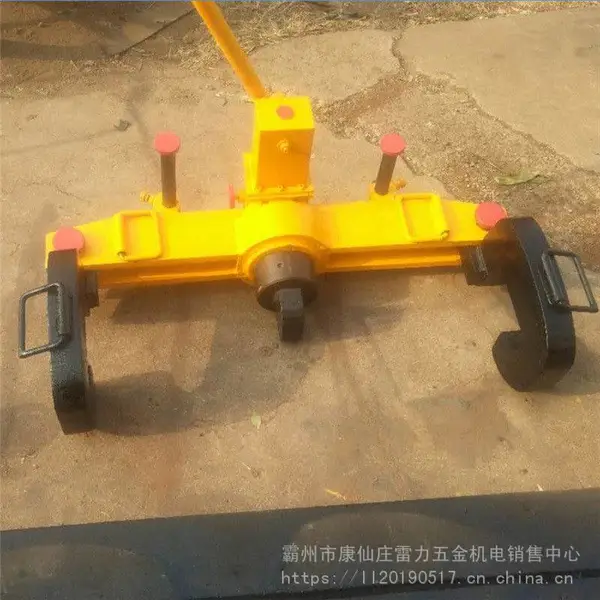

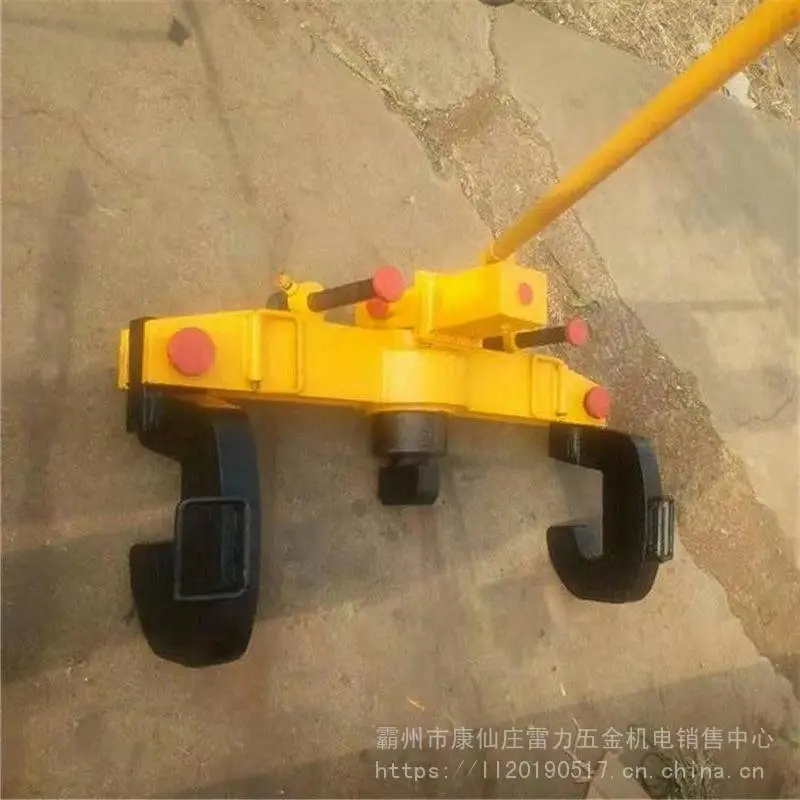

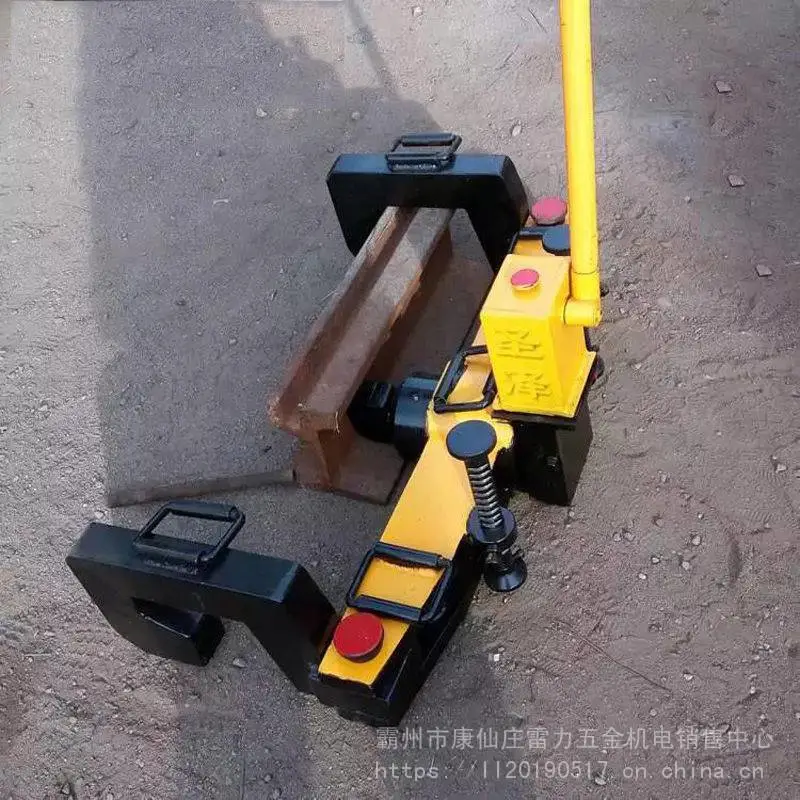

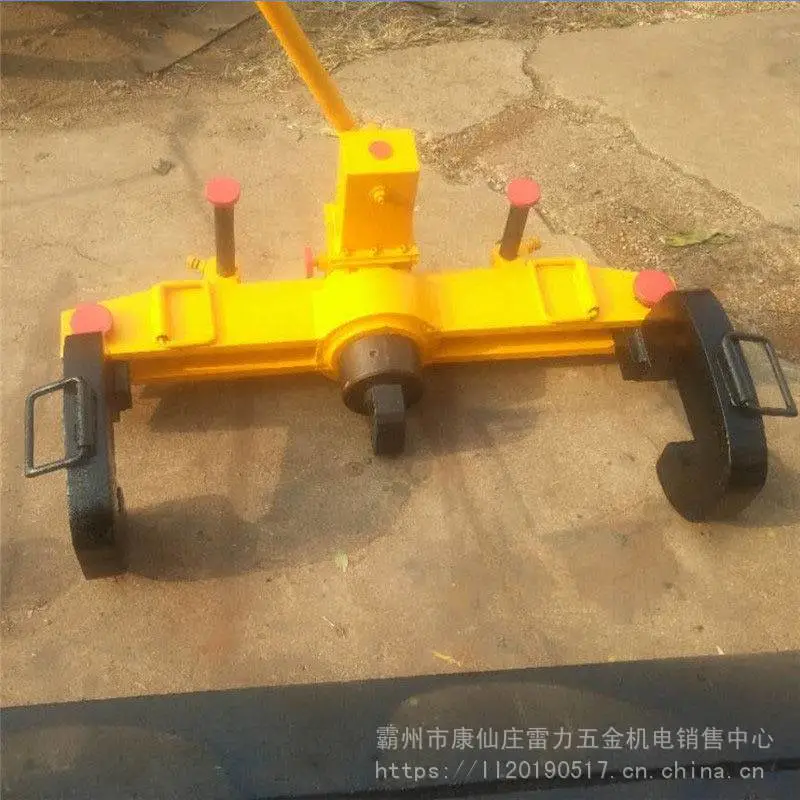

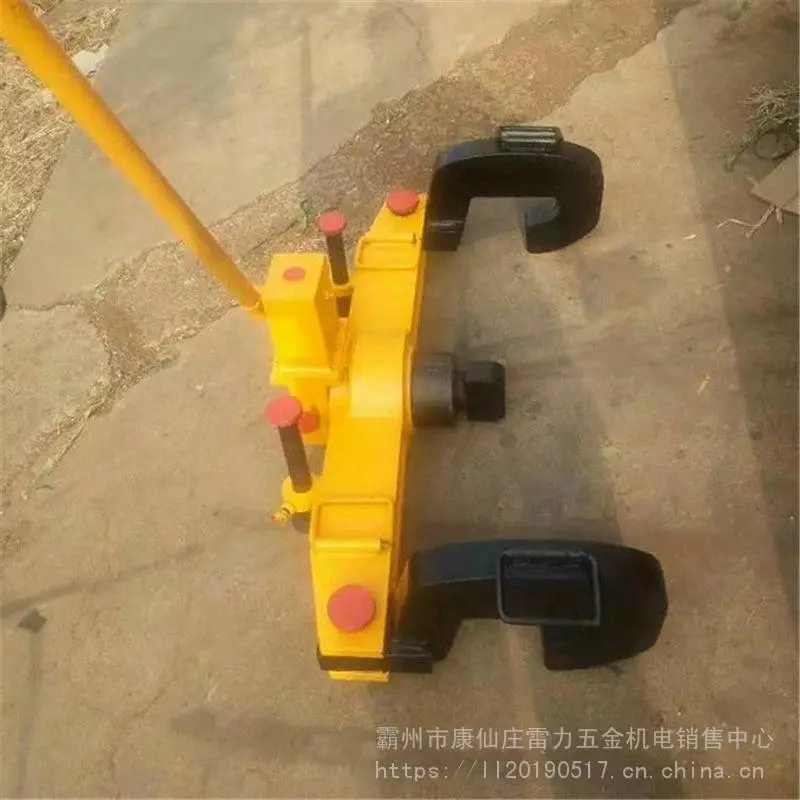

　　60R2型槽型轨弯轨器作业时，将该机水平放置于槽型钢轨上，液压缸活塞杆的顶块对准槽型钢轨变形位置的轨腰处，钩轨臂钩紧另侧轨腰。搬动手压泵搬杆，活塞杆伸出，顶块顶紧轨腰，同时，两侧钩轨垫铁也钩紧轨腰，往复搬动手压泵搬杆，向液压油缸供油,系统压力，活塞杆及顶块推力加大，在两侧钩轨臂的支承下，槽型钢轨产生变形，直至产生塑性变形，将槽型钢轨调直或弯曲。

　　二、主要技术参数

　　1、 大直轨或弯轨力 500KN

　　2、系统 大压力 73Mpa

　　3、油缸 大行程 70mm

　　4、钩轨臂支点距离 850mm

　　5、外形尺寸 920×450×380（mm）

　　三、使用方法

　　1、操作人员在作业前应认真阅读本使用说明书，熟悉本机各部名称、结构、作用及技术性能、使用方法、安全操作规程等。

　　2、作业前检查油箱内液压油是否充足，不足时应按规定油的牌号（46号机油或32号机油）补足。

　　3、进行空载试验，检查各部件动作是否灵活，密封件是否渗漏现象，检查确认后将机具恢复原始状态。

　　4、作业时，将该机水平放置于槽型钢轨上，液压缸活塞杆的顶块对准槽型钢轨变形位置的轨腰处，钩轨臂钩紧另侧轨腰。旋紧回油阀螺杆，搬动手压泵搬杆向液压油缸供油
