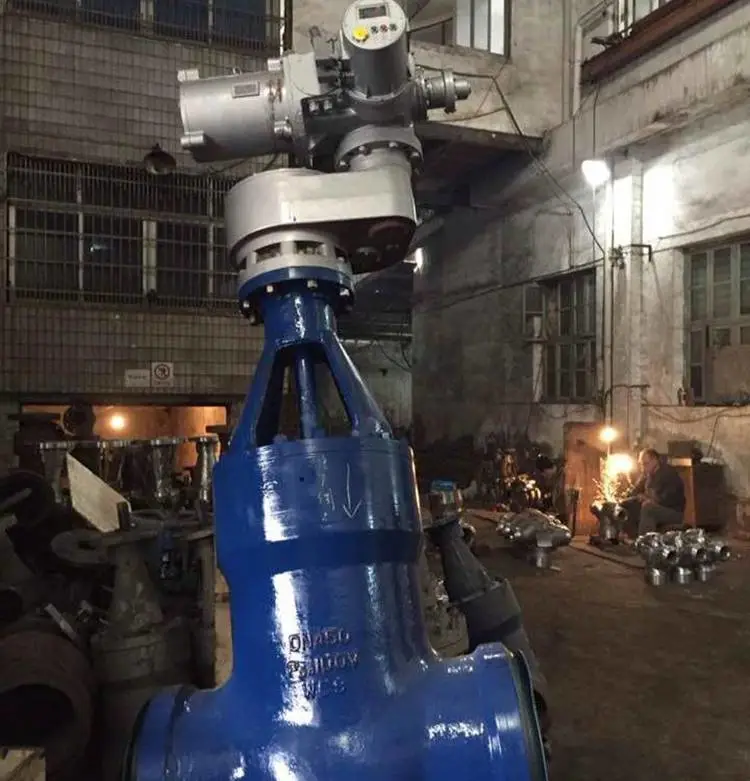

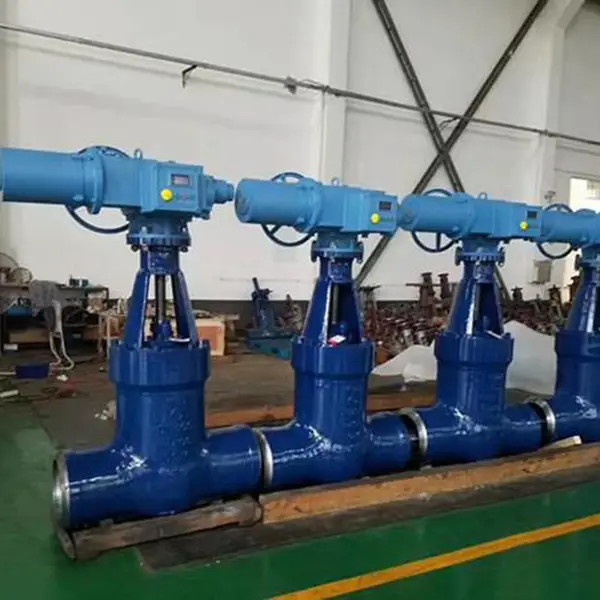

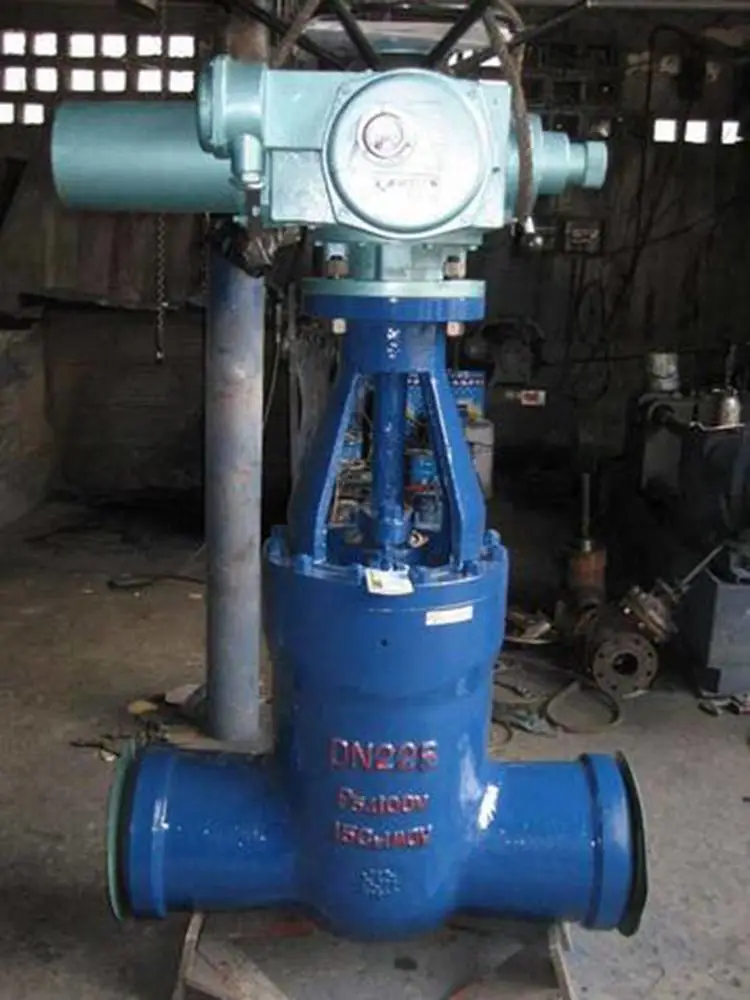

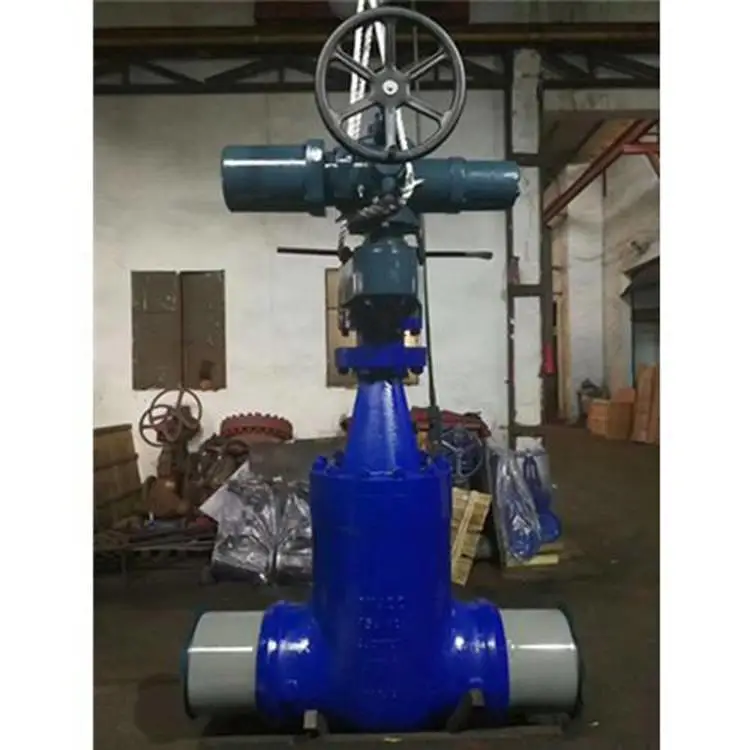

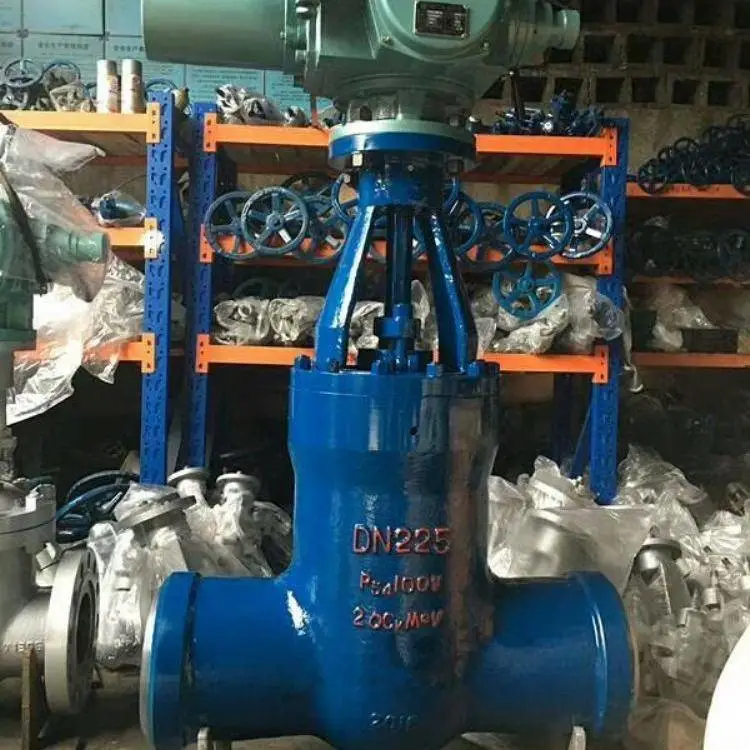

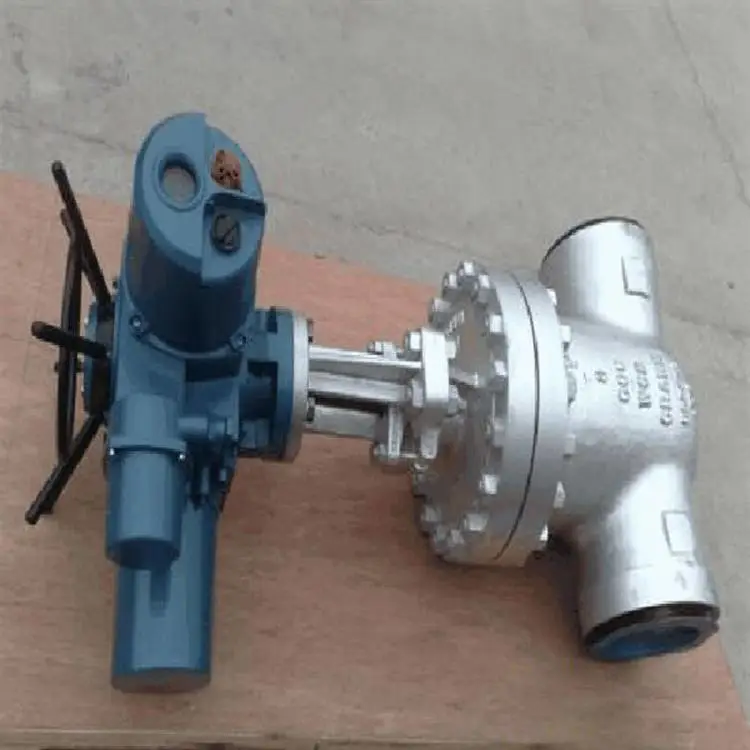

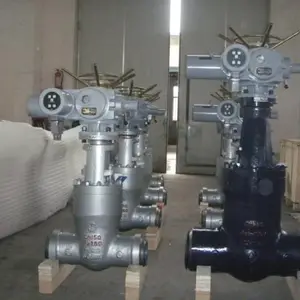

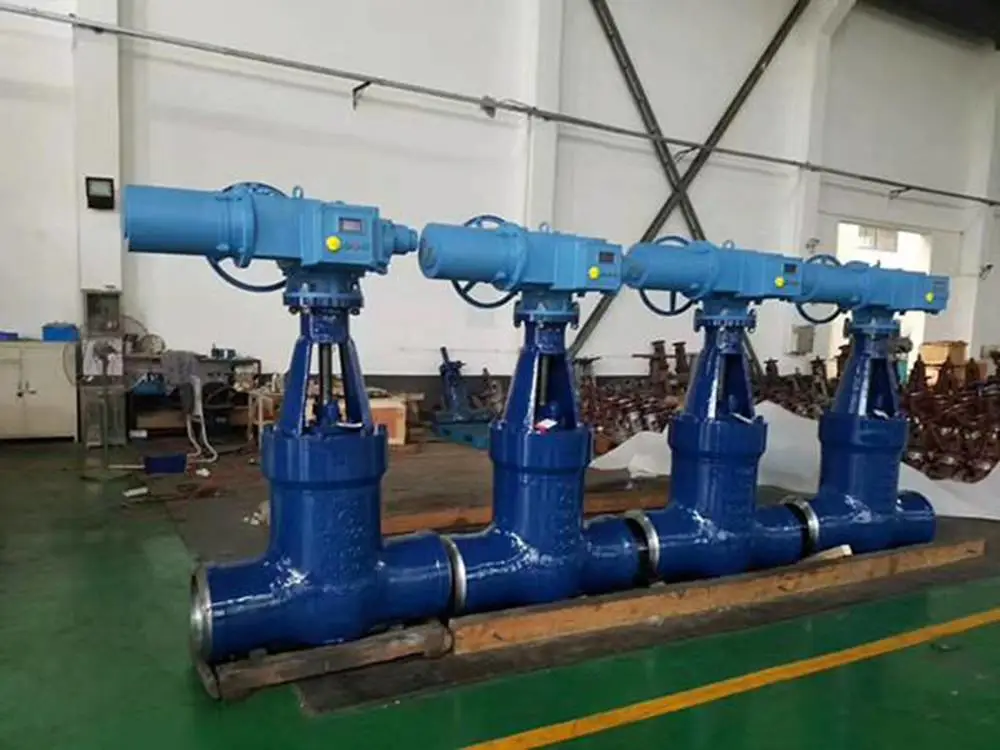

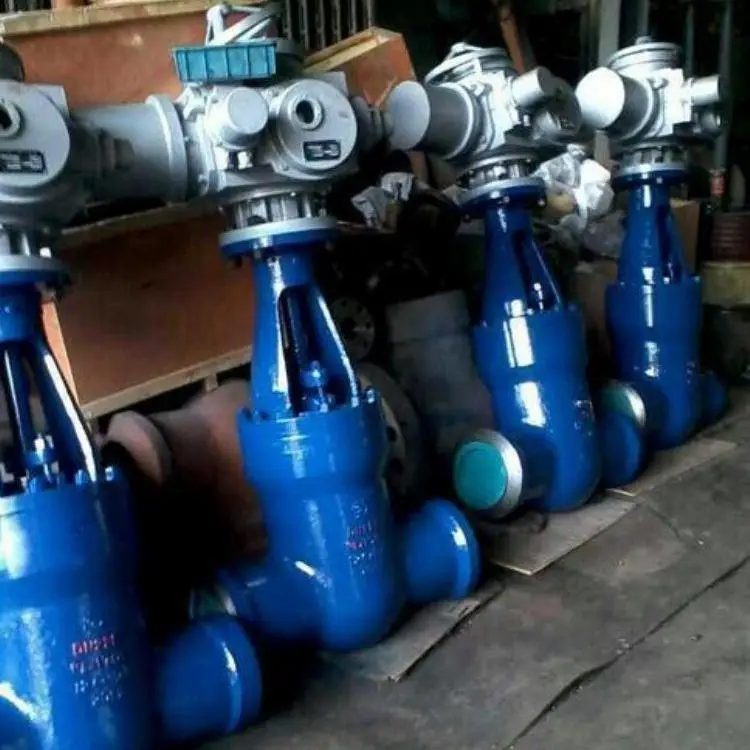

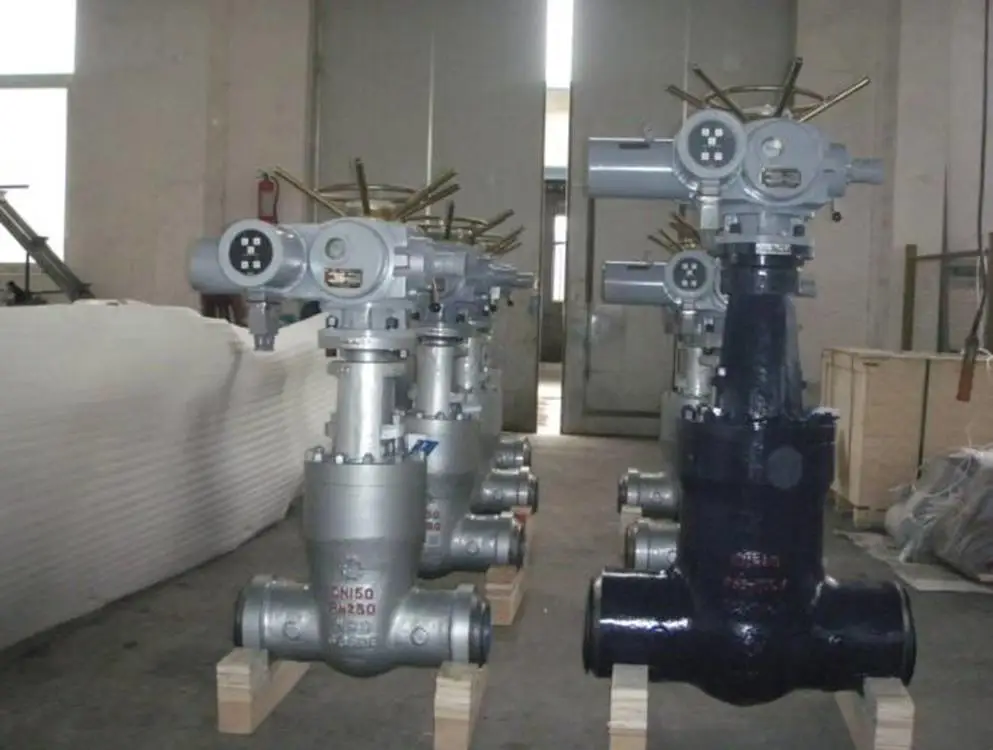

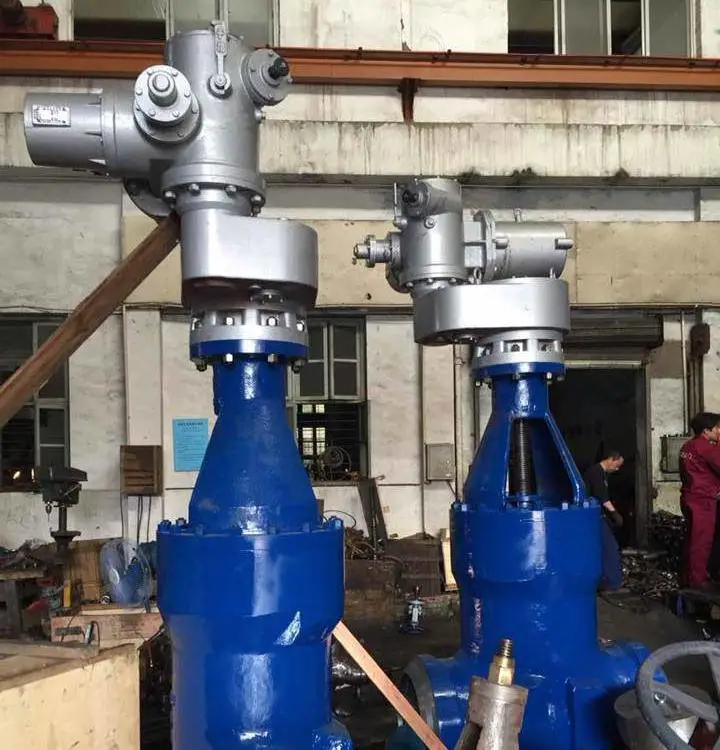

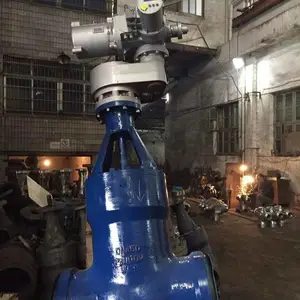

Z960Y-P54-140V电动闸阀超高温焊接闸阀高温高压电站闸阀

电动闸阀Z960Y-PW540 140V也称电站专用闸阀，主要适用于火力电站各种系统的管路上，切断或接通管路介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性，工况的特殊使产品也形成了其他产品所替代不了的特点。

电动闸阀Z960Y-PW540 140V说明书资料介绍

电动闸阀Z960Y-PW540 140V与其他阀门产品相比的特点是高温高压，由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。阀体材质铬钼钢铸造适用于火力电厂540℃高温蒸汽使用，P54代表可以用于温度≤540℃介质，100V代表使用压力PN100阀体材质20CrMoV铬钼钢。智能电动装置控制开关，明杆楔式双闸板结构形式，本体结构为直通式，焊接（BW对焊），中腔采用自紧密封式结构（俗称自密封）压力越高密封越好，阀座密封面套焊STL硬质合金圈，阀板堆焊STL合金焊条，安装位置与管道垂直，并使阀门中腔向上，阀门工作时，阀瓣处于全开或全关位置，不允许停留在中间位置或当调节阀使用。适用介质：水、蒸气等非腐蚀性介质。主要用于电力（火力电站、核电站）、石油、化工、冶金、环保、矿山、食品、造纸、航天、船舶、各种系统的管路上，切断或接通管路介质。

由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。

结构特点

1、采用压力自紧式密封结构，双闸板，两端支管为焊接连接。
2、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成，借阀体内导向筋的引导作升降运动。
3、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成。耐磨、抗擦伤性能好。
4、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀的抗擦伤性。
5、阀门的开启和关闭由电动装置来控制，电动装置由专用电机、减速器、转矩控制机构、现场操作机构、手、电动切换机构等组成，除就地操作外，还可以进行远距离操作。可根据用户要求选配各种电动执行器配套。

执行标准

1、设计、制造：E101
2、结构长度：E101
3、对焊连接：78DG　ANSI　B16。25
4、检查和试验：E101

零件材料

零件名称	材料牌号
阀体	WCB	WC6、ZG20crmov	WC9\ZG15crlmolv
闸板	WCB	WC6、ZG20crmov	WC9\ZG15crlmolv
阀盖	25	12Cr1Mo1VA
阀杆	1Cr17Ni12	20Cr1Mo1VA
阀座	25	12Cr1Mo1VA
密封环	S软钢（增强柔性石墨）	S软钢（增强柔性石墨）	S软钢（增强柔性石墨）
填料	增强柔性石墨
支架	WCB	WCB或WC6
阀杆螺母		45（ZCuZn25A16Fe3Mn3）
四开环	1Cr13	20Cr1Mo1VA

性能参数

型号	公称压PN（MPa）	试验压力（MPa）		工作压力（MPa）	工作温度（℃）	适用介质
型号	公称压PN（MPa）	强度试验	密封试验/上密封试验	工作压力（MPa）	工作温度（℃）	适用介质
Z962Y-250	25	37.5	27.5	25	≤425	水、蒸汽
Z962Y-320	32	48	36	32	≤425	水、蒸汽
Z962Y-P54100	P5410	30	22		≤540	蒸汽
Z962Y-P55140	P5514	37.5	27.5		≤550
Z962Y-P54170	P5517	48	36		≤540
Z962Y-P57170	P5717	61.8	41.2		≤570

外形连接尺寸

公称通径DNNominal diameter	主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions					电动装置Electric dewice	重量(kg)Weight
公称通径DNNominal diameter	d	L	H	L1	L2	电动装置Electric dewice	重量(kg)Weight
Z962Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z962Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696

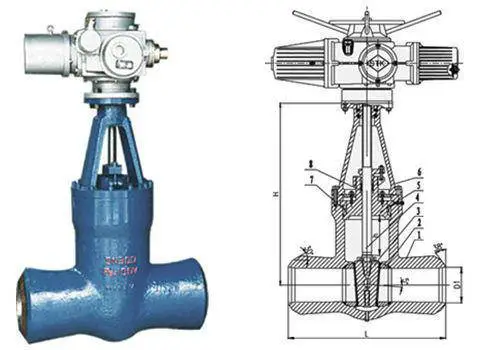

外形尺寸图：
