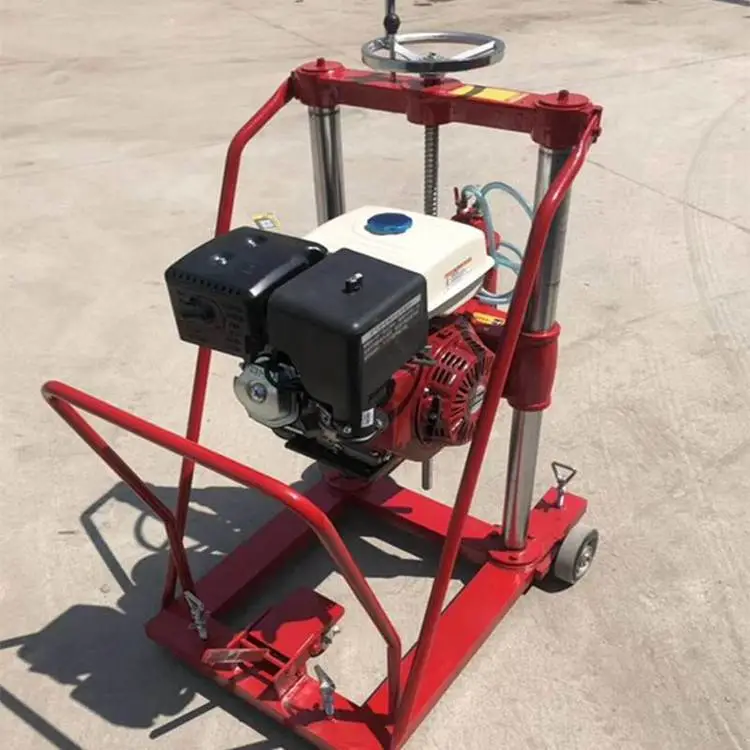

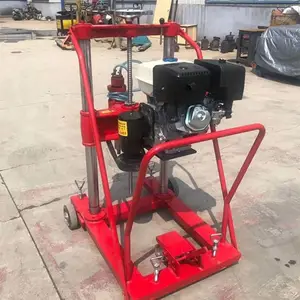

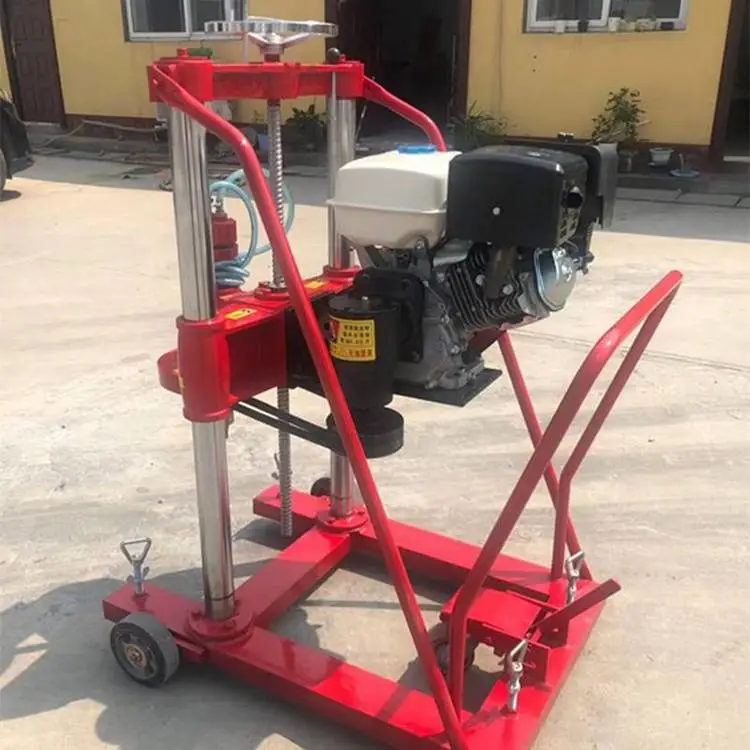

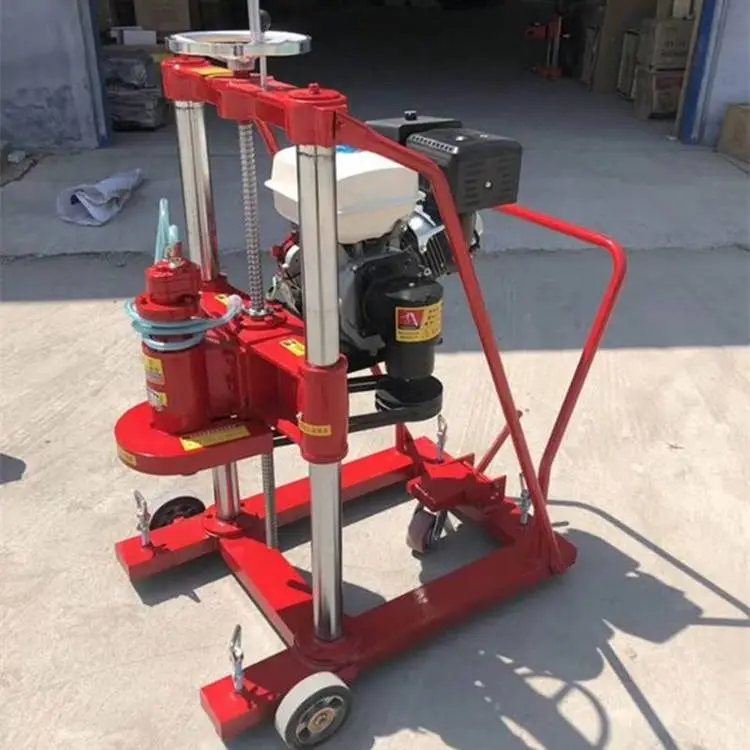

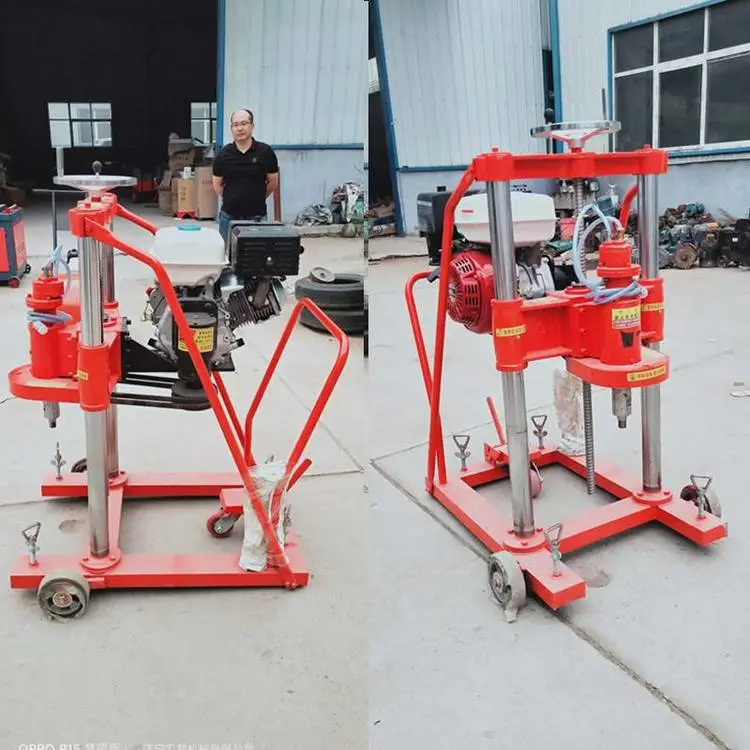

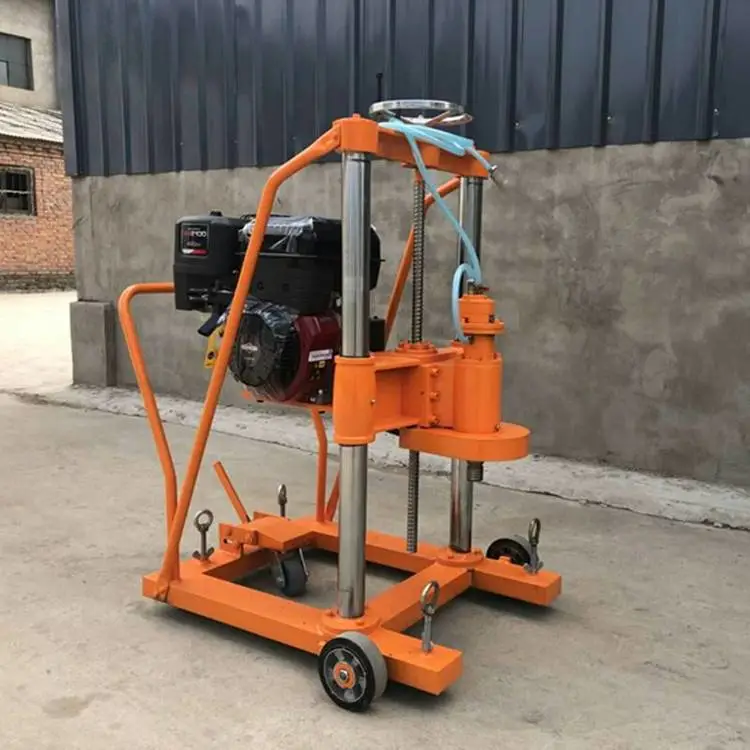

钻机由合金钢材料制造螺旋齿轮，齿面高频淬火，能***，通过一对三角带轮，带动人造金刚石钻头旋转工作，升降结构采用***滚珠丝杠轻松方便，立柱采用厚壁无缝钢管，经***磨削后镀硬铬表面处理，使钻头作逆时针旋转并作上下移动达到钻孔或取芯之目的。

一、钻孔取芯机概述

自动岩石取芯机是岩石、混凝土等取样必需的设备，是实验室制取标样的前道工序。该设备只要按下取样按钮即一次性完成取样过程。

自动岩石取芯机具有造型美观，***、强度高、噪音低、操作方便等优点，***应用于石油、地质、煤炭、冶金、建筑、交通、大专院校等部门实验室。

二、（钻孔取芯机）自动岩石取芯机主要技术参数：

1、钻孔取芯直径： ≤∮200mm

2、钻孔取芯深度： ≤550mm 650mm 700mm

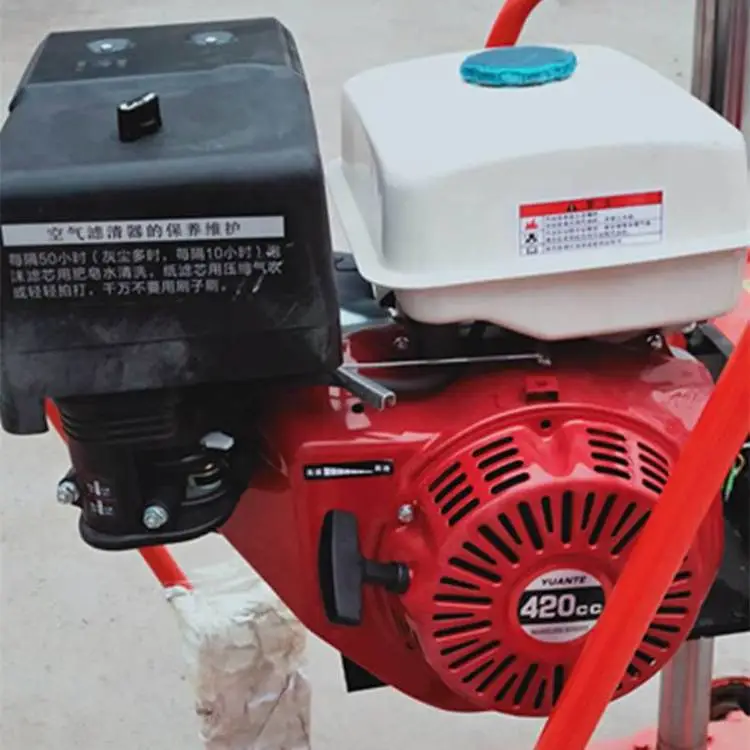

3、功率： 5.5马力8.5马力9马力 10马力12马力13马力

4、主轴转速： 800-1200/min

5、机器重量： 140kg 180kg 190kg

6、外形尺寸： 1080×780×1150mm 1200×800×1300mm

三、（钻孔取芯机）自动岩石取芯机结构原理

自动岩石取芯机主要由机座、立柱、摇臂、电机、电器、控制、升降减速机构、工作台夹具等组成。机座、立柱、摇臂、电动机的自身强度高，在钻取zui大直径岩芯时也非常平稳。经过恒旺设计改进，恒旺联系人13583752283，本机主轴旋转是由主电机通过三角皮带而进行动力传动。升降电机安装在立柱***，动力经减速器（蜗轮杆减速）传递给丝杠。使丝杆进行正反运动而带动摇臂升降。本机钻头由电机通过三角皮带传动，使用时根据钻头和试件硬软选择合适的下钻速度（高、中、低）进行自动钻削。

自动岩石取芯机使用自来水冷却。

自动岩石取芯机电源采用三相电压380V。

四、（钻孔取芯机）自动岩石取芯机使用与维护

a）调试

自动岩石取芯机安装完毕后（一定要固定），接通三相电源，检查各传动部位是否灵活，各紧固件是否松动。

接通冷却水，在启动主机按钮前必须先打开自来水阀门，待水从钻头流出时，方可启动主机按钮。

启动主机按钮，看主轴旋向与标志是否一致，若方向相反，则调换二相线接线位置即可。只要主机旋向正确，其他均正确。

根据钻孔深度，调节好钻削深度行程开关的位置（行程开关安装在立柱下方，出厂前已根据随机所配钻头调试好）。

b）使用与操作

1）、使用前必须将各传动部位加注润滑油，蜗轮蜗杆经常加牛油。

2）、在工作台上夹紧标样。

3）、打开冷却水阀门，***有充足的冷却水，禁止无水或少水钻削。

4）、按住快下按钮，使钻头靠近标本，然后根据试件硬软选择相应的钻削速度（快、中、慢）

5）、按取样按钮，即自动取样。

c）注意事项

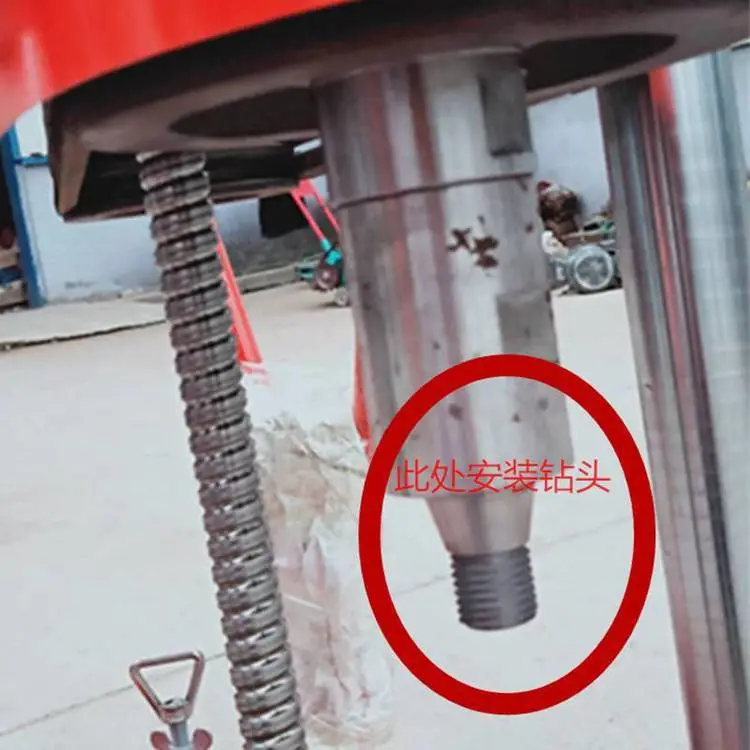

1）、金刚钻钻头为贵重易碎品，装夹时要小心。

2）、在工作过程中如发现异常，应立即停机检查。

3）、工作完毕后，应立即清洗工作台面上的残渣，擦净钻头内外及工作台上的水渍，在立柱等部位注润滑油。

4）、自动岩石取芯机使用后，若在一定时间内暂时不使用，应将钻头、立柱和夹具部分以及易生锈的地方涂一层牛油，以防生锈。

5）、禁止无水空转，否则会损坏冷却水密封圈。钻削时要***冷却水充足，否则会损坏钻头。

6）、自动岩石取芯机一定要很好的接地。

产品一直保持更新该参数仅供参考具体配置以厂家出厂为准
