316L化工板式塔泡罩塔板DN100泡罩塔盘泡罩升气管堰及降液管组成

1、316L化工板式塔泡罩塔板DN100泡罩塔盘产品简介：

泡罩塔盘塔板在蒸馏、吸收等两相传质设备中占主导地位，它具有下列优点：①塔板；②能在较宽的气液负荷范围内保持；③生产能力大；④汽液比范围大；⑤操作弹性大；⑥塔板不易脏污和阻塞等。

2、316L化工板式塔泡罩塔板DN100泡罩塔盘塔板结构

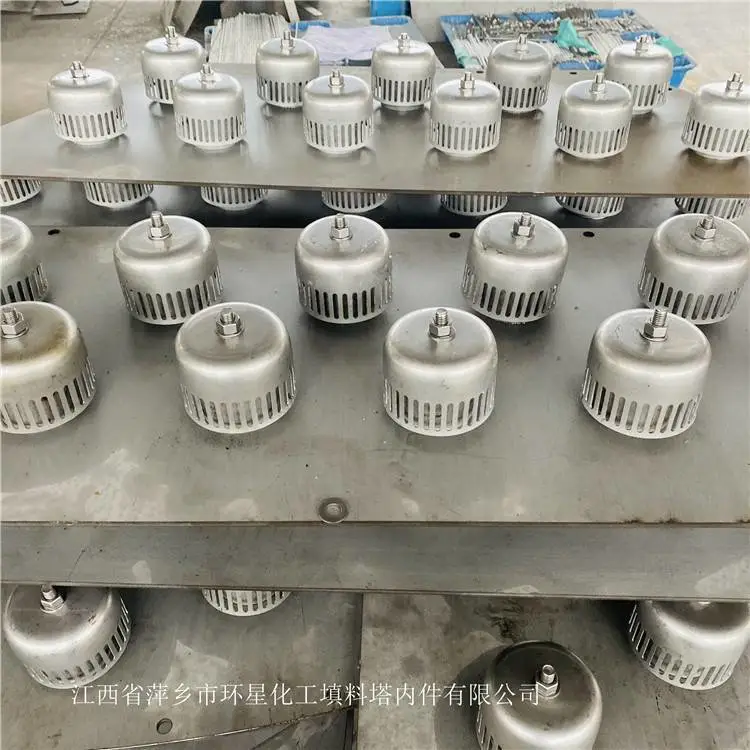

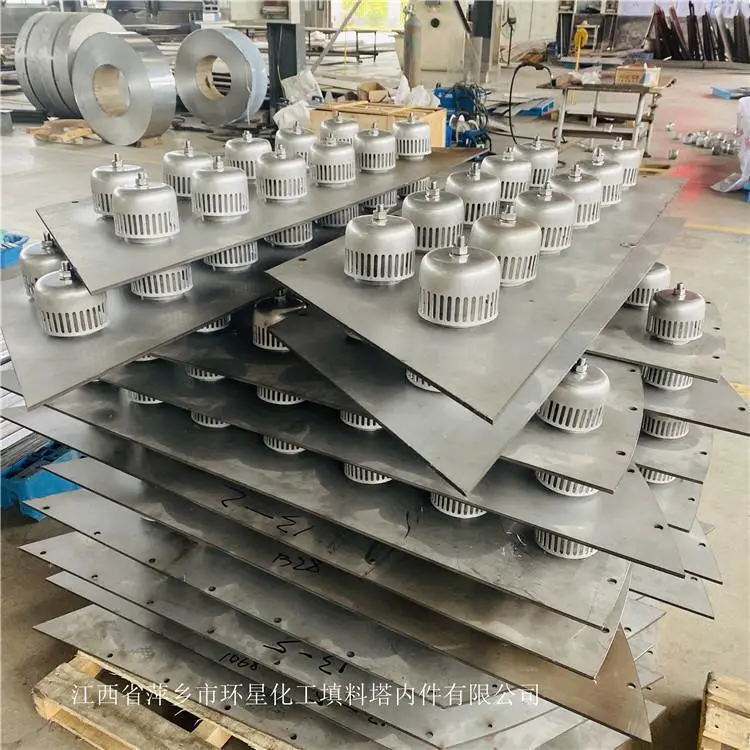

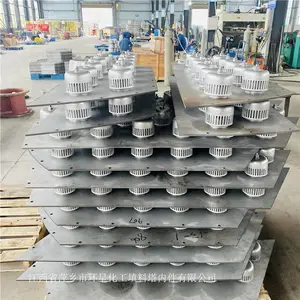

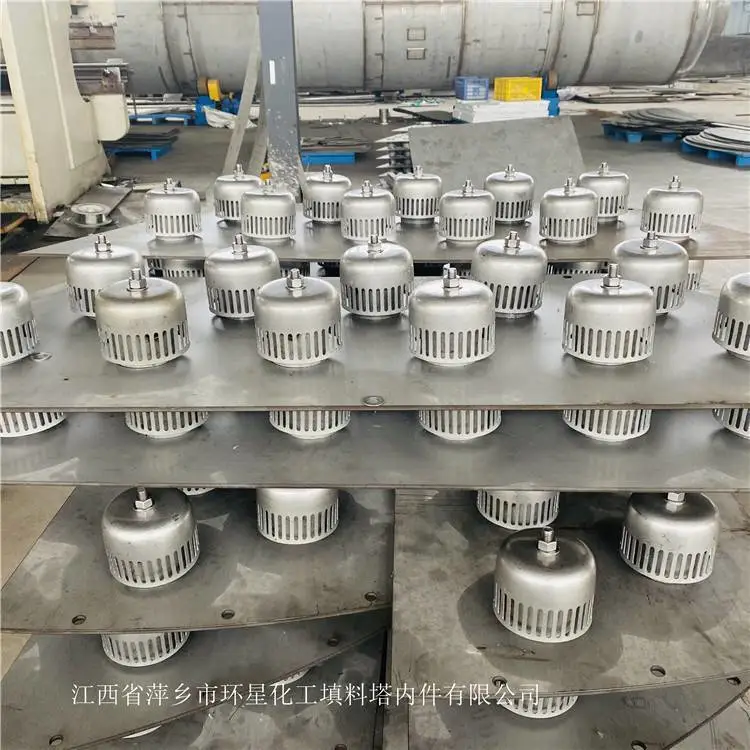

泡罩塔盘塔板是由泡罩、升气管、堰及降液管等所组成。泡罩塔板的主要结构特点是装有升气管，它是蒸汽由下块塔板进入上一块塔板的通道，并且还起防止液体漏入下一块塔板的作用。在升气管上面罩有圆形的周边开有齿缝的泡罩，齿缝的形式有三角形、矩形、和梯形。开有齿缝的泡罩的作用是改变从升气管睐的蒸汽的方向并使其经齿缝分散成细小气泡进入液层，以便汽液密切接触，促进相际物质传递。

3、316L化工板式塔泡罩塔板DN100泡罩塔盘泡罩升气管堰及降液管组成，下面小编为您解说下什么是堰？什么是降液管？

堰：有进口堰和出口堰。用平型受液盘时，为了使上层塔板流入的液体能在板上均匀分布，并减少进入处液体水平冲出，常在液体进入处设置进口堰。对采用弓形降液管的泡罩塔板，一般不装进口堰。出口堰有固定堰板和可调堰板。它的作用是维持塔板上有一定的液层深度，并使液体在塔板上滞留一定的时间，再溢流至下一层塔板。

降液管：它有圆形和弓形两种，它是液体用上一块塔板流入下块塔板的通道。弓形降液管还有垂直式和倾斜式之分。倾斜式降液管的进口截面积大于出口截面积所，因此有利于下流液体泡沫的分离。此外，在塔板的受液处，对于φ800mm以上的大塔，常采用凹形受液盘，这种结构便于液体的侧线抽出，在低液流量时仍能造成正液封，且有改变液体流向的缓冲作用。但不适用于易聚合及有悬浮固体的场合，因为易造成死角而堵塞。

用气液接触元件是泡罩，它的结构形式有圆形及槽形两类。泡罩安装在升气管的上方，在安装良好和气液负荷不过量的情况下，不会发生泄漏，因些泡罩塔盘操作稳定、弹性较大。由于结构上的原因，塔盘上层液较高，两相接触时间较长。

4、316L化工板式塔泡罩塔板DN100泡罩塔盘主要类型：

泡罩塔盘主要类型；圆形泡罩塔盘、条形泡罩塔盘、隧道式塔盘、S形塔盘力。

5、316L化工板式塔泡罩塔板DN100泡罩塔盘类型：

泡罩塔盘是化学工业中使用早的一种典型的鼓泡型板式塔盘，在蒸馏、吸收等两相传质设备中占有主导地位。其主要优点：①塔板，且在较宽的负荷范围内也能保持高效；②生产能力较大；③操作稳定，弹性大，适用，不易阻塞等。

具有以下优点：升气管高出板面，不易发生漏液，操作弹性较好；塔板不易堵塞。宜处理，较大的焦油或渣子较多的醪液。
