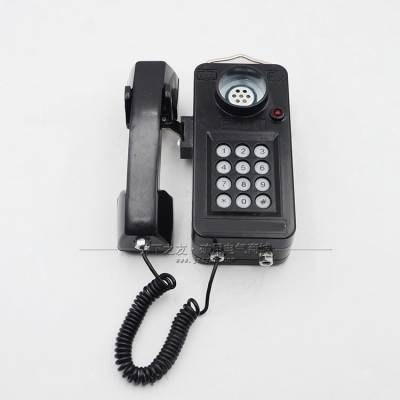

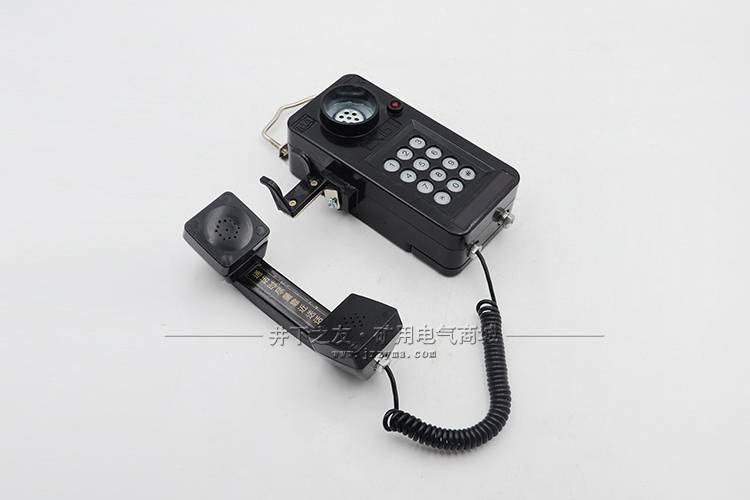

KTH-108矿用本安型电话机

一、主要特点

1本机发号电路采用国际通用的双音频与脉冲兼容的大规模集成电路，具有发号速度快、准确等特点，通话电路采用电磁送话器，具有寿命长，性能稳定，噪音小

等特点。

2话机外壳采用抗静电增强聚酯制作，防潮、防尘、防腐、防护等级达IP 65。

3键盘为全密封带夜光轻触按键，铃流呼叫声光显示。

4壁挂式安装，全新的结构设计，独特的安装小腔，使安装外线更加方便。

二、主要功能及特点

1.该产品是***矿用本安型数字电话机，具有通话清晰，噪声小。

2.性能稳定，可直接进入工矿程控电话交换机，组线煤矿自动电话调查通信系统。

3.壁挂式安装，键盘为全密封夜光轻触按钮，铃流呼叫灯光显示。

三、主要技术参数

3.1电话机适用环境条件:

A、环境温度: -5"C+40°C

B、平均相对温度: 45% ~95%

C、大气压力: 80~ 106KPa

D、环境噪声:≤65dB

3.2电声及电气性能

1）传输特性

在矿用防真长度5km,其参考当量:

A、发送≤+15dB

B、接收+2dB

C、侧音≥+10dB

D、电话机工作频率: 300-3400Hz

2）电话机发送振幅特性

直流脉冲速度:10士lppa

脉冲断/续比: 60.40 B/N

相邻两串脉冲的时间间隙<600ms

3）供电电压60V工作 电流<34mA

4）话机振铃≥80dB直流电阻<6009

5）发送电平低频群-8土1.8dBm;

高频群-6土1.8dBm;

组成信号的高低频电平差为2士0.8dBm.

6）输入直流电压: 60VDC;电流<34mADC

7）输入铃流电压:≤57VAC; 电流<34mAAC

四、安装与接线

1用户线的外径为7.1mm,打开接线小腔。

2将用户线穿入出线嘴，接线端剥头10mm,分别拉接入话机外线的输入端子。

3用扳手将出线嘴旋紧，上好接线 小腔。

五、使用方法

5.1接听电话

当外线有电话打进来，电话机振铃，铃流灯光显示，将电话机手柄提起，即可通话，通话完毕，手柄挂回原处。

5.2拨打电话

A、将手柄从电话机提起，键盘灯亮听到拨号音嘟声(连续声)方能按键拨号，每发一个号，耳机应能听到拨号音。

B、如听到断续嘟声表示占线，应将手柄挂回原处，稍后再拨。

C、你要与调度台通话时，拿起手柄听到拨号音后，

只需按一一下“#”字即可。
