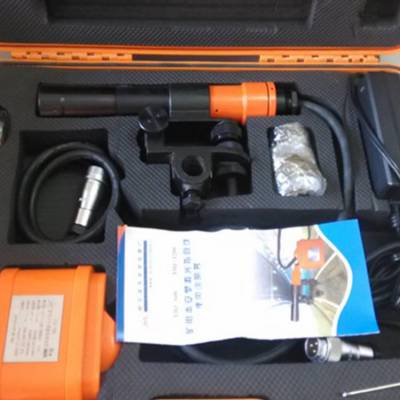

YHJ800型煤矿用本安型激光指向仪（以下简称指向仪）采用半导体激光器作 为光源，便携式结构，功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠，本产品独特的一体化设计，大方便了安装、调整。产品配备本质安全型直流电源，适用于无交流电源厂所或频繁移动场所，可连续工作大于100h。　

　一、YHJ800本安型激光指向仪型号表示：

　　Y--仪器

　　H--指向

　　J--激光

　　800--有效距离800m

　　二、YHJ800本安型激光指向仪使用环境：

　　大气压：86kPa～110kPa

　　环境温度：-20℃～+40℃

　　空气相对湿度：≤96%RH（+25℃时）

　　含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中

　　在无明显破坏绝缘的气体或蒸汽的环境中

一、YHJ800煤矿用本安型激光指向仪用途：

本仪器用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；综采工作面的定位，此外还广泛地应用在公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直。本产品的隔爆外壳一体化设计，可以在有爆炸性气体的环境中放心使用。本产品采用半导体激光器作为光源，具有光束质量好，体积轻巧，工作稳定，安装、调整方便的特点。

三、YHJ800煤矿用本安型激光指向仪使用方法：

1、 把主机上的后备帽拆开，将电源线接在接线端子上， 接好地线 ，然后将仪器重新装好。将主机如图所示安装在固定支架上，锁紧内六角螺母，将固定支架采用适当的方法安装在构架上，找到大约要指向的位置，将固定支架安装好。

2、 接通电源，点亮激光器。

3、 用 螺丝刀松紧钉，调整调焦筒，将光斑大小调整到状态，拧紧锁紧钉。

4、根据经纬仪所测定的方向，调整仪器上的调整旋钮，将光斑指向目标点，拧紧锁紧螺。

四、YHJ800煤矿用本安型激光指向仪使用注意事项：

1.正在使用的仪器出现故障，需停电维修。

2.仪器使用时，GND应牢固可靠接地。

3.接通电源时，请注意电源电压应与仪器铭牌上标明的电压相符。

220V电源接线端子不能接在127V电源接线端子上，若接在127V电源接线端子上，仪器不能正常工作；127V电源接线端子不能接在220V电源接线端子上，若接在220V电源接线端子上，将烧毁仪器。
