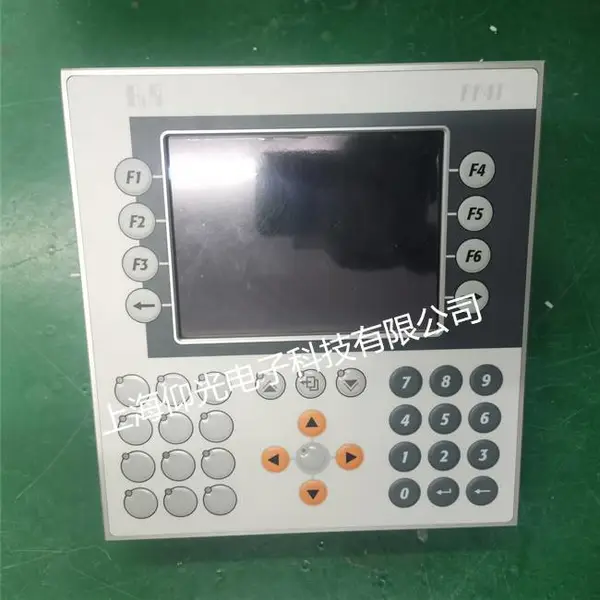

贝加莱触摸屏维修PP41系列 3040.01-490工业电脑工控机黑屏修理快 免费检测 测试好发货 上海仰光电子科技有限公司

贝加莱触摸屏维修常见故障如：上电不启动、上电黑屏、花屏、暗屏、蓝屏、白屏、无主板法通讯、主板高压故障、主板显存故障、系统丢失、系统无法启动、不正常开机、主板损坏、主板线路短路、触摸失灵，触摸偏移、按键面板损坏，电源损坏，液晶损坏、背光损坏、程序备份等。

机器故障：因上电黑屏来修

该机器也是直流24V供电的，首先用万用表测了24V电源输入端与地之间阻值，2兆多欧姆，不短路，

然后打开机器后壳，测电源保 险丝，完好。

于是给机器上24V直流电，电源指示灯亮，初步判定电源电路正常。

用手电简照屏，能看到屏上的画面内容，说明了信号驱动板已经工作并且正常输出了信号。屏显芯片也初步判定正常。

到此，这种情况就看是灯管还是高压的问题了。（高压板坏掉就是一整块黑板，不会有任何变化。大多高压板损坏，是会出现一亮就灭的故障的“如：12V供电处的主电容鼓包等。）

高压板由电源板供电，测U31 1501-33 3A的3.3V DC/DC降压芯片输出脚3.3V正常,

又测U32 1501-50 3A的5V DC/DC降压芯片输出脚5.2V正常

1． 表面声波触摸屏

　　(1) 故障一：触摸偏差

　　现象1：手指所触摸的位置与鼠标头没有重合。

　　原因1：安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置。

　　解决1：重新校正位置。

　　现象2：部分区域触摸准确，部分区域触摸有偏差。

　　原因2：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的。

　　解决2：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。

　　(2) 故障二：触摸无反应

　　现象：触摸屏幕时鼠标头无任何动作，没有发生位置改变。

　　原因：造成此现象产生的原因很多，下面逐个说明：

　　① 表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作；

　　② 触摸屏发生故障；

　　③ 触摸屏控制卡发生故障；

　　④触摸屏信号线发生故障；

　　⑤ 计算机主机的串口发生故障；

　　⑥ 计算机的操作系统发生故障；

　　⑦ 触摸屏驱动程序安装错误。

贝加莱摸屏常修型号：

Power Panel PP35

P035.0300-01 P035.0300-36 P035.E300-01 P035.E300-36 P035.E300-136

Power Panel PP41

3040.01-490

Mobile Panel

5MP050.0653

Automation PC 51x

C510.SX01-00 C511.SX01-00

Power Panel PP45

Automation PC 910

C910.SX01-00

Panel PC 725

C725.1505-00

Power Panel PP65

Power Panel 300 BIOS

P320.0571-39 P320.0573-39 P320.0573-3B P320.1043-39 P320.1214-39 P320.1505-39

Power Panel 300 embedded

Power Panel 400 embedded
