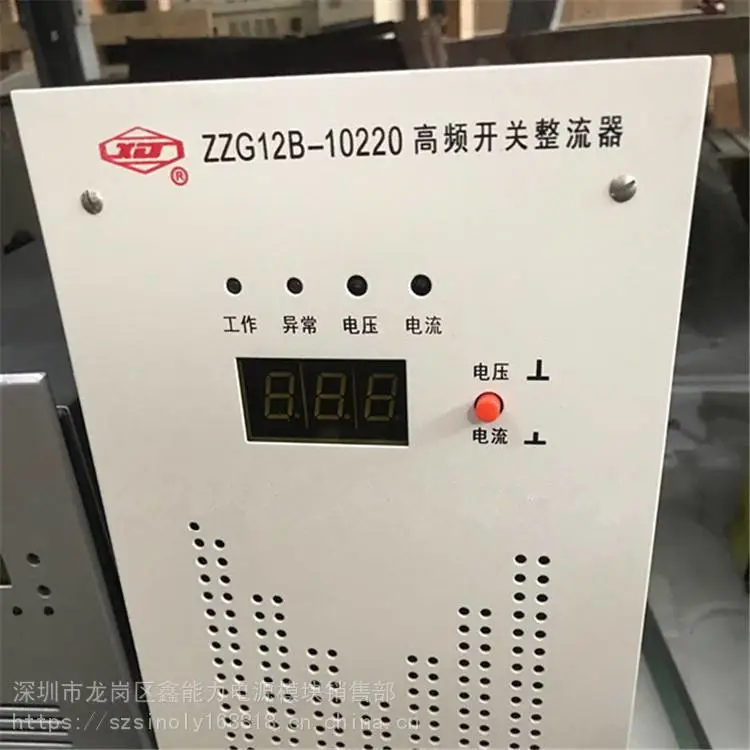

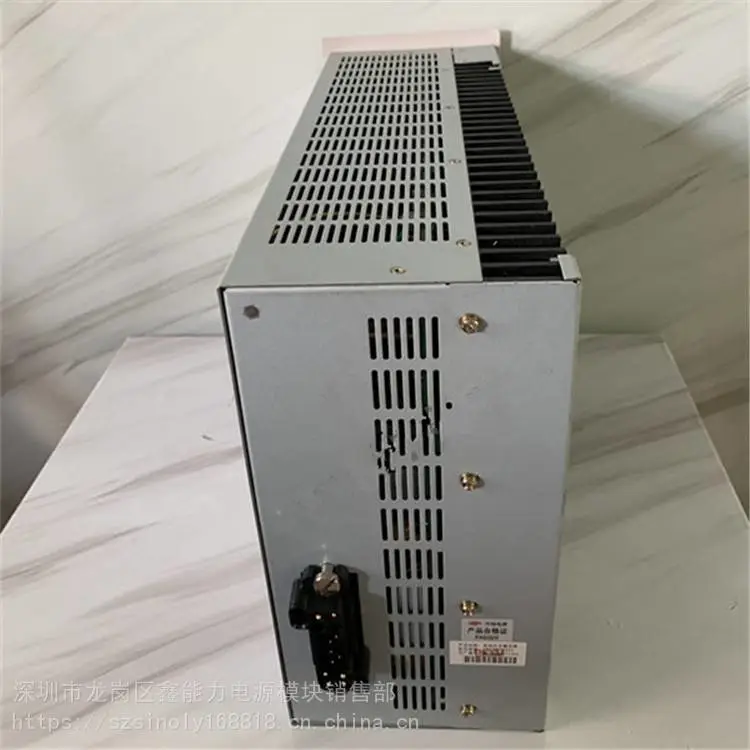

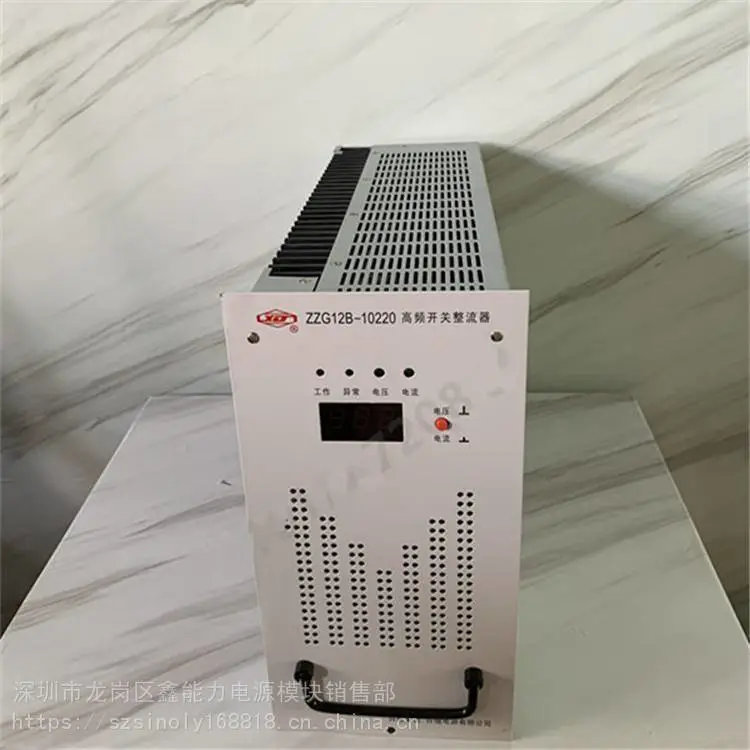

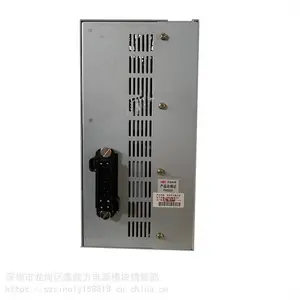

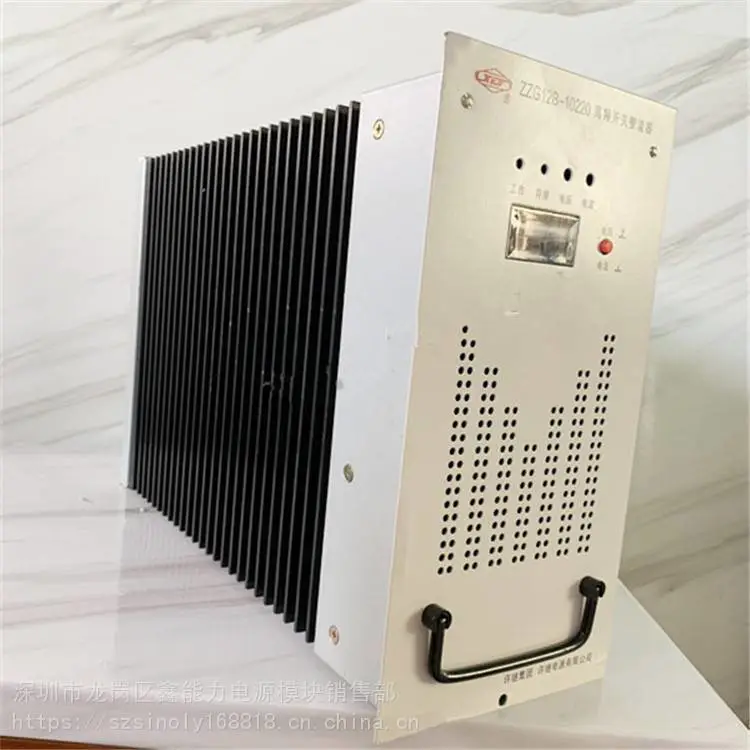

许继ZZG12B-10220高频开关整流模块

ZZG12A-10220 ZZG12B-10220 ZZG12A-20110 ZZG12B-20110

1.采用全桥移相谐振软开关技术，大大降抵了开关管的发热量，整流模块的工作温升大幅降低，***达94%以上；软开关工作模式使开关功率管承受的电应力减小，工作更安全，大大提高了整流模块的可靠性。

2.三相三线制电压输入，三相电流平衡。结合功率因数校正技术PFC的应用，使整流模块的输入电流接近正弦波，大大减小谐波分量对电网的污染，具有良好的电磁兼容性（满足标准GB/T19826-20的要05对电磁兼容求）。
3.低压差硬件自主均流技术的应用，能使多个并联模块平均承担负荷电流，延长单个模块的寿命。利用模块本身的硬件实现均流功能，均流速度快、精度高，监控模块故障退出时不影响均流效果。

4.自冷系列模块采用一体化连接器结构，完全支持热插拔，使整流模块在不切断交流电源的情况下，就可以自由在线插拔更换，维护更方便快捷。同时模块外壳采用***敷铝锌板组合结构，自然冷却，无噪声，无灰尘。
5.风冷系列模块采用***的全隔离防尘结构，带有灰尘的气流只能通过隔离的风道，同时模块的印刷电路板经特殊喷涂处理，具有防腐、防霉和防尘的作用，工作可靠性大大提高。
6.单个模块功能***，具有自动稳压、稳流，输出电压、电流整定，无极限流调节，运行状态指示，输出电压、电流显示，输入过压、欠压、缺相保护，输出过压、过流保护，功率模块过温保护，温控风扇自动调速（风冷系列模块）。
7.采用不依赖上位监控的集散控制工作方式，正常时整流模块受上位监控的控制；在监控模块异常退出时，整流模块自动进入安全工作模式，按预先设定的浮充电压值运行，使整个系统仍能正常工作。
1.输入电压：304V~456V，三相三线制。
2.输出电压：220V模块:180V~290V；110V模块：90V~150V。
3.稳压精度：≤±0.2%。
4.稳流精度：≤±0.5%。
5.纹波系数：≤0.1%。
6.均流不平衡度：≤±3%。
7.满载效率：≥94%。
8.功率因数：≥0.95。
9.音响噪声：≤50dB。
10.MTBF：≥100000小时。
11.整机重量：ZZG12自冷系列：≤15Kg；ZZG13风冷系列：≤30Kg。
12.工作温度：-5℃
