• 任意波形发生器模式和直接数字合成模式

• 每通道250MS/s，通道结合模式下可以达到400MS/s采样率

• 16位垂直分辨率

• 32M采样缓存

• AWG模式配备单独的PLL时钟发生器

概述

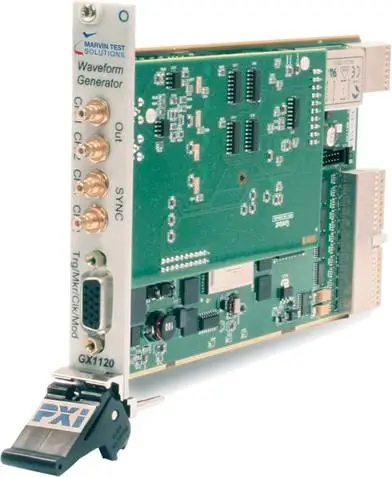

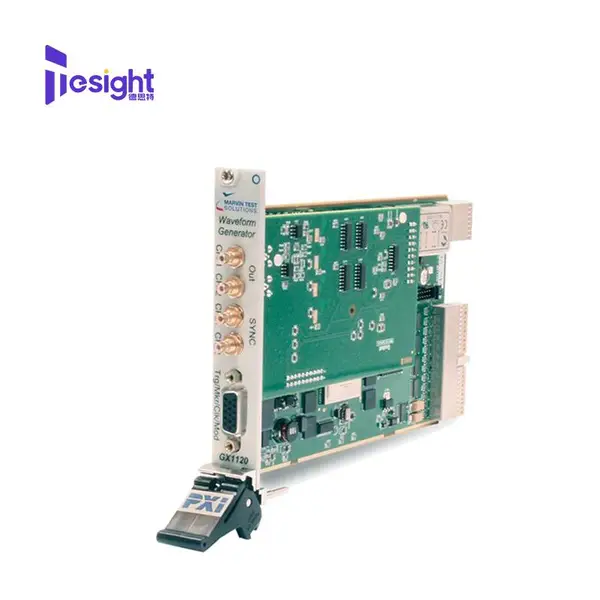

GX1120是一款高性能，两通道的PXI任意波形发生器模块。这个模块在单个设备里提供了函数发生器和任意波形发生器的功能。自带的波形包括正弦波，三角波，斜坡，噪声以及脉冲都可以使用DDS和AWG这两种工作方式进行输出。

特征

因为采样率可以达到250MS/s采样率每通道，并且两个通道之间可以同步操作并保持相位连贯。GX1120对于通信应用，编码电路故障排除以及验证调制器性能的场合来说是一个***的I/Q调制源。除此之外，GX1120的两个通道可以结合在一起来产生400MS/s，16位垂直分辨率的任意波形发生器，从而在3U的PXI板卡上面提供了一个极高性能和高分辨率的波形发生器。每个通道都有完全独立的并且可以编程访问的通道采样时钟以及输出电平，波形类型和偏置设置。GX1120标配32M波形缓存采样点。

触发

GX1120系列可以通过一个软件命令，一个PXI触发事件或者一个外部触发输入来生成一次触发，这几种触发方式提供了用户使用外部触发事件来控制波形产生的能力。波形触发模式包括连续，触发，门限保持以及突发的功能。

采样时钟

一个内部50Mhz的时钟源被用来创建DDS模式下的250MHz时钟。对于AWG模式，两个独立的PLLs（锁相环）被分别用来驱动两个任意波形发生器并且采样率为250MHz。PLLs可以使用内部的50MHz参考时钟或者使用PXI的10Mhz时钟进行锁定。采样时钟产生的采样频率的分辨率为4位或者转换成时间就是10ps的时间分辨率。

编程与软件

这块板子同时也提供了GtWave，GtWave是一个软件包里面包含了一个虚拟的仪器面板，一个Windows的32/64位的dll驱动库和文件。同时还提供一个WaveEasy软件的试用许可证，WaveEasy是一款可以实现创建，修改以及分析波形的软件。这个虚拟面板可用于交互式的编程并且可以从一个显示仪器当前设置和状态的窗口来控制仪器。另外，同样也提供了接口文件来支持其他的编程工具和语言比如ATEasy, LabView, LabView/RealTime, C/C++, Microsoft Visual Basic, Delphi, 和 Pascal。一个在线的文档以及PDF格式的用户手册页面可以找到详细的关于安装，使用以及编程的说明。

应用

• 视频

• 导航

• 雷达

• 声纳

• 通信

• 转换器测试

• 滤波器的设计&测试
