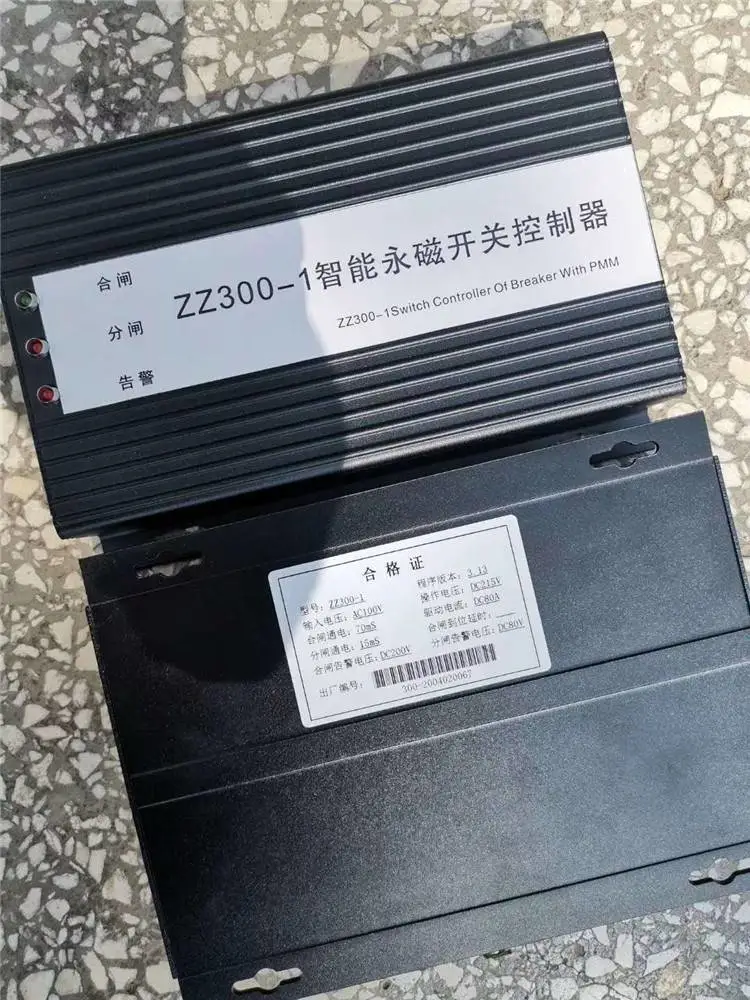

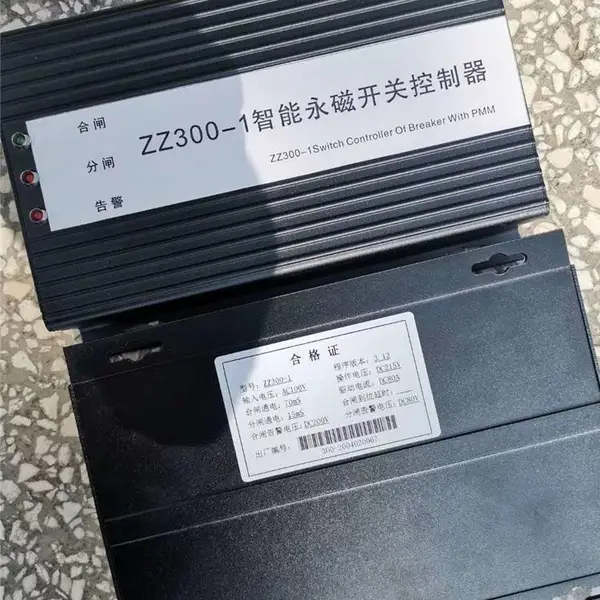

ZZ300-1矿用永磁开关控制器 ，为矿用高压开关智能综合保护器。具有档位可调、可靠性和灵敏性高的选择性漏电保护、过电流保护、过负荷保护、过电压保护、欠电压保护和绝缘监视功能。影响矿用高压开关技术性能的关键因素是选择性漏电保护的可靠性和选择性。目前矿井使用的高压选择性的漏电保护装置在设计时，对矿井供电系统个性特征因素的影响考虑不够完整，因此，造成了某些矿井高压开关中漏电保护的选择性，可靠性很差，在发生漏电故障时，高压馈电开关误动作多，大量的非故障供电线路的控制开关跳闸，扩大了故障的影响范围，严重影响了井下供电的可靠性和安全性，对安全生产造成了***的影响。 本装置在选择性漏电保护设计时充分考虑了矿井供电系统结构因素的影响，采用多判据融合技术实现了保护装置的智能化。同时采用了角误差校正技术和抗干扰技术。该保护装置的适应性强、选择性好、可靠性高，是一种高性能矿用高压开关智能综合保护器。





永磁开关控制器是专门针对纯交流输入使用的各种永磁真空断路器而设计的，它内部集成了电容充电功能、失压脱扣功能、电容放电等功能。

1、智能一体化设计，集成了电容充电功能、失压脱扣功能、电容放电功能、远程和本地按钮控制。外部只需配储能电容，就可以正常工作了，简化了二次线路设计。

2、可以使用两个电容器（根据机构的耗能选配），分别为合、分闸线圈提供操作电源。可以可靠驱动永磁机构，实现快速合、分闸功能，或重合闸功能。

3、输入电压工作范围宽，AC60V-150V 或AC135V-250V 可正常工作。可以为1～10万μF储能电容充电，提供一个DC100～380V的机构操作电源。

4、输入输出无触点，体积小，安装简单操作方便。新版XB450 完全兼容原控制器。

5、合、分闸智能模糊控制，取消了位置检测，简化了控制过程。

  适用条件：

（1）海拔不超过2000米；

（2）周围介质温度不于+40℃，不低于-5℃；

（3）空气相对湿度不大于95%；

（4）在无强烈颠簸振动以及与垂直面倾斜不超过15°的地方；

（5）无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；

（6）可用于有煤尘、瓦斯危险的矿井
