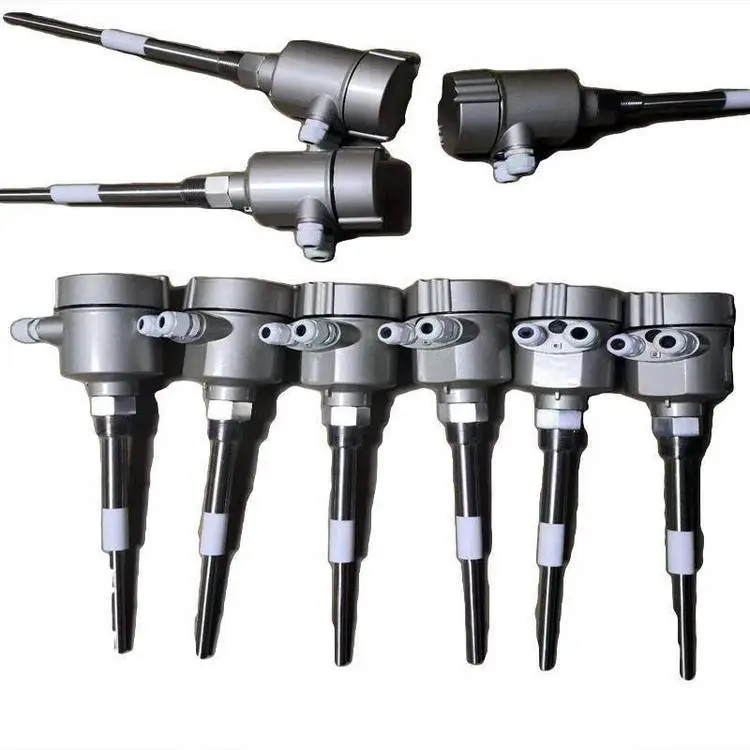

RF800G1F1B800射频导纳物位计AC220V

一、详情简介

RF800G1F1B800射频导纳物位计AC220V是一种物位测量仪表，“导纳”为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，因此射频导纳技术可以理解为用高频测量导纳。

RF800G1F1B800射频导纳物位计主要由检测部分和变送部分组成，检测部分包括探头、保护套外壳等；变送部分包括振荡缓冲电路、频率变换及挂料处理电路、误差修正放大器、信号解调器、调制驱动放大器、滤波阻尼环节、电压限制及电压电流转换电路等。根据电桥原理，由于液位升高而增大的电容使电桥失去平衡，同时正比于电桥不平衡度的解调器输出电压，经滤波放大、输出阻尼、电压/电流转换后，输出与物位成正比的4-20mA电流信号。无论是射频电容物位计或射频导纳物位计都能准确测量介质的物位，但与普通射频电容物位计相比，射频导纳物位计更适合测量料位，因为它可以较好地处理挂料对料位测量的影响。

RF800G1F1B800射频导纳物位计AC220V

二、RF800G1F1B800射频导纳物位计特点：

1、通用性强：应用于各种场合，飞灰，颗粒、粉体、液体、粘稠、导电和非导电物料。

2、抗粘附电路：采用抗粘附电子线路可以消除物料的粘附而产生虚假信号。

3、可拆式探头：探头与控制器可分离，无电缆连接，安装拆除不影响进出料。

4、探头耐高低温：探头适合-40℃至200℃工作环境。还提供陶瓷高温探头，耐温达800℃。

5、贴片技术：电路抗振性更强，电路参数更。

6、滚压技术：提高了探头的使用压力。

三、RF800G1F1B800射频导纳物位计工作原理

1、射频导纳物位计安装在容器中时就构成了一个电容器，电极的金属棒（测量电极）作为电容的一个极板，容器壁（注：若容器壁为绝缘材料，则应该设置另一个电极，称之为参考电极）作为电容器的另一个极板。当物位上升到测量电极位置，平常包围在两个电极板间的空气被被测物料取代，由于被测物料与空气的介电常数的差异，导致电容量发生突变，射频导纳物位计通过射频电路检测到这一突变，并转换成开关信号，通过继电器完成开关动作。一般过程介质的相对介电常数应在1.5以上（空气为1.0）。

2、探头的抗粘附电路可以使测量电路对探头上堆积的物料忽略不计。加载到抗粘附电路的射频激励电位与加到传感探头上的相等。由于电流不能在相同的电位下流动，抗粘附电路就隔断了从通电的探头经过堆积的物料到容器壁的电流流动。这样测量到的是通电探头周围的物料，而不是堆积的物料。
