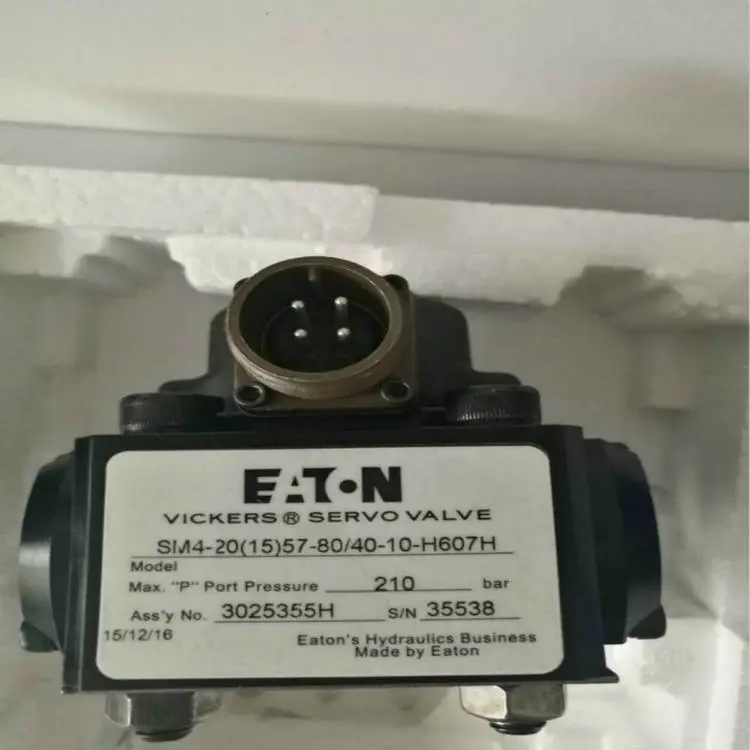

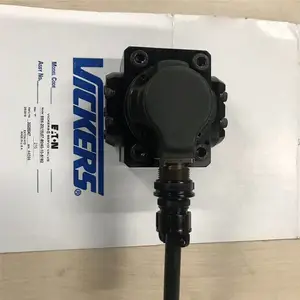

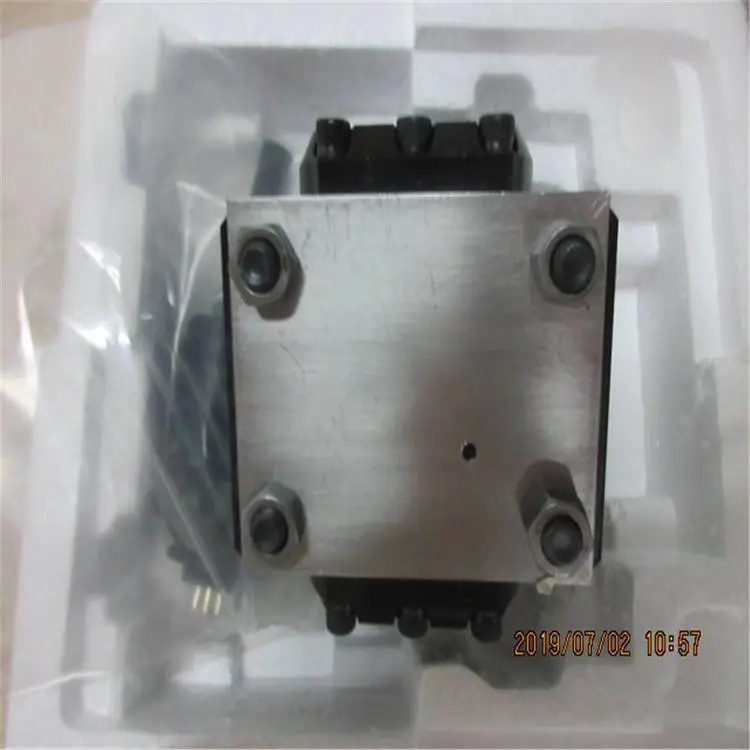

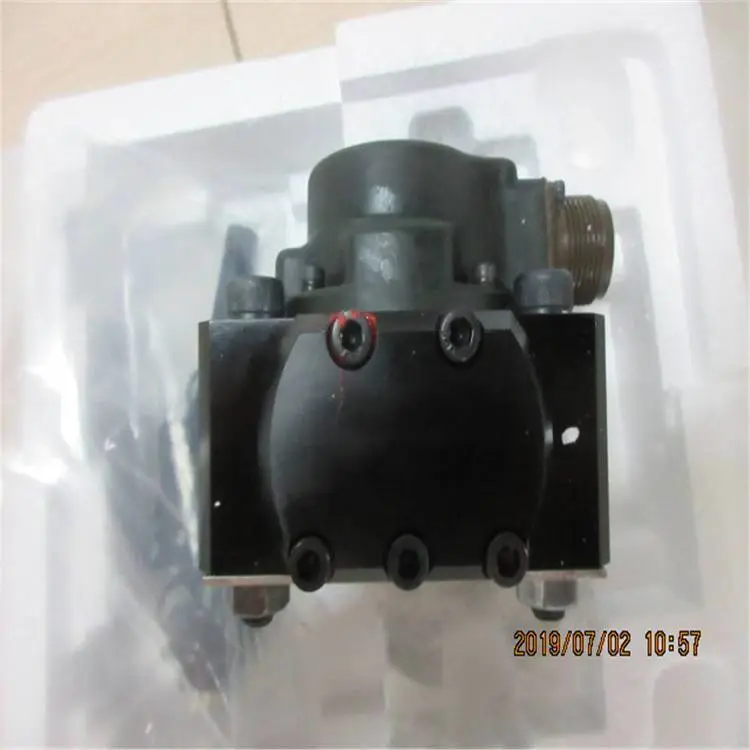

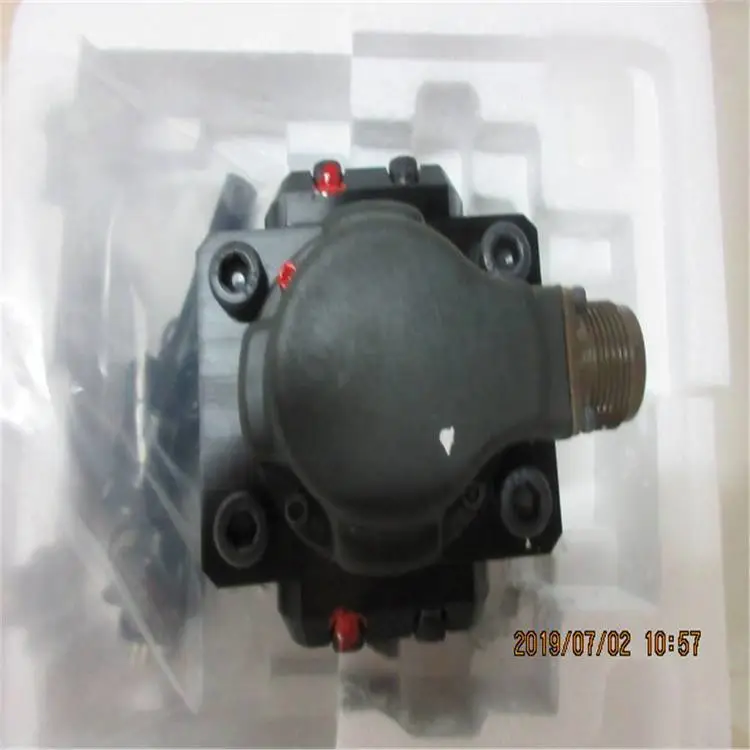

VICKERS威格士伺服阀，SM4-20(15)57-80/40-10-H607H

SM4 系列是两级模块化设计的流量控制阀，能够集成块或板式安装。对称的双线圈、四气隙、力矩马达通过六个螺钉与*级喷嘴挡板先导阀连接。级采用带有机械零位调整的四通滑阀和阀套结构。阀芯位置通过反馈杆反馈到*级。一个集成式35μm ()的过滤器保护先导级免遭污染。SM4伺服阀与液压缸、位置传感器和相应的电路组合，便能够实现液压缸位置的无级控制，精度达到0.025 mm (0.0001 inch)或更高(取决于选择的元件、行程长度和负载特性)。SM4伺服阀与液压伺服马达、转速计和相应的电路组合，便能够实现比例流量的无级控制，在速度／加速度曲线实时控制中，可***闭环误差小于每分钟1/10转。

SM4 与压力／力传感器、液压缸以及压力控制电路组合，便能够实现的压力／力控制，系统zui佳稳定性可达到压力和负载量程的1%。SM4-10/12/15伺服阀的设计与威格士精湛的制造技术相得益彰，将为用户奉献zui佳的系统控制。

是两级模块化设计的流量控制阀，能够集成块或板式安装。双线圈、四气隙的对称式力矩马达通过六个螺钉安装在级喷嘴挡板先导阀上。级采用带有机械零位调整的四通滑阀和阀套结构。阀芯位置通过反馈杆反馈到级。一个集成式 35μm ()的过滤器保护先导级免遭污染。

威格士的 SM4-20 伺服阀提供系统闭环控制，具有位置精度高、速度曲线可重复以及可预测的力或力矩的调节等优点。

SM4 20伺服阀的设计与威格士精湛的制造技术相得益彰，将为用户奉献的系统控制。

SM4-20 系列伺服阀提供宽范围的流量输出，当70 bar (1000 psi)△p时，

额定流量从 3,8 到76 l/min (1.0到20 USgpm)。

SM4 伺服阀与液压缸、位置传感器和相应的电路组合，便能够实现液压缸位置的无级控制，精度达到0.025 mm (0.001inch)或更高(取决于选择的元件、行程长度和负载特性)。

SM4 伺服阀与转速计和相应的电路组合，便能够实现比例流量的无级控制，在速度

／加速度曲线实时控制中，可***闭环误差小于每分钟 1/10 转。SM4与压力／力传感器组合，便能够实现的压力／力控制，而且系统稳定性可达到压力和负载量程的

VICKERS威格士伺服阀，SM4-20(15)57-80/40-10-H607H

流量可达 76 l/min (20 USgpm) — 压力可达210 bar (3000 psi)

SM4-20伺服阀 质量：1.03kg

SM4M(E) 安装底板 质量：0.91kg

SM4A 伺服阀过渡板 质量：0.439kg

SM4FV 冲洗阀 质量：0.27kg

SM4FM 过滤模块 质量：0.73kg

SM4-20

VICKERS威格士伺服阀，SM4-20(15)57-80/40-10-H607H

SM4-20(7.5)28-80/40-50

SM4-20(2.5)9-80/40-50S15

SM4-20(20)76-80/40-50-S15

SM4-40(40)151-20/200-50

SM4-10(5)19-20/200-10

SM4-20(15)57-20/200-10

SM4-40(30)113 -80/40 -10

SM4-20(5)19-80/40-10

SM4-20(15)57-80/50-10

SM4-10(1)3.8-80/40-10

SM4-20(5)19-200/15-10

SM4-40(40)151-80/40-10

SM4-20(2.5)9-80/40-10-S10

SM4-20(20)76-20/200-10

SM4-40(40)151-20/200-10

SM4A-20-SH4-10

SM4A-20-A03-10

SM4A-40-A06-10

SM4-20(6.1)23-20/200-10S35

SM4-20(15)57-20/200-10S148

SM4-40(40)151-80/40-10-S15

SM4-20(20)76-80/40-50

SM420(15)5780/4010

SM420(15)5780/4010S182

SM420(10)3880/4010

SM420(1)3,880/4010

SM440(40)15180/4010

SM420(15)5780/4010S451

SM420(15)5780/4010S451

SM420(5)19200/1510

SM440（45）15180/4010S205

SM410(5)1920/20010

SM410(1)3.880/4010

SM420(40)15180/4010

SM420(2.5)980/4050S15

SM420(20)76140/40

SM415(10)38200/1510

SM4(20) 20(76) 80/4010

SM420(5)1980/4010

SM440(40)15180/4010H191

SM420(15)5780/4010H607

SM410(5)1920/20010S20

SM420(6.1)2320/20010S35

SM4A20SH410

SM420(15)5780/4010S182

SM440(40)15180/4010S205

SM4(20) 20(76) 80/40-10

SM4(20) 20(76) 30/100-10

SM4-20(5)19-80/40-10

SM4-20(5)19-80/40-10

SM4-30(30)113-80/50-20

SM4-30(30)113-80/65-20

SM4-40(40)151-80/40-10-H191

SM4-20(15)57-80/40-10-H607

SM4-10(5)19-20/200-10-S20

SM4-20(6.1)23-20/200-10-S35

SM4A-20-SH4-10 886813

SM4-40(40)151-80/40-10-H919

SV4-10-0-0-00

SV4-10-0-0-12DG

SV4-10-0-0-12DW

SV4-10-0-0-230AG

SV4-10-0-0-24DG

SV4-10-0-2G-24DG

SV4-10-0-3G-24DG

SV4-10-3-0-00

SV4-10-3-0-12DG

SV4-10-3-0-24DG

SV4-10-3-3G-24DG

SV4-10-3M-0-00

SV4-10-3M-0-12DG

SV4-10-3M-0-12DN

SV4-10-3M-0-230AG

SV4-10-3M-0-24DG

SV4-10-3P-0-00

SV4-10-3P-0-24DG

SV4-10-3P-0-28BN

SV4-10-4-0-00

SV4-10-4-0-24DG

SV4-10-C-0-00

SV4-10-C-0-115

SV4-10-C-0-230AG

SV4-10-C-0-24DG

SV4-10-C-2G-24DG

SV4-10-C-3G-12DG

SV4-10-C-3G-24DG

SV4-10-CM-0-00

SV4-10V-3-0-00

SV4-8-0-0-00

SV4-8-0-0-24DGS

SV4-8-0-M-0-00

SV4-8-3-0-00

SV4-8-3-0-12DGS

SV4-8-3-0-12DNS

SV4-8-3-0-24DGS

SV4-8-3M-0-00

SV4-8-3M-0-12DGS

SV4-8-C-0-00

SV4-8-C-0-12DGS

SV4-8-C-0-24DGS

VICKERS威格士伺服阀，SM4-20(15)57-80/40-10-H607H
