单人双吹风淋室技术参数：

外形尺寸：1400*1000*2100（宽×深×高）

净化区尺寸：800*900*1960（宽×深×高）

过滤器净化效率：≥0.5um尘埃≥99.***（钠焰法）

喷口风速：≥22m/s以上方可达到除尘效果

风淋时间：0~99sec可调

循环风量：1500~2000M3/h

电 源：380V-50Hz或220V-50Hz

功率：1.1KW

重 量：250Kg

高效过滤器尺寸：600*600*120*2只

初效过滤器尺寸：590*290*10*2只

风机：160型 2只

喷嘴：12只

拉手：2付

闭门器：2只

合页：3付

电子连锁：1套

LED照明灯：1只

双人双吹风淋室技术参数：

外形尺寸：1400*1500*2100 （宽×深×高）

净化区尺寸：800*1400*1960（宽×深×高）

过滤器净化效率：≥0.5um尘埃≥99.***（钠焰法）

喷口风速：≥22m/s以上方可达到除尘效果

风淋时间：0~99sec可调

循环风量：1500~2000M3/h

电 源：380V-50Hz或220V-50Hz

功率：1.5KW

重 量：460Kg

高效过滤器尺寸：820*600*120*2只

初效过滤器尺寸：930*290*10*2只

风机：200型 2只

喷嘴：18只

拉手：2付

闭门器：2只

合页：3付

电子连锁：1套

LED照明灯：1只

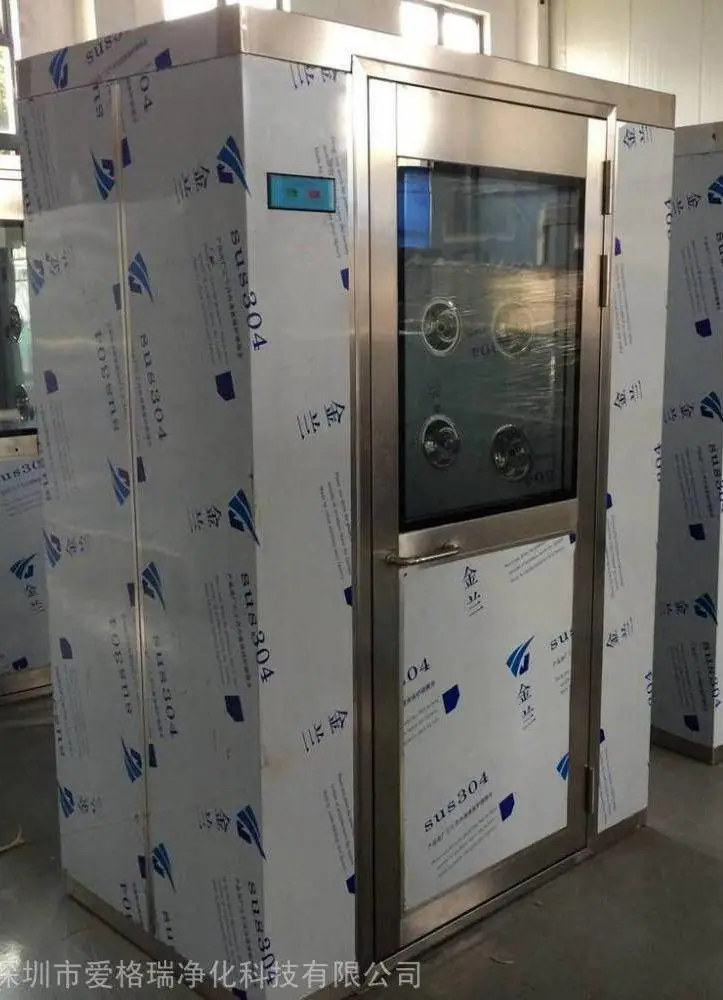

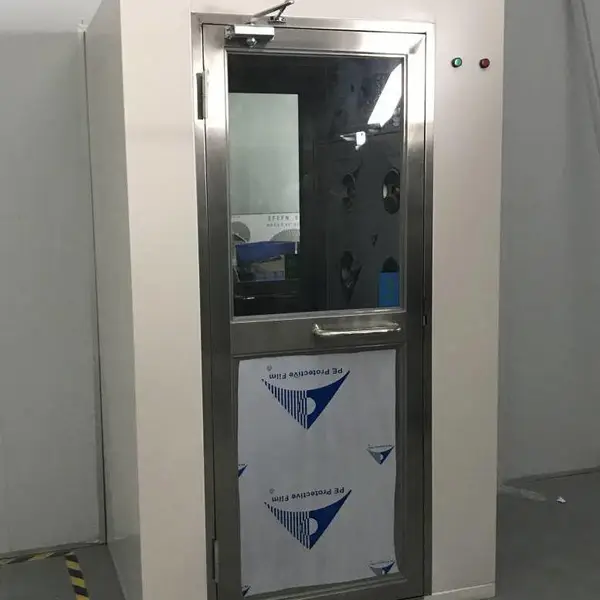

风淋室板材普通型采用“ EPS ”系列 50mm 厚夹芯彩钢板和配套铝型材制造，其特点是造价低并和净化室是同一材质，整体感较好。较***的采用 1.2mm 厚冷轧钢板和配套型材制造，风淋室表面采用静电喷塑，其特点是美观，现代；其内壁，门还可以用不锈钢制作，其效果更显豪华。更为***的为全201#和304#不锈钢制造，门为感应自动移门，电子互锁操作系统采用智能程序 PLC 控制系统，为现代企业产品。

可选配
件

1、全不锈钢箱体 2、内胆不锈钢 3、紫外线杀菌灯 4、除静电装置 5、自动门 6、双速风机 7、压差表 8、底板不锈钢

结构说
明

1、 风淋室由箱体、门、高效过滤器、送风机、配电箱、喷嘴等几大部件组成。

2、风淋室的底板通常由不锈钢制成，箱体用不锈或钢板折弯焊接表面为乳白色烤漆。

3、箱体采用冷轧钢板制造，表面静电喷塑处理，美观大方，内底板全不锈钢板制易清洁。

4、箱体主材及外形尺寸可根据客户要求定制。

作
用

风淋室是人员进入洁净室无尘车间净化设备，通用性强，可与所有的洁净室和洁净厂房配套使用，工作人员进入车间时，必须通过此设备，用强劲洁净的空气，由可旋转喷嘴从各个方向喷射至人身上，有效而迅速清除去附着在衣服上的灰尘、头发、发屑等杂物，它可以减少人进出洁净室所带来的污染问题。风淋室的两道门电子互锁，可以兼起气闸室的作用，阻止外界污染和未被净化的空气进入洁净区域。防止工作人员将头发，灰尘、细菌带入车间，达到工作场地严格的无尘净化标准，生产出高质量的产品.

常见故障处
理

一、电源开关。通常风淋室有四个地方可以切断电源：

1、风淋室外箱体的电源开关；

2、风淋室内箱体的控制面板；

4、风淋室两侧外箱体上（此处电源开关可预防紧急情况下切断电源，有效地提高工作人员的人身安全）。当电源指示灯不通时，不防重新检查一下以上四个风淋室电源处。

二、风淋室风机不工作时。当风淋室不工作时，快速去检查一下风淋室外箱体的紧急开关是否切断，如确定切断了，用手轻轻一按，往右方旋转一下松手即可。

三、风淋室风机倒转或者风淋室风速很小时，请务必检查一下380V三相四线的线路是否反接，一般风淋室生产厂家出厂安装时会有专人的电工接好线；如反接了风淋室的线源，轻者会导致风淋室风机不工作或反转风淋室风速减小，重者会烧掉整个风淋室的线路板；建议使用风淋室企业不要轻意去更换接线，因生产需要确定要移动的话，请咨询风淋室厂家解决。

四、风淋室不吹淋，除了以上三点外，还需检查风淋室箱体内部的急停键是否按下，如急停键为经色时，风淋室则不会吹淋；要重新按一下急停键则可正常工作。

五、风淋室不能自动感应吹淋时，请检查风淋室内箱体右下角的光感系统，看光感装置是否安装正确，如光感两边正相对且光感正常，则可自动感应吹淋。

六、风淋室使用一段时间风速很低时，请检查风淋室的初、高效过滤器是否积尘过多，如是请更换过滤器。（风淋室初效过滤器一般1-6个月内更换一次，风淋室高效过滤器一般6-12个月内更换一次）

保养和维
护

风淋室保养和维护，这是直接关系到风淋室工作效率和风淋室使用寿命的，所以企业需重视这个环节.

相关风淋室的保养

1.风淋室安装定位.切勿随意移动、整改;如需要更改移位须找人员和厂家指导，移位须重新校对地面水平，以防门框变形，影响风淋室的正常工作。

2.风淋室设备部位和环境需良好通风和干燥.

3.风淋室正常工作状态下切勿触摸或使用所有控制开关

4.人或货物感应区内，系统在接受感应后，方能进入吹淋程序;

5.切勿从风淋室内运输大件物品，以免碰坏表面及电控件;

6.风淋室内外面板，切勿用硬物碰击，以免刮伤

7.风淋室门是电子联锁，当一扇门打开时另一扇门自动锁定，切勿同时强迫开关两扇门，系统运行时切勿强迫开关任何一扇门

8.吹淋时间一经设定，切勿随意调节.

9.风淋室 需采用责任人管理，每季度定期更换初效过滤器。

10.平均每2年更换风淋室的高效过滤器。

11.风淋室使用轻开轻关风淋室内、外门。

12.遇风淋室发生故障时，应及时报维修人员修理。一般情况下不准启动手动按钮。

下面是风淋室维护相关事项

1、风淋室检修、保养设备，必须要由培训的人员操作.

2、风淋室电路安装在进入门的上方箱体内，打开面板门锁即可维修更换电路板，维修时一定要关掉电源;

3、高效过滤器安装在主箱体的中间段(喷嘴板后面)拆开喷嘴面板即可拆下高效过滤器.

4、安装闭门器本体时，调速阀面向门铰链，且闭门时让门在闭门器的作用下自由关闭，请勿另加外力，否则将可能损坏闭门器.

5、风淋室风机安装在风淋箱体侧下方，拆开回风过滤器.

6、门磁开关和电子插锁(双门互锁)安装在风淋室门框的中间位置，拆开电锁面部螺丝即可检修维护;

7、初效过滤器(回风用)安装在风淋室箱体下方两侧(即孔板后)，拆开孔板即可更换或清。
