产品概述：

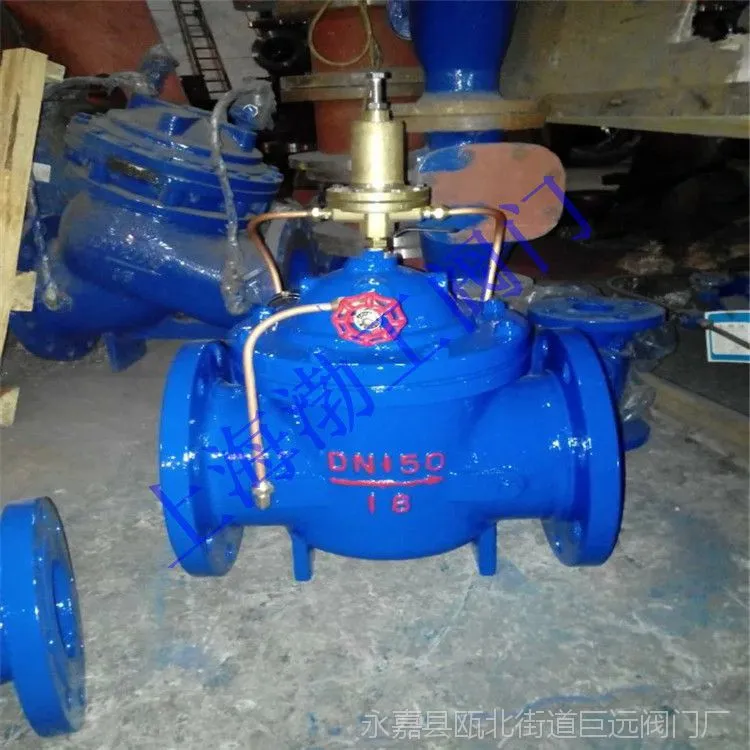

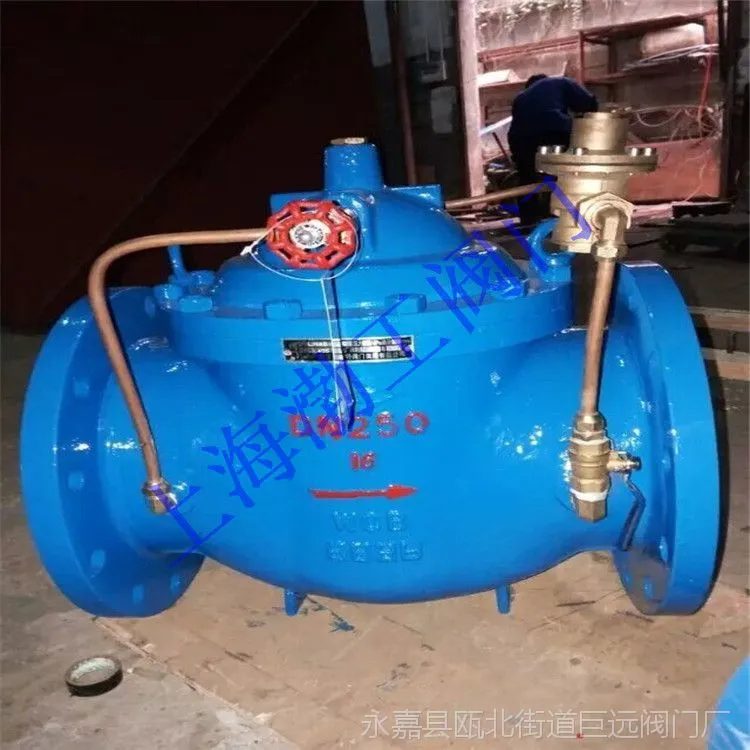

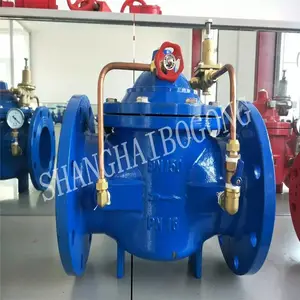

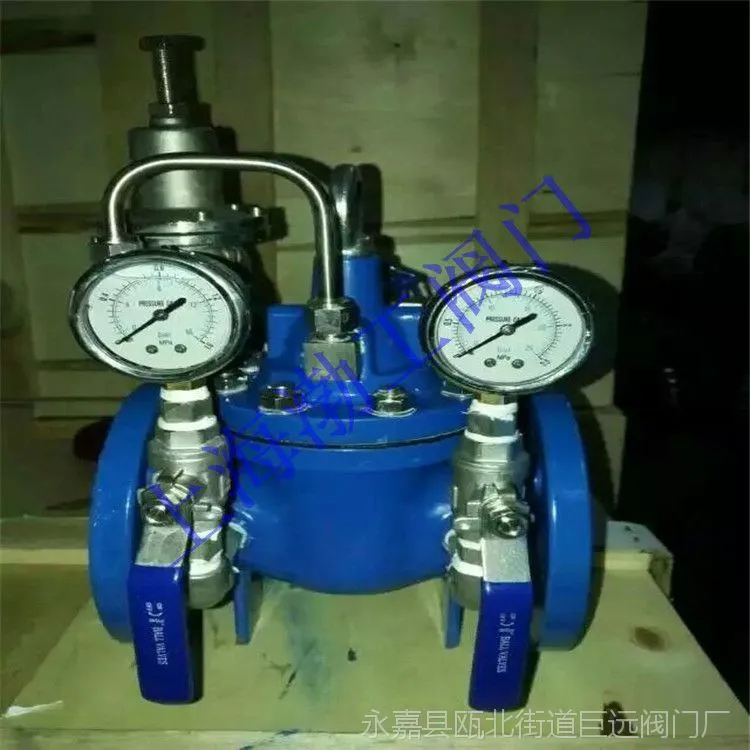

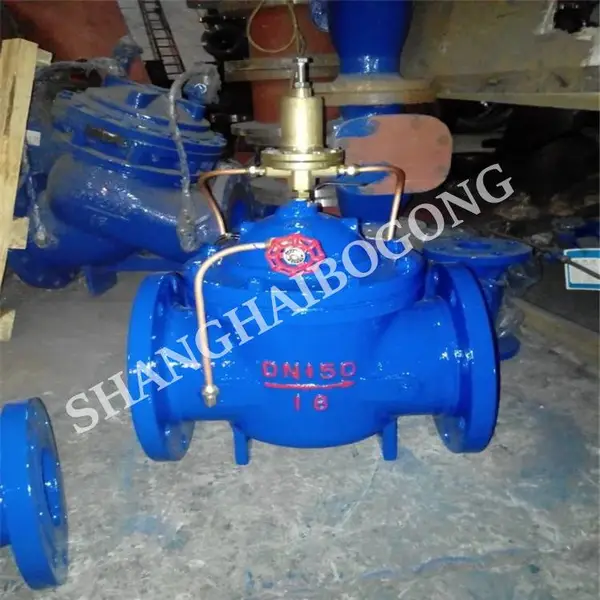

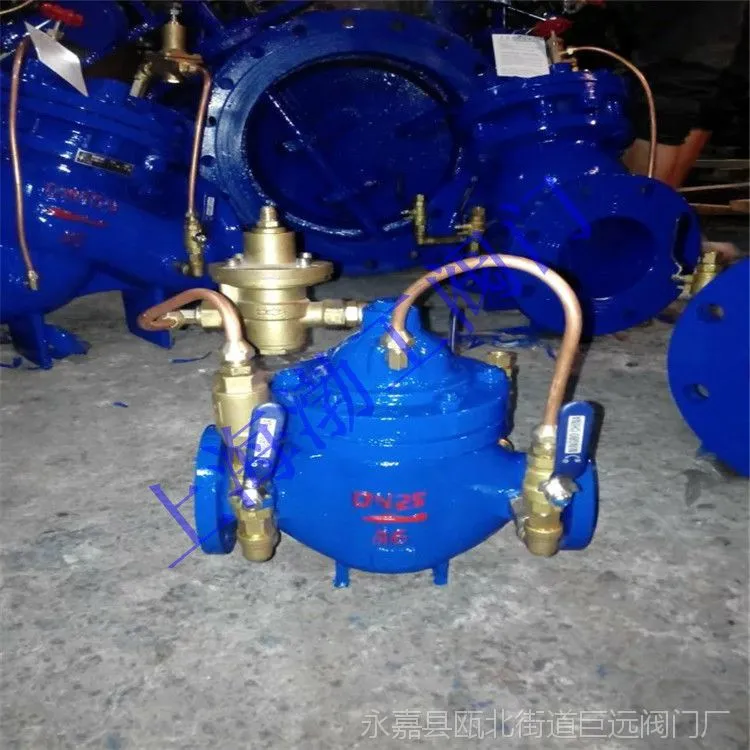

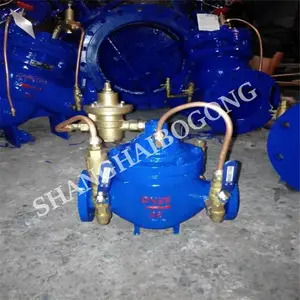

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

出厂压力测试：

工作原理：

1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

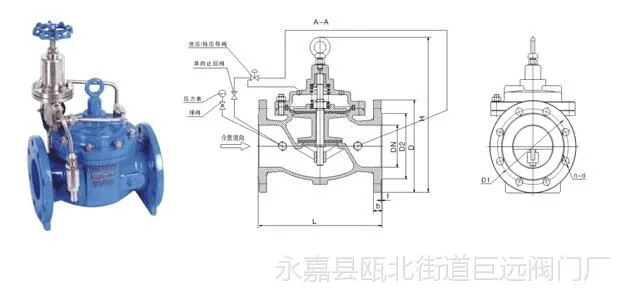

内部结构图及主要零部件材料：

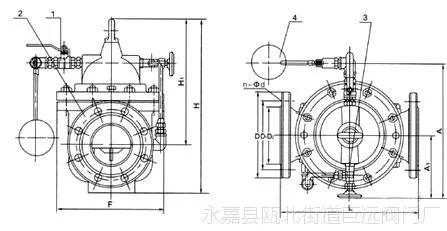

连接尺寸（PN 1.0-2.5MPa）：

安装示意图：

选型要点：

( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要求等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

( 6 )水利控制阀应设置在介质单向流动的管路上。

( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网高位置 等存气段 应设置自动排气阀。

( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

( 10 )阀门安装前应做强度和严密性试验。

( 11 )阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍;

B、阀门的严密性试验压力为公称压力的1.5倍;

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

D、阀门试验持续时间按上表。

、
