供应铁三角 Audio-Technica ATW-3110bD 无线腰包式麦克风系统（655.500-680.375兆赫）

铁三角的第三代3000系列无线系统提供高达1001可选择的超高频和清晰的音质和直观操作的新功能。我们简化了选择可用频率，提高了系统的可靠性，以及清晰的读取在黑暗的阶段，照明变送器屏幕。这一切都加起来的坚如磐石，细节丰富的高保真音质的品。

多功能的ATW-T310b UniPak体包发送器具有与各种麦克风，以及吉他电缆兼容的安全4针锁连接器。 3位侧滑盖发射器的控制面板上，防止意外关闭或通道切换。一种新的锁定电池仓提供了的锁，更可靠的设计。

3000系列可配备一个动态或电容式手持发射器配有坚固的金属结构和超薄人体工学设计。在ATW-T341b手持式发射器，包括舞台验证的艺术家精英AE4100心型动态元素，且ATW-T371b手持式发射器采用了录音室品质的艺术家系列ATM710心型电容元件。

996 - 1001 UHF频段中有三种频段3 UHF频率范围：

541.500 MHz至566.375兆赫（电视频道25 - 30）

655.500 MHz至680.375兆赫（电视频道44 - 49）

482.000 MHz至507.000兆赫（电视频道16 -20）天线功率可供电天线和其他在线射频器件九预先协调的频率扫描组简化的选择可用频率的多通道无线系统真分集工作降低了辍学***数字音锁定静噪有效地阻止杂散射频和通信发射数据接收器显示变送器具有背光LCD和双基色LED锁定电池仓与安全锁和坚固的设计地面升降开关有助于消除因地嗡嗡声循环平衡和非平衡音频输出千斤顶ATW-T310b UniPak发射机包括超级Hi-Z输入，提供负载吉他拾音器ATW-T341b手持话筒/发送器具有艺术家精英AE4100心型动态元素ATW-T371b手持话筒/发送器具有的艺术家系列ATM710心型电容元件

整个系统规格工作频率：UHF频段

C波段：541.500 MHz至566.375兆赫（996频率）

带D：655.500 MHz至680.375兆赫（996频率）

带我：482.000 MHz至507.000兆赫（1001频率）

并非所有的频率在所有地区。请与当地法规。小频率步进：25千赫兹调制方式：FM偏差：±35千赫动态范围：>在110分贝（A计权），典型的总谐波失真：<1％（在1 kHz，±17.5 kHz的偏差）工作范围：100米（300"），典型

开范围环境无干扰信号。工作温度范围：-5°C至+ 45°C（23°F至113°F）

电池和液晶性能可能在非常低的温度下降低。频率响应：70赫兹至15千赫兹（+ 1分贝，-3分贝）接收器规格接收系统：真正的多样性镜频抑制60分贝标称55分贝的射频灵敏度：20 dBuV在60分贝的S / N比输出电平： XLR，平衡：+9 DBV; ?“（6.3 MM），不平衡：+7 DBV天线输入：BNC型，50欧姆

偏置电压12V DC 60毫安，每个电源要求：12-18V DC 500 mA尺寸：210.0毫米（8.27“）宽x164.4毫米（6.47”）深x44.0毫米（1.73“）H

不包括BNC接头或脚。净重：1.1千克（38.8盎司），不含配件配件包括：两个灵活的UHF天线; AC适配器（视而定）;机架安装适配器腰挂式发射机规格射频输出功率：高：30毫瓦，气温：10毫瓦（可切换），在50欧姆杂散辐射：继联邦和法规输入接口：四针锁连接器

引脚1：GND

针2：INST INPUT

引脚3：麦克风输入

引脚4：直流偏置+ 5V电池：两节1.5V AA，不包括电池寿命：

高：6小时（碱性）

气温：8小时（碱性）

根据电池类型和使用模式。外形尺寸66.0毫米（2.60“）宽x24.0毫米（0.94”）深x87.0毫米（3.43“）H净重：81克（2.9盎司），不含电池

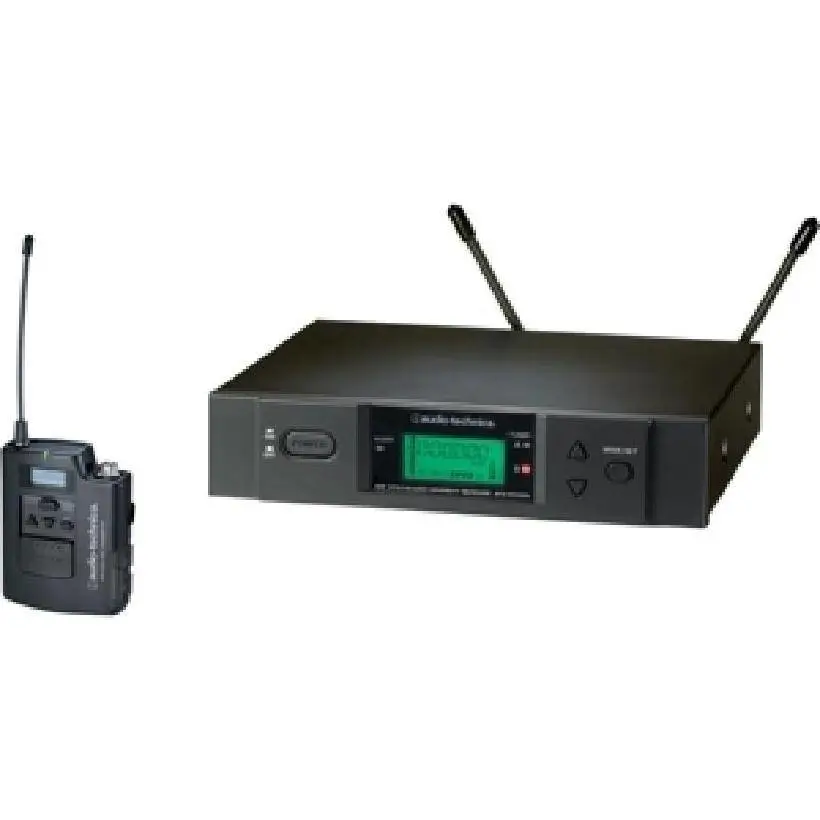

ATW-R3100bD接收机ATW-T310bD UniPak腰包式发射机

音频处理器的基本内容

　　音频处理器，又称为数字处理器。数字处理器就是对数字信号的处理，其内部的构普遍是由输入部门和输出部门组成，其中属于音频处理部门的功能一般如下：输入部门一般会包括，输入增益控制（INPUTGAIN），输入均衡（若干段参数均衡）调节（INPUT EQ),输入端延时调节（INPUT DELAY)，输入极性（也就是大家说的相位）转换（input polarity)等功能。而输出部门一般有信号输入分配路由选择（ROUNT)，高通滤波器(HPF），低通滤波器（LPF），均衡器(OUTPUTEQ），极性（polarity），增益（GAIN），延时（DELAY），限幅器启动电平（LIMIT）等功能。

　　功能特点
　　数字处理器输入功能先容
　　输入增益：控制处理器的输入电平。一般可以调节的范围在12分贝左右。
　　输入均衡：一般数字处理器大多数使用4－8个全参量均衡，内部可调参数有3个，分别是频率、带宽或Q值、增益。
　　输入延时：这个功能就是让这台处理器的输入信号一进了就进行一些延时，一般在这台处理器和它所控制的音箱作为辅助时候做整体的延时调节。
　　输入极性转换：可以让整台处理器的极性相位在正负之间转换，省掉你改线了。
　　数字处理器输出功能先容
　　信号输入分配路由选择（ROUNT)：作用是让这个输出通道选择接受哪一个输入通道过来的信号，一般可以选择A（1）路输入，B（2）路输入或混合输入（A+B或mix mono）,假如你选择A，
　　那么这个通道的信号就来自输入A，不接受输入B的信号，假如选择A+B,那么，无论A或者B路哪个有信号，这个通道都会有信号进来。
　　高通滤波器(HPF）：这个就是用来调节输出信号的频率下限，好比调节音箱的下分频点，内部一般也是由3个参数组成，一个是频率，用来选择需要的频率下限值，另一个是滤波器形式，一般有3种，L-R、BESSAL，butworth,假如你不明白的话，选择L-R就可以，第三个参数就是滤波器斜率，一般有6，12，18，24，48dB/OCT几种，太深的我也未几说了，这个斜率的意思就是你选择的数值越大，分得越干净。
　　低通滤波器（LPF）：就是用来调节输出信号的频率上限，好比控制超低音的上分频点，内部调节内容和HPF一样。
　　HPF和LPF组合起来就是带通滤波器，好比一个外置3分频音箱，分频点是500/3000赫兹，那么低音通道的LPF就选500，中音通道的HPF选500，LPF选3000，高音通道的HPF选3000，滤波器形式选L-R，分频斜率选24，一般都没错。
　　另外，有些处理器是把滤波器形式和分频斜率组合在一起作为选项的。
　　输出均衡一般和输入均衡一样的弄法，只不外一般输出均衡只是参量均衡，而没有图示均衡的选项。
　　输出极性调节和输入部门一样，用于转换输出信号的极性，有些处理器在输出端还有相位角（PHASE)调节，这个就有点深了，我先未几说。
　　输出真个限幅器：一般有3个参数可调，就是启动电平、启动时间和恢复时间。启动电平的调节根据功放和音箱的特性，一般在正常情况下，控制让功放不要出红灯，启动时间和恢复时间根据频率来选择，低频用慢启动快恢复，高频用快启动慢恢复，中频居中。
