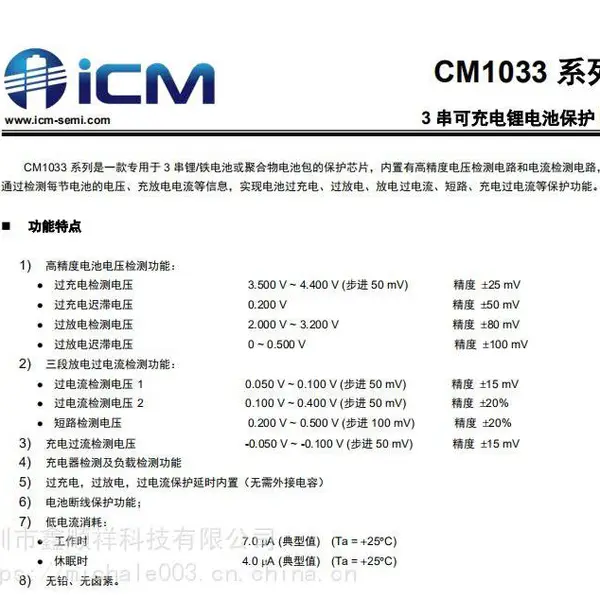

CM1033系列

3串可充电锂电池保护IC

Rev 1.6深圳市创芯微微电子有限公司1 / 9

CM1033系列是一款于3串锂/铁电池或聚合物电池包的保护芯片，内置有电压检测电路和电流检测电路，

通过检测每节电池的电压、充放电电流等信息，实现电池过充电、过放电、放电过电流、短路、充电过电流等保护功能。

功能特点

1)电池电压检测功能：

过充电检测电压3.500 V ~ 4.400 V (步进50 mV)精度±25 mV

过充电迟滞电压0.200 V精度±50 mV

过放电检测电压2.000 V ~ 3.200 V精度±80 mV

过放电迟滞电压0 ~ 0.500 V精度±100 mV

2)三段放电过电流检测功能：

过电流检测电压1 0.050 V ~ 0.100 V (步进50 mV)精度±15 mV

过电流检测电压2 0.100 V ~ 0.400 V (步进50 mV)精度±20%

短路检测电压0.200 V ~ 0.500 V (步进100 mV)精度±20%

3)充电过流检测电压-0.050 V ~ -0.100 V (步进50 mV)精度±15 mV

4)充电器检测及负载检测功能

5)过充电，过放电，过电流保护延时内置（无需外接电容）

6)电池断线保护功能；

7)低电流消耗：

工作时7.0A (典型值) (Ta =+25°C)

休眠时4.0A (典型值) (Ta =+25°C)

8)无铅、无卤素。

应用领域

电动工具

扫地机器人

UPS后备电源

封装

SOP-8CM1033系列

Rev 1.6深圳市创芯微微电子有限公司2/9

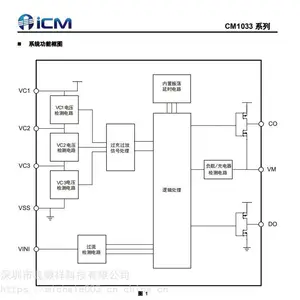

系统功能框图

VC1电压

检测电路

VC2电压

检测电路

VC3电压

检测电路

过充过放

信号处理

过流

检测电路

负载/充电器

检测电路

内置振荡

延时电路

逻辑处理

图1CM1033系列

Rev 1.6深圳市创芯微微电子有限公司3/9

命名规则

CM1033-XS

产品目录

1.检测电压表

产品名称

过充电

保护电压

VOC

过充电

解除电压

VOCR

过放电

保护电压

VOD

过放电

解除电压

VODR

放电过流1

VEC1

放电过流2

VEC2

短路

VSHORT

充电过流

VCHA

CM1033-AS 4.225 V 4.025 V 2.500 V 3.000 V 0.100 V 0.200 V 0.400 V -50 mV

CM1033-BS 4.225 V 4.025 V 2.700 V 3.000 V 0.100 V 0.200 V 0.400 V -50 mV

CM1033-CS 4.250 V 4.050 V 2.500 V 3.000 V 0.100 V 0.200 V 0.400 V -100 mV

CM1033-DS 4.250 V 4.050 V 2.700 V 3.000 V 0.100 V 0.200 V 0.400 V -50 mV

CM1033-GS 3.650 V 3.470 V 2.320 V 2.580 V 0.100 V 0.200 V 0.400 V -100 mV

CM1033-ES 4.250 V 4.050 V 2.700 V 3.000 V 0.050 V 0.100 V 0.300 V -50 mV

表1

2.延迟时间表

产品名称

过充电保护延时

TOC

过放电保护延时

TOD

放电过流1延时

TEC1

放电过流2延时

TEC2

短路延时

TSHORT

CM1033-AS 1000 ms 1000 ms 1000 ms 125 ms 300 μs

CM1033-BS 1000 ms 1000 ms 1000 ms 125 ms 300 μs

CM1033-CS 1000 ms 1000 ms 1000 ms 125 ms 300 μs

CM1033-DS 1000 ms 1000 ms 1000 ms 125 ms 300 μs

CM1033-GS 1000 ms 1000 ms 1000 ms 125 ms 300 μs

CM1033-ES 1000 ms 1000 ms 16 ms 2 ms 300 μs

表2

封装形式，S代表SOP-8

参数信息，从A~ZCM1033系列

Rev 1.6深圳市创芯微微电子有限公司4/9

引脚排列图

图2

引脚号 符号 描述

1 VC1正电源输入端子、电池1的正电压连接端子

2 VC2电池1的负电压、电池2的正电压连接端子

3 VC3电池2的负电压、电池3的正电压连接端子

4 VSS芯片地、电池3的负电压连接端子

5 VINI过流检测端子

6 DO过放电检测输出端子

7 CO过充电检测输出端子

8 VM过电流保护锁定、充电器及负载检测端子

表3

额定值

(除特殊注明以外: Ta =+25°C)

项目 符号 适用端子 额定值 单位

电源电压VCC VC1 VSS-0.3 ~ VSS+30 V

各串电池电压VCELLVC1-VC2, VC2-VC3,

VC3-VSS

-0.3 ~ +5.5 V

输入电压1 VIN1VINI VSS-0.3 ~ VSS+5.5 V

输入电压2 VIN2VM VC1-30 ~ VC1+0.3 V

CO输出端子电压VCOCO VC1-30 ~ VC1+0.3 V

DO输出端子电压VDODO VSS-0.3 ~ VC1+0.3 V

工作环境温度TOPR 40 ~ 85 °C

保存温度TSTG 40 ~ 125 °C

表4

注意：所加电压超过额定值，可能导致芯片发生不可恢复性损伤。

VMCM1033系列

Rev 1.6深圳市创芯微微电子有限公司5/9

电气特性(除特殊注明以外: Ta =+25°C,)

表5

项目 符号 条件 小值 典型值 值 单位

正常工作电流IVCCVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VM=VSS - 7.0 14.0 μA

休眠电流ISTBVC1~VC2=VC2~VC3=VC3~VSS=2.0V

VM=VC1 - 4.0 8.0 μA

过

充

电

保护电压VOCVC1~VC2=VC2~VC3=3.5V，

VC3~VSS =3.5 → 4.4V

VOC

-0.025 VOCVOC

+0.025 V

解除电压VOCRVC1~VC2=VC2~VC3=3.5V，

VC3~VSS =4.4 → 3.5V

VOCR

-0.050 VOCRVOCR

+0.050 V

保护延时TOCVC1~VC2=VC2~VC3=3.5V，

VC3~VSS =3.5 → 4.4V 0.5 1.0 1.5 s

解除延时TOCRVC1~VC2=VC2~VC3=3.5V，

VC3~VSS =4.4 → 3.5V 64 128 192 ms

过

放

电

保护电压VODVC1~VC2=VC2~VC3=3.5V，

VC3~VSS =3.5 → 2.0V

VOD

-0.080 VODVOD

+0.080 V

解除电压VODRVC1~VC2=VC2~VC3=3.5V，

VC3~VSS =2.0 → 3.5V

VODR

-0.100 VODRVODR

+0.100 V

保护延时TODVC1~VC2=VC2~VC3=3.5V，

VC3~VSS =3.5 → 2.0V 0.5 1.0 1.5 s

解除延时TODRVC1~VC2=VC2~VC3=3.5V，

VC3~VSS =2.0 → 3.5V 64 128 192 ms

放电

过流1

保护电压VEC1VC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0 → 0.12V

VEC1

-0.015 VEC1VEC1

+0.015 V

保护延时TEC1VC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0 → 0.12V

TEC1

*50% TEC1TEC1

*150% s

解除延时TEC1RVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0.12 → 0V 64 128 192 ms

放电

过流2

保护电压VEC2VC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0 → 0.35V

VEC2

*80% VEC2VEC2

*120% V

保护延时TEC2VC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0 → 0.35V

TEC1/8

*50% TEC1/8 TEC1/8

*50% ms

解除延时TEC2RVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0.35V → 0V 64 128 192 ms

短路

保护电压VSHORTVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0 → 0.8V

VSHORT

*80% VSHORTVSHORT

*120% V

保护延时TSHORTVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0 → 0.8V 100 300 600 μs

解除延时TSHORTRVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS=0.8 → 0V 64 128 192 ms

充电

过流

保护电压VCHAVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS =0 → -0.2V

VCHA

-0.015 VCHAVCHA

+0.015 V

保护延时TCHAVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS =0 → -0.2V 6 12 24 ms

解除延时TCHARVC1~VC2=VC2~VC3=VC3~VSS=3.5V

VINI-VSS =-0.20 →0V 1 2 4 ms

断线

保护

保护延时TOW- 5 10 15 ms

解除延时TOWR- 1 2 3 msCM1033系列

Rev 1.6深圳市创芯微微电子有限公司6/9

功能说明

1.过充电

任意一个电池电压上升到VOC以上并持续了一段时间TOC或，CO端子的输出就会反转，将充电控制MOS管关

断，停止充电，这称为过充电状态。所有电池电压降低到过充电解除电压VOCR以下并持续了一段时间TOCR或，过充电

状态解除，恢复为正常状态。若此时连接负载（VVM>VEC1），当所有电池电压降低到过充电保护电压VOC以下时，过充电

状态解除，恢复为正常状态，此功能称作负载检测功能。

2.过放电

任意一个电池电压降低到VOD以下并持续了一段时间TOD或，DO端子的输出就会反转，将放电控制MOS管关

断，停止放电，这称为过放电状态。若VM<4v（负载解除），且所有电池电压上升到过放电解除电压VODR以上并持续了一

段时间TODR或，过放电状态解除，恢复为正常状态。若此时连接充电器（VMCHA)，当所有电池电压上升到过放电检

测电压(VOD)以上时，过放电状态解除，恢复为正常状态，此功能称作充电器检测功能。

3.放电过电流

电池处于放电状态时，VINI端电压随着放电电流的增大而增大，当VINI端电压高于VEC1并持续了一段时间TEC1或更

长，芯片认为出现了放电过流1；当VINI端电压高于VEC2并持续了一段时间TEC2或，芯片认为出现了放电过流2；当

VINI端电压高于VSHORT并持续了一段时间TSHORT或，芯片认为出现了短路。上述3种状态任意一种状态出现后，DO

端子的输出就会反转，将放电控制MOS管关断，停止放电；进入放电过电流保护状态后，如断开负载（VM<4v），放电过

电流状态解除，恢复为正常状态。

4.充电过电流

正常工作状态下的电池，在充电过程中，如果VINI端子电压低于充电过流检测电压(VCHA)，并且这种状态持续的时间

超过充电过流检测延迟时间TCHA或，则关闭充电控制用的MOSFET，停止充电，这个状态称为充电过流状态。进入充

电过流检测状态后，如果断开充电器（VM>-0.20)充电过电流状态被解除，恢复到正常工作状态。

5.断线保护

正常状态下，芯片管脚VC1、VC2、VC3中任意一根或多根与电芯的连线断开，芯片通过检测并判断为发生断线状

态，强制将CO、DO输出为低电平，即同时关闭充放电MOS管，此状态称为断线保护状态。当断开的连线重新正确连接

后，芯片退出断线保护状态。CM1033系列

Rev 1.6深圳市创芯微微电子有限公司7/9

应用电路

1.充放电回路共用（有检流电阻）

2.充放电回路分开（有检流电阻）

图4CM1033系列

Rev 1.6深圳市创芯微微电子有限公司8/9

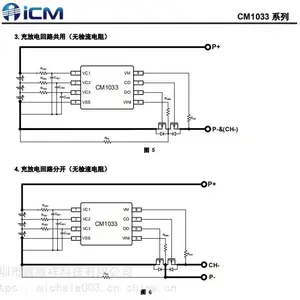

3.充放电回路共用（无检流电阻）

4.充放电回路分开（无检流电阻）

图6

BOM清单

器件标识 典型值 参数范围 单位

RVC11 1 ~ 1.5 kΩ

RVC2、RVC31 0.33 ~ 2 kΩ

RVINI330 300 ~ 510 kΩ

RVM10 5 ~ 15 kΩ

RSENSE-可依实际过流值设定mΩ

CVC11 1 ~ 10,耐压≥25V μF

CVC2、CVC30.1 0.1 ~ 1,耐压≥10V μF

RPDCM1033系列
