产品概述：

防污隔断阀，也称作倒流防止器，是一种安装在各类管路系统中用于阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门，它是一种能够防止各类管路系统发生介质回流污染的安全装置。我公司引进国外技术自行研制开发的水力控制阀门——防污隔断阀能够防止介质回流污染，从而确保生活饮用水的卫生和安全。

工作原理：

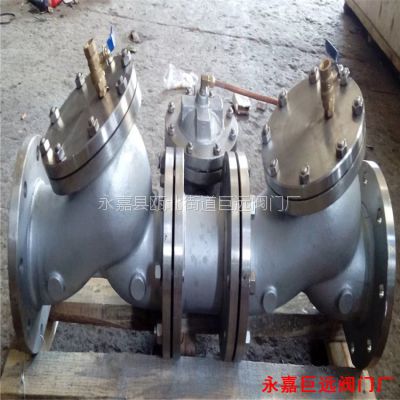

安全型防污隔断阀由两个止回阀之间加一个排水器组成，排水器上腔用高压软管与止回阀进口端连接。 止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成；而排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型防污隔断阀则为两个止回阀串联而成，无安全排水。

性能特点：

1、采用安装防污隔断阀直接串联调速泵供水方式，能够节约水箱水池的投资，减少了建筑面积；

2、安装倒流防污隔断阀充分利用自来水厂的供水压力，能够节约加压供水的电耗，具有较好的经济效益。

外形尺寸：

安装示意图：

选型要点：

( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要求等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

( 6 )水利控制阀应设置在介质单向流动的管路上。

( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网高位置 等存气段 应设置自动排气阀。

( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

( 10 )阀门安装前应做强度和严密性试验。

( 11 )阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍;

B、阀门的严密性试验压力为公称压力的1.5倍;

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

D、阀门试验持续时间按上表。
