一、用途及使用范围

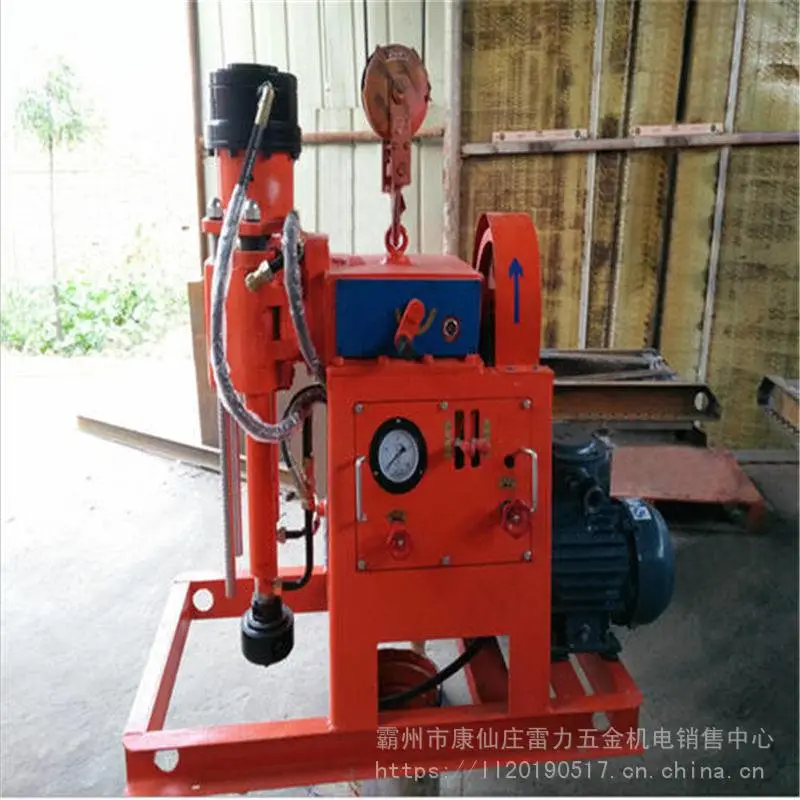

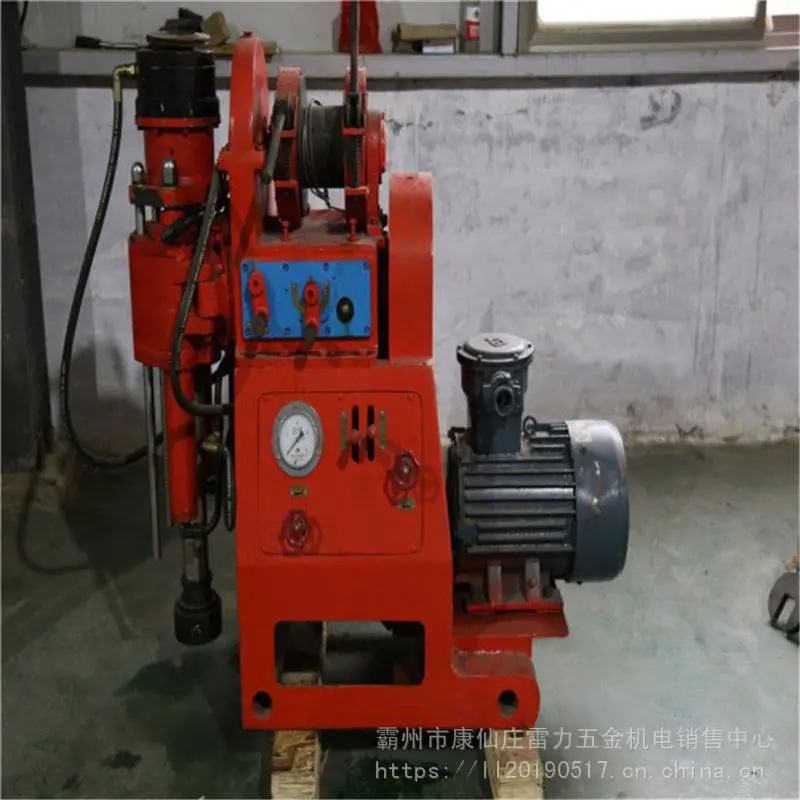

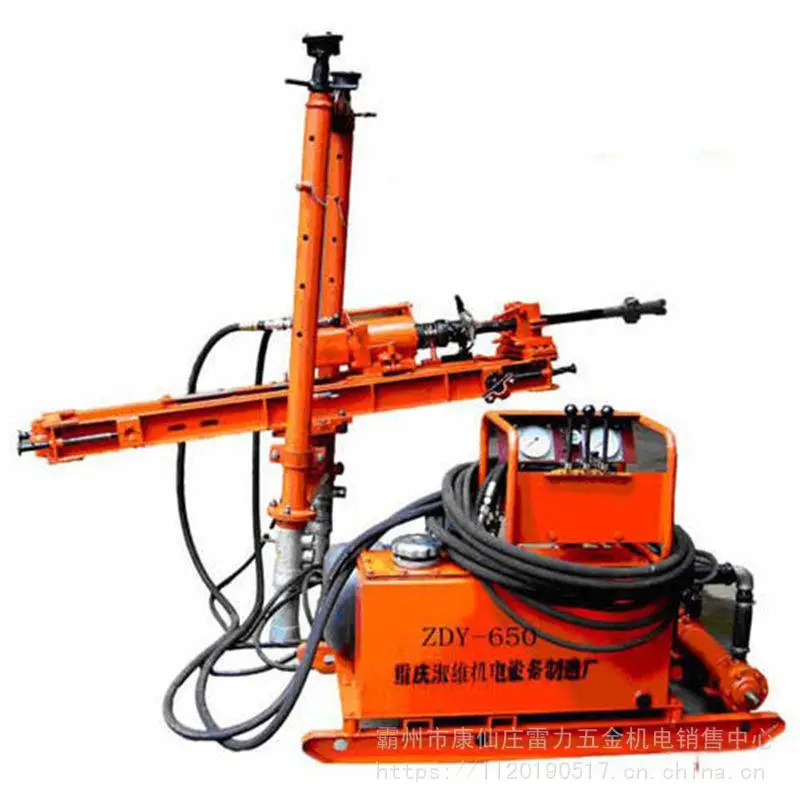

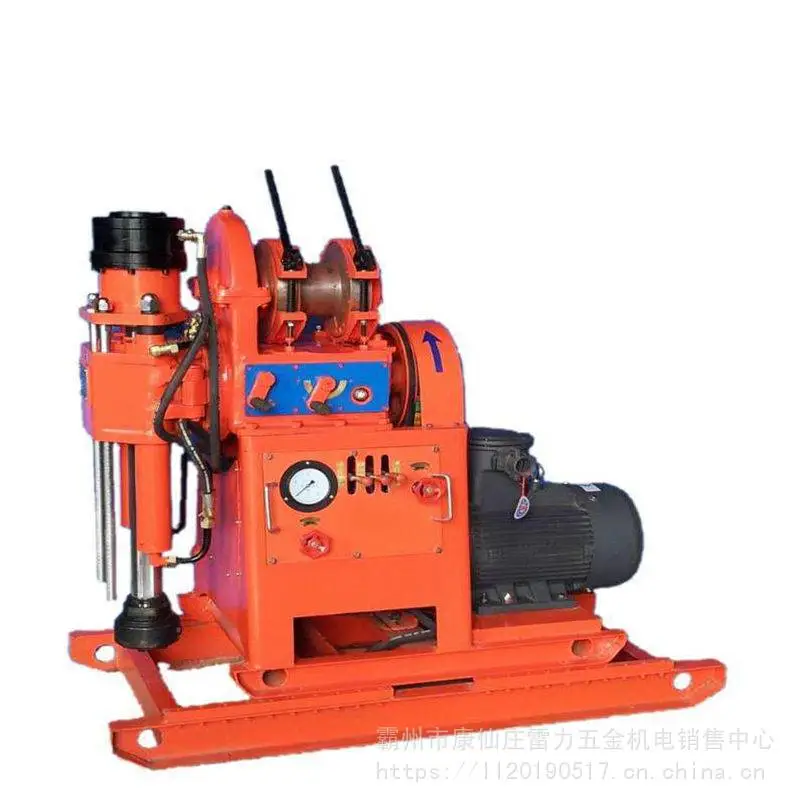

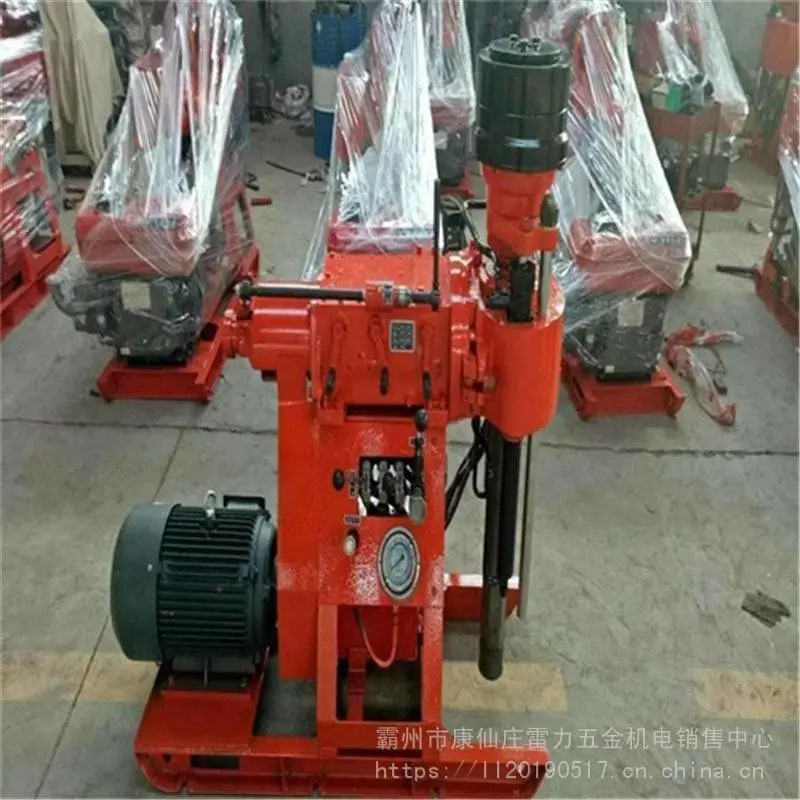

 ZDY-650煤矿用全液压坑道钻机主要用于煤矿井下岩石坚固性系数f≤8的各种煤层、岩层的瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。用该钻机施工，要求钻场断面大于6.5 m2，高度大于2.3m，宽度大于2.8m 。
二、主要结构和工作原理
 ZDY-650煤矿用全液压坑道钻机主要由泵站、动力头、机架、立柱框架、操纵台和钻具等6大部分组成。
1、泵站
 泵站主要由电动机、双联齿轮油泵、油箱、溢流阀、精、粗滤油器、冷却器及底座等零部件组成。其功能是将电能转换成液压能(压力油),并将压力油输送到各液压执行机构，实现钻机的各种功能。泵站通过电动机驱动双联齿轮油泵转动，产生两路压力油，通过操纵台上的多路换向阀，分别向钻机动力头回转油路和给进油路供油，实现钻机动力头的回转和给进。
2、动力头
 动力头主要由液压马达、主轴、动力头壳体及水辫等零部件组成。其功能是将液压能转换成回转运动的机械能，实现钻机动力头的回转。压力油驱动动力头液压马达回转，马达输出轴通过主轴带动水辫中的水辫轴回转，从而带动钻具旋转。水辫的作用是向钻杆传递动力和通水（或压风）以便排渣和冷却钻头。
