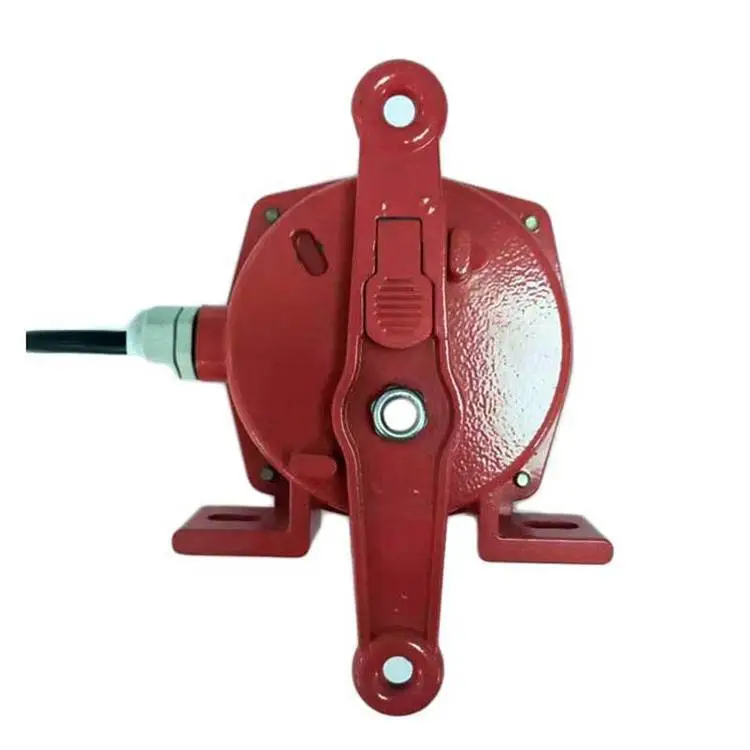

杭荣250V拉绳开关LX01-GKH-T1-A

技术参数：

复位方式：Ⅰ型自动，Ⅱ型手动

接点数量：常开，常闭

接点容量：≤AC380V 2A

缘电压：AC1000V试验1分钟

输出接点数量：一开一闭一组转换接点

可靠性：无故障工作1万次

重量：2KG

材质：压铸铝、重量轻、散热，抗磨损，适应环境强。

产品说明：

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

因为它既有行程开关、微动开关的特性，同时又有传感性能，并且动作可靠、、频率响应、使用寿命长、抗干忧能力强、防水、防震、等特点。应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中

拉绳开关分为手动复位和自动复位两种

自动复位：动作后能自动回到初始位置，但可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

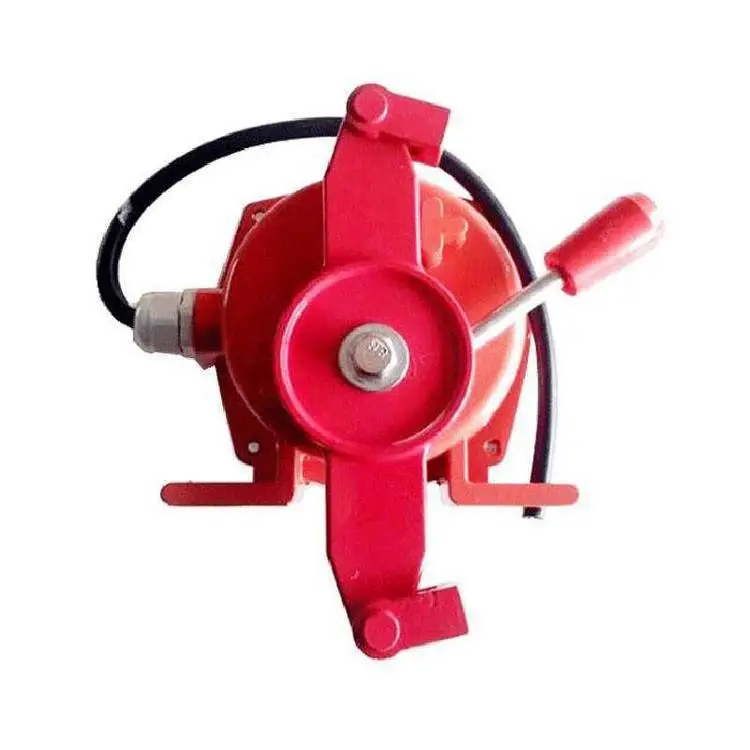

杭荣250V拉绳开关LX01-GKH-T1-A

安装与接线：

1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用焊接固定，其位置应于胶带及便于现场使用。两台拉绳开关之间相距50m左右为宜。
2、拉绳采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。

杭荣250V拉绳开关LX01-GKH-T1-A

拉绳开关故障检修：
1、检查拉线动作杆，确保它在正常的位置。
2、检查导线连接，看看是否正确，螺丝是否拧紧。
3、检查开关内部凸轮，看看是否能够触动微动开关，如有问题，请重新安装凸轮。
4、检查微动开关触头，看看是否接触良好，必要时可更换。
5、如果以上检查处理后故障依旧，则可能外围电路有问题。
