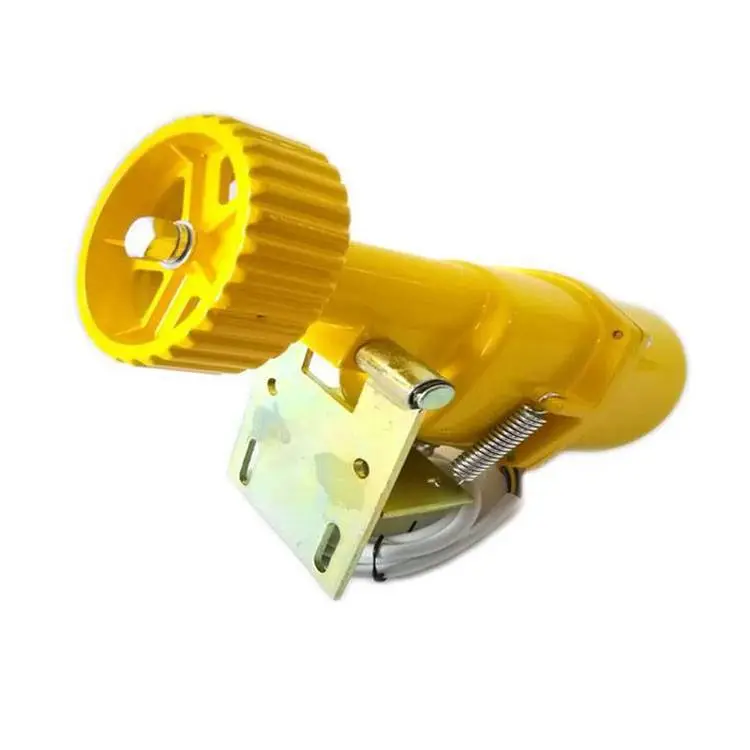

BXYDH-III防打滑开关装置

工作原理

1、用于对输送机带速进行检测的装置，对带速进行实时检测，已应用于输送系统中胶带上，为胶带机的运行提供了可靠的检测手段。

2、需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。

3、当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，然后进行计数。

4、其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑等。同时，执行电路输出相应的开关信号。

BXYDH-III防打滑开关装置

产品说明

本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。本机还可以用于多条带式输送机的连锁启动和停机，速抱闸或炒熟保护等，使现场操作简单化。在钢铁、电力、煤矿及港口等有带式输送机的行业获得了的应用。

使用与安装

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求

1.打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

2.本机出厂时已配长度为1.0米电缆线，接线方式参照标牌所标线色

BXYDH-III防打滑开关装置

主要技术参数

1、工作电压 AC 220V/380V±10 50Hz

2、输入信号 10mV～10V

3、测速范围 1.25m/s 1.6m/s 2.5m/s

4、整机功耗<15w

5、触点容量 AC 380V 2A
