BTS-500矿用摇头风扇 壁式防爆风扇***

BTS-500矿用摇头风扇，矿用摇头风扇，壁式防爆风扇，防爆型摇头风扇，防爆风扇***

一、BTS-500矿用摇头风扇型号表示：

二、BTS-500矿用摇头风扇使用条件：

1、爆炸性气体混合物的级别为ⅡA、ⅡB级，温度组别为T1-T4组；

2、海拔高度不超过1000米；

3、环境温度-20℃~+40℃；

4、相对湿度不大于95%（+25℃）；

5、无雨水侵袭，剧烈冲击和振动的地方；

6、电源电压为220V/380V，50HZ；

三、BTS-500矿用摇头风扇结构特点：

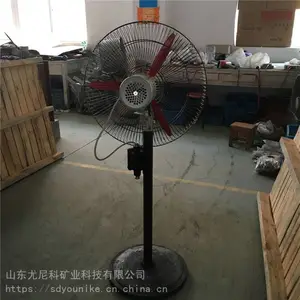

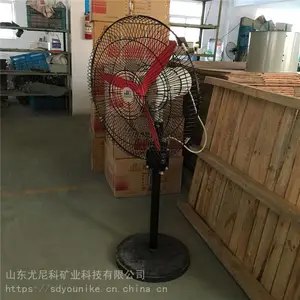

BTS-500矿用摇头风扇主要由铝合金风叶、钢丝护罩、防爆电机、1.1米立杆、底盘、壁式安装架组成，根据配件组合可选为落地式防爆摇头扇和壁式防爆摇头扇。

1、风叶采用含镁量小于0.5%（重量比）的高强度铝合金制成。

2、隔爆型三相异步电动机和隔爆型外壳有机座、前、后端盖组成，其材质采用高强度铸铁制成，机座与端盖的结合面为隔爆接合面，接合长度大于12.5mm，间隙小于0.2mm，端盖与轴组成的圆筒隔爆面，其隔爆长度大于12.5mm，间隙小于0.3mm，z大单边间隙小于0.2mm，z小单边间隙大于0.075mm。

3、摇头机构由电动驱轮减速器，牵动连杆旋盘等零件运动来实现。旋盘上有三个螺孔，其分布位置位于旋盘中心，距旋盘中心15mm和旋盘中心22mm，用于调节摇头摆角，当连杆的一端接于旋盘中心，则不摇头，接于距旋盘中心15 mm处时，摇头摆角约为45°，接于距旋盘中心22 mm处时，摇头摆角约为90°。

4、摇头扇有二种固定方式，一种为落地式，另一种为壁式。落地式配立杆及底座，墙固式配墙上固定三角安装架。

  尤尼科BTS-500矿用摇头风扇其防爆性能符合GB3836.1《爆炸性环境用防爆电气设备通用要求》和GB3836.2《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的规定，制成隔爆型，防爆标志为dⅡBT4，BTS-500矿用摇头风扇其防爆性能的防爆电气产品质量监督检验单位全面测试合格，取得了防爆合格证。
