品牌：海特测控

产品名称：游标式钢轨磨耗测量尺
产品型号:GMC-60

【简述】

机械式钢轨磨耗测量仪,钢轨廓形仪,刻线式钢轨磨耗测量尺(以下简称“磨耗尺”)用于测量钢轨垂直磨耗和侧面磨耗量。合理的设计使它具有重量轻、操作方便的特点。

【结构】

磨耗尺主要由底板、磁性定位块、垂磨测尺、侧磨测尺、游标读数装置、手把等组成。

【技术指标】

1、检测***度：±0.1mm

2、读数精度：0.1mm

【产品特点】

1、市面唯 一一款坚持用基础原型设计制造的钢轨磨耗测量器具，结构设计合理，各部件吻合度紧凑，按照***工作人员反馈不断更新改良，对其不断优化。
2、相比市面那种类似数显钢轨磨耗仪翻版制造的机械式钢轨磨耗仪相比，其特在于此款在设计初期就把测量护轨磨耗涵盖期内，同时兼容各种轨道测量，师范那种翻版的钢轨磨耗仪无法测量护轨工作边，也无法测量在两轨之间距离小于15cm时实施标准测量。
3、结构采用部件吻合加工，楔形槽导轨更加稳固耐用，滑行顺畅。精度最为稳定。
4、产品所用钢材和螺丝都为定制，锁紧度更高，磁铁为定制最 高 级别加强型，吸力更高，完 美解决定位吻合度。
5、本器具在设计初衷充分参考现场情况后才设计定制，也是目前刚轨磨耗性最成熟的结构与外形设计，市面上数显式钢轨磨耗仪结构外形是由于本期局结构节凑无法加装数显模块才延伸的设计，从而也割舍掉原有的结构优势和功能优势，并无法针对护轨测量。
【使用方法】

握住手把，将磨耗尺定位在被测钢轨的外侧面，推动垂磨测尺和侧磨测尺使其测头分别与钢轨上表面和内侧面接触，此时即可从读数装置中读取钢轨垂直磨耗和侧面磨耗量。

【检定方法】

按照JJG(铁道)133一1997《钢轨磨耗测量器检定规程》进行检定。

【注意事项】

1、使用和搬运过程中应避免对各部位的剧烈碰撞，以免损坏。

2、长期不用时，应将磨耗尺放入包装箱内，并将易锈部位涂上防锈油。

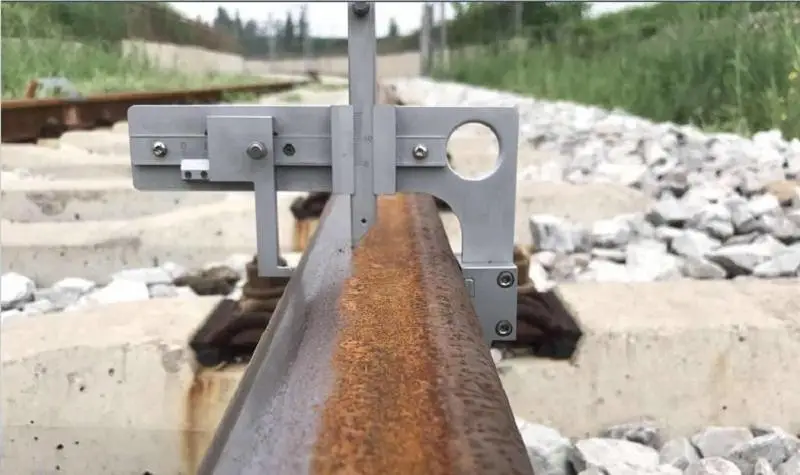

【使用现场】
