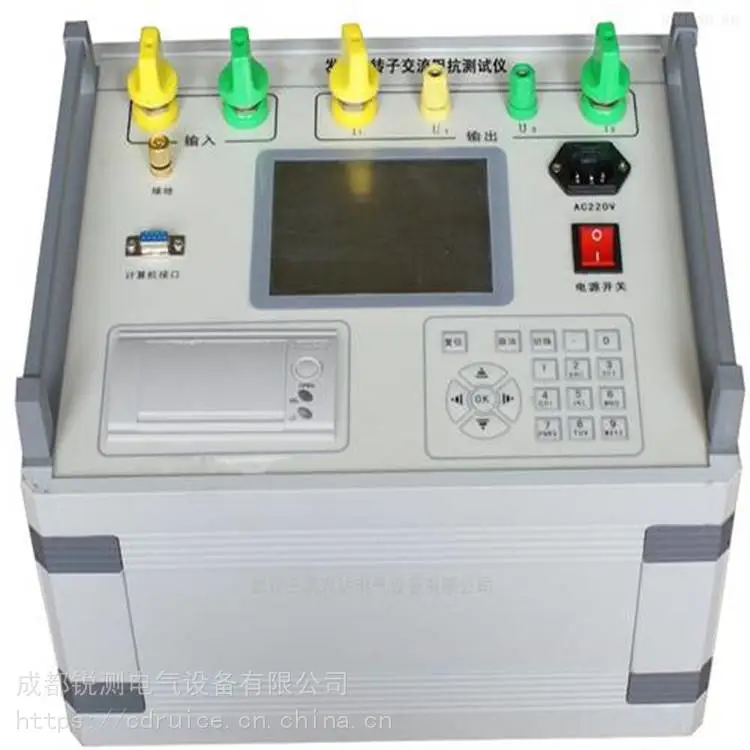

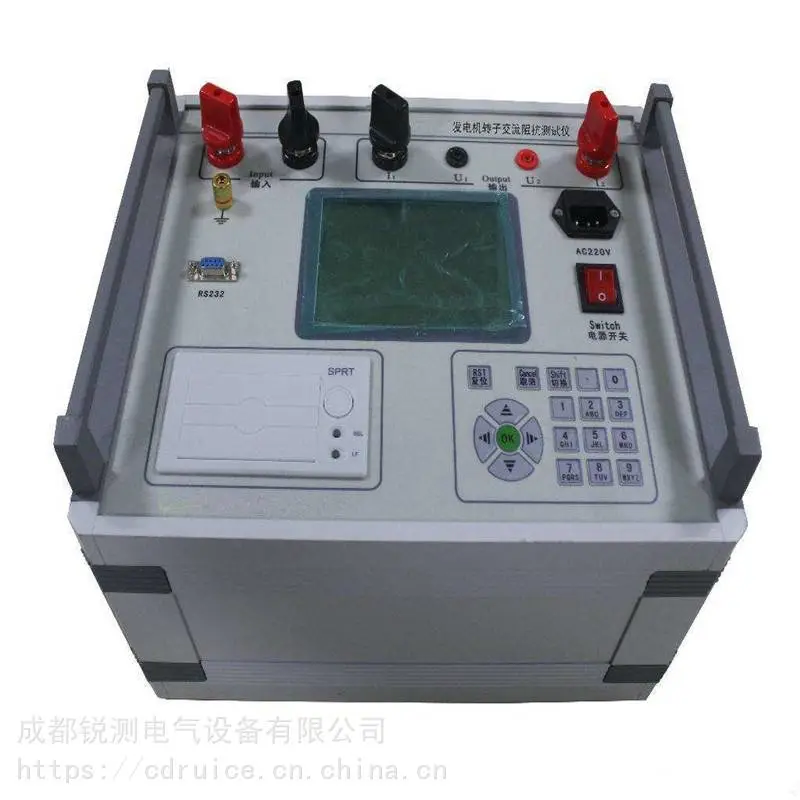

发电机转子阻抗测试仪

发电机转子交流阻抗测试仪采用智能化设计，人机界面友好，测量数据准确可靠。在原产品的基础上增加了多项新功能，近一步满足了用户和现场试验的需求。

l 采用分体机结构，调压器外接，用户可以根据需要灵活选用调压器；

l 可迅速测量同步发电机膛内、膛外以及不同转速下的转子交流阻抗和功率损耗值；

l 可兼做电力变压器单相短路和空载特性试验；

l 可兼做电压互感器、电流互感器的伏安特性试验；

l 可同步测量交流电压、交流电流、有功功率、频率等参数；

l 自动测试功能：在试验过程中可以根据预先设定的试验参数实时自动跟踪采样、自动处理和存储试验数据；

l 根据不同用户要求，进行发电机转子交流阻抗测试时，设有“单向测试”及“双向测试”两种测试方法：

单向测试------只在调压器升压的过程中进行单方向测试；

双向测试------可在调压器升压过程和降压过程时分别进行测试；

l 具有中断测量功能：在阻抗测量过程中，可以人为中断测量进程，人为中断测试前的数据将自动保存；

l 数据存储功能：最多可以存储200个数据文件。如果单独用于存储交流阻抗测试数据，则最多可以存储7280点数据；存储数据可保存10年以上；

l 数据和曲线显示功能：能够显示当前和历史测量数据及试验曲线；

l 打印功能：能够即时打印具有中文标识的测量数据和曲线。本机采用热敏打印机，具有寿命长、工作安静的特点；

l 具有调压器输出电压“零值”检测功能。***每次测量开始时，调压　器都能从零位开始升压，从而***试验安全、平稳地进行；

l 采用1/4VGA（320X240）彩色液晶显示屏，全汉字菜单提示，界面清晰直观；

l 采用***的旋转编码器，使操作更加方便，简单可靠；

l ***过压、过流保护；

l 不掉电日历、时钟功能；

l 测量数据上传功能：通过RS232接口，可以将测量数据上传到PC机，便于技术管理及数据存档。

技术指标

1、测量范围：

1）交流阻抗： 0~6500Ω（超量程显示------） 0.5%；

2）电 压： 0~600V 0.5%；

3）电 流： 0~50A（0~100A） 0.5%；

4）有功功率： 0~30KW（0~72KW） 0.5%；

2、电源频率：（45~55）HZ 0.5%；

3、仪器工作电源：交流220V±10%，功耗<20W；

4、外形尺寸： 330×245×155mm；

5、仪器重量： 约4.5kg；
