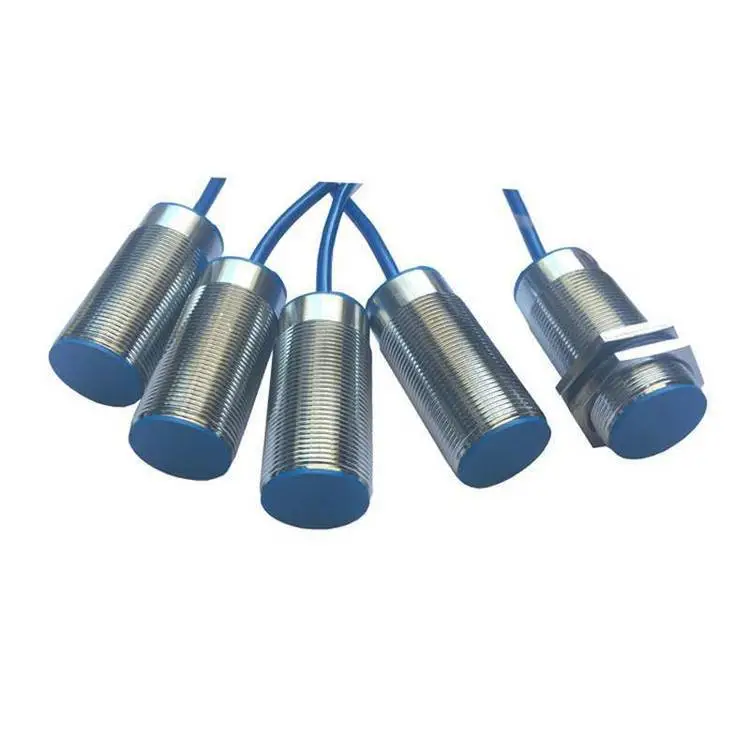

E2A-M12KN08-M1-B1装卸设备接近开关接线

一、按工作原理可以分为以下几种类型

1、频振荡型：用以检测各种金属体

2、电容型：用以检测各种导电或不导电的液体或固体

3、光电型：用以检测不透光物质

4、超声波型：用以检测不透过超声波的物质

5、电磁感应型：用以检测导磁或不导磁金属

E2A-M12KN08-M1-B1装卸设备接近开关接线

二、工作原理

1、当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。但不同的接近开关检出距离也不同。

2、有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

3、不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。

E2A-M12KN08-M1-B1装卸设备接近开关接线

三、接线图

1、接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2、两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3、三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4、接近开关的负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6、两线制接近开关受工作条件的控制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰。

7、有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书体接线。
