尚高检测 SG-812系列

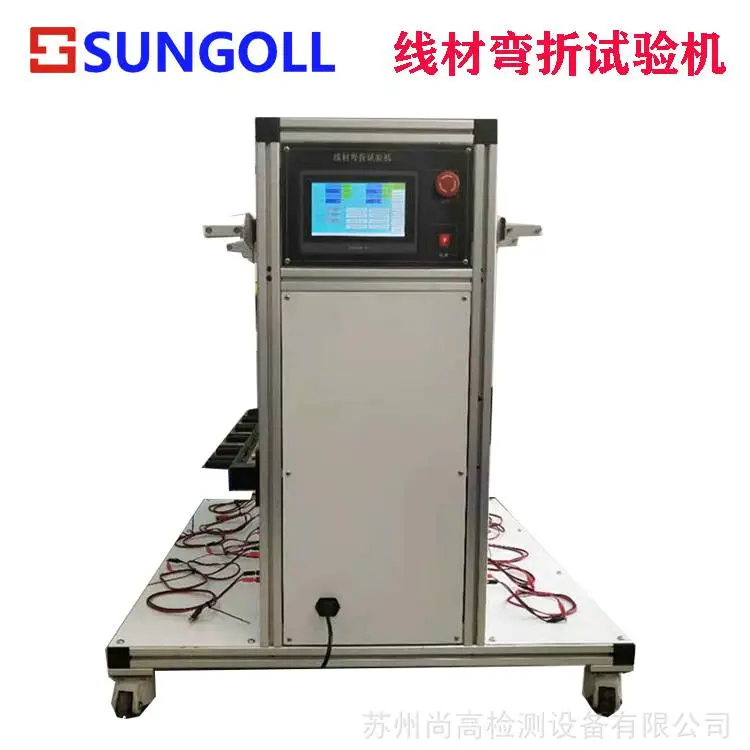

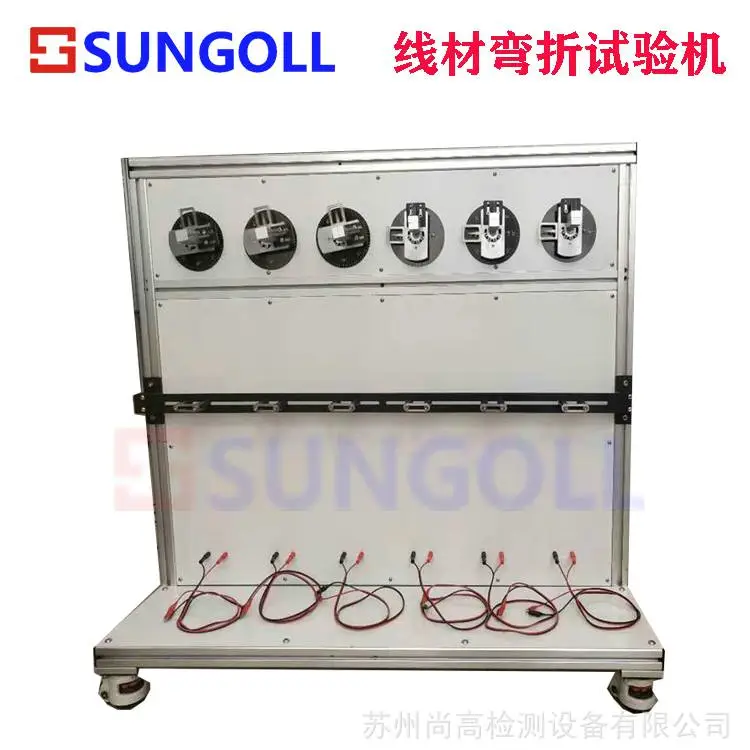

SUNGOLL 线材耐弯折试验机

线材抗弯曲试验机 线材摇摆次数检测

• 产品简介：

• 　　符合UL817等有关标准“软线组件和电源软线通用安全要求”的规定。适用于有关生产厂家和质检部门对电源线、DC线进行弯曲试验。可以测试插头引线及电线耐折强度，是将试品固定于夹具后施重，经弯曲到预定次数后，检测其断线率，或无法通电时机台自动停机，检视其总计弯曲次数。

• 技术参数：

• 　　1、工作电源：AC220V/50Hz；

• 　　2、功率：1000W；

• 　　3、试验速率：1～60次/分可调；

• 　　4、弯曲角度：顺时针180o和逆时针180o可调（±3o）；（弯曲角度在180度以内时1~60次/分，弯曲角度180~360时速度范围为1~45次/分钟）；

• 　　5、试验工位：每次同时进行12个引线试验，夹具弧度45°或半径25.4mm，R90度直角，R12.7 mm，R7.0 mm；

• 　　6、弯曲次数：0～999999可预置；

• 　　7、砝码重量：50g、100g、200g、300g、500g各12个；

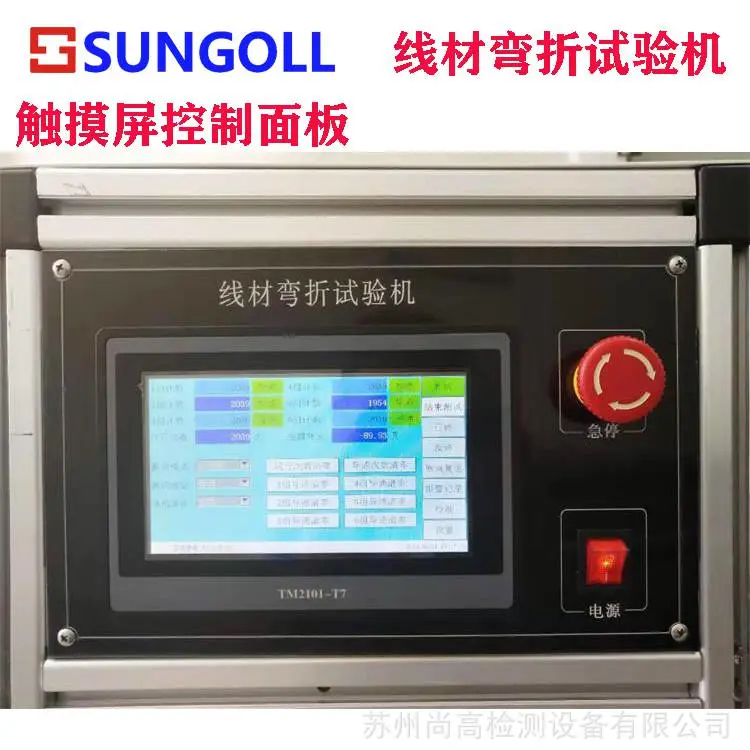

• 　　8、控制方式：触摸屏控制；

• 　　9、重量（约）：80kg；

• 　　10、不具备瞬断判断功能；

• 　　11、12工位同时测试，两组6工位分别测试；

• 　　12、相应工位有相应计数，只有相应工位测试线完全断开后停止计数，12条线全断后机器停机。

• 　　13、启动机器必须接入一位工位测试线。

• 操作步骤：

• 　　1、打开电源开关；

• 　　2、按原点复位找到原点将被测试试件的两芯线短接(如有多芯线也采用依序短接，形成一个通路)，然后夹紧于试验夹具上；

• 　　3、将试件穿过限位杆，并按要求挂上相应重量的砝码，然后将试件的两芯线引出端与相应工位的接线柱上夹具相连，松开限位杆的紧固螺母，上下调节限位杆的高度使其符合试验要求，然且将紧螺母拧紧，将限位固定；

• 　　4、固定好样品以后按“设置”进行相关参数的设置界面；

• 　　5、设定好测试次数，摆动角度，测试速度后返回测试界面；

• 　　6、点测试进行测试，当所测线缆完全断裂或者设定次数到达后机器自动停机。

• 　　产品图片：
