形式

DC-MA6-D

DC-MB6-D

DC-MA6-E

DC-MB6-E

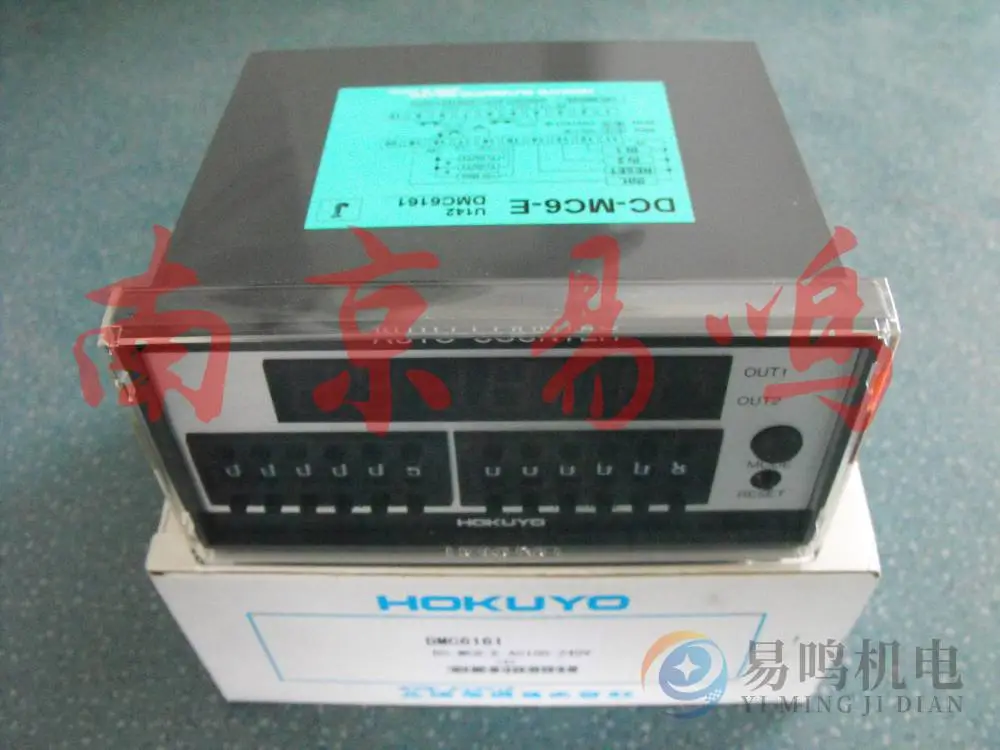

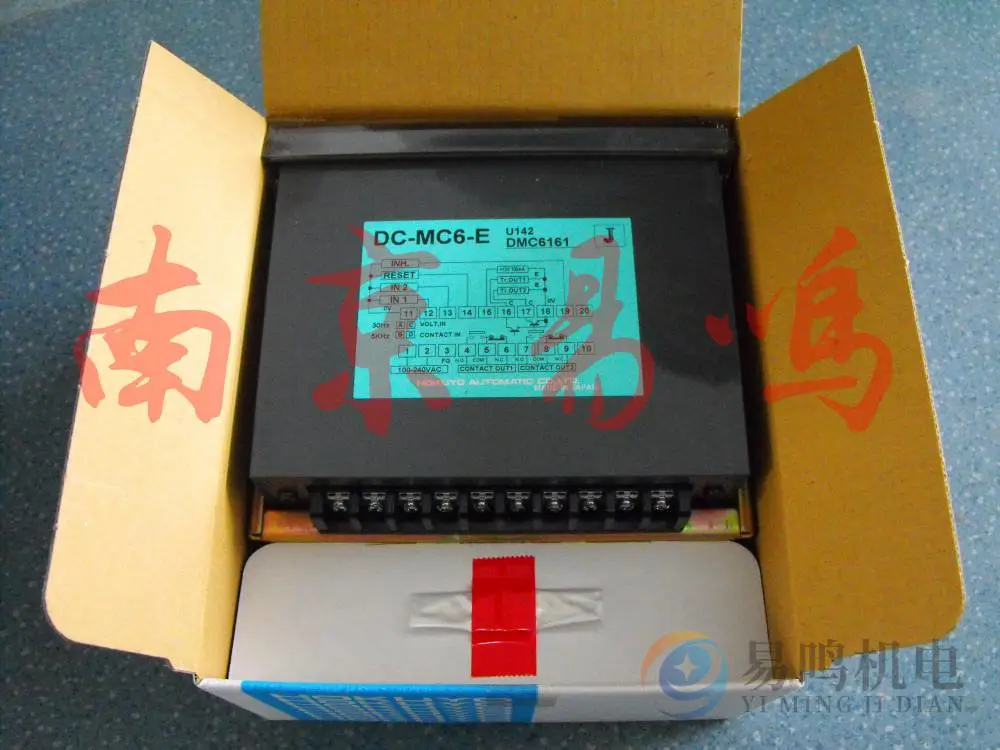

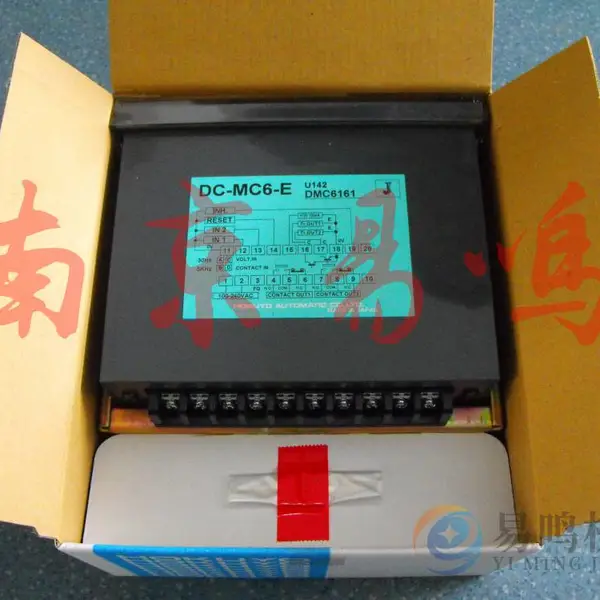

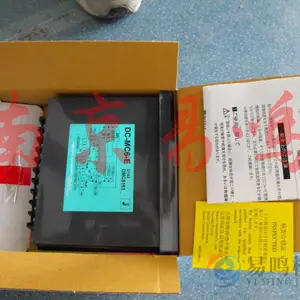

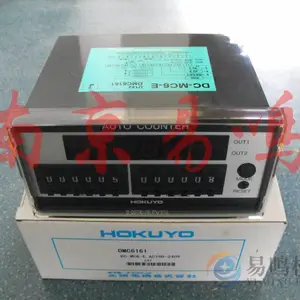

DC-MC6-E

大きさ

72Ｘ72mmタイプ

72Ｘ144mmタイプ

表示

赤色LED(緑色LED,橙色LED切換えによる)

7セグメントLED（高さ10mm、幅5.7mm）
表示範囲：999999～-99999
（ゼロサプレス方式）^注2)

7-セグメントLED（高さ15mm、幅8.8mm）
表示範囲：999999～-99999
（ゼロサプレス方式）注2)

桁数

6桁

電源電圧

AC100～240V（50/60Hz)

許容電圧変動範囲

-15～+10％

消費電力

約4.5VA（AC240V時）

計数

接点?無接点オープンコレクタ入力：OFF→ON時計数。電圧入力："L"→"H"時計数

プリセット数

――――

1

――――

1

2

プリセット方法

――――

各桁ごとのデジタルスイッチによる

――――

各桁ごとのデジタルスイッチによる

計数速度

30Hz：***小信号幅　16.7ms　メーク比　1：1

5kHz：***小信号幅　100μs　メーク比　1：1（裏面スライドスイッチによる切換式）

リセット

手動リセット：カウンタ前面の押ボタンによる（***小リセット時間50ms）

外部リセット：ON（電圧入力の場合は"H"レベル）でリセット（***小リセット時間50ms）

自動リセット^注3)：プリセット値に達した時リセット（リセット時間100μs以下）

計数禁止

ON（電圧入力の場合は"H"レベル）で計数禁止。応答時間：16ms以下（30Hz時）、100μs以下（5kHz時）

入力信号

電圧入力/接点?無接点オープンコレクタ入力切換式（裏面スライドスイッチによる）

計数/リセット/計数禁止入力

●接点?無接点オープンコレクタ入力
ON時（短絡）インピーダンス（ZON）：1kΩ以下
OFF時（開放）インピーダンス（ZOFF）：5kΩ以上
ON時の許容残留電圧：3V以下
Z＝0Ωの場合の流出電流：約4.5mA
Z＝∞の場合の電圧：約12V

●電圧入力
"L"＝0～3V（またはオープン）、"H"＝6～26V、内部インピーダンス＝2.2kΩ（入力電圧＝12Vの時、流入電流は約5mA）

制御出力

――――

接点出力：1aリレー（AC250V 3A、DC30V 3A、cosφ＝1）
遅れ時間：25ms以下（30Hz時）、12ms以下（5kHz時）
無接点出力：NPNオープンコレクタ（40V、100mA）
遅れ時間：15ms以下（30Hz時）、1.5ms以下（5kHz時）

――――

接点出力：1Cリレー（AC250V 3A、DC30V 3A、cosφ＝1）
遅れ時間：25ms以下（30Hz時）、12ms以下（5kHz時）
無接点出力：NPNオープンコレクタ（40V、100mA）
遅れ時間：15ms以下（30Hz時）、1.5ms以下（5kHz時）

制御出力動作

――――

自己保持動作：プリセット値で動作、リセットにより復帰
シングルショット動作：プリセット値で動作、一定時間（200ms）後に復帰

――――

自己保持動作：プリセット値で動作、リセットにより復帰
シングルショット動作：プリセット値で動作、一定時間（200ms）後に復帰

センサ用電源

DC12V（+10％、-10％）、100mA（リップル5％以下）
